قطعات دستگاه لیزر؛ بخش‌هایی جدایی‌ناپذیر از سیستم برش لیزری

دستگاه‌های حکاکی و برش لیزر دارای انواع مختلفی هستند که فناوری‌های تیوب لیزر CO2 و NdYAG در آن‌ها بیشترین کاربرد را دارند. این دستگاه‌ها در دو مدل دستگاه برش لیزر فلزات و غیرفلزات تولید می‌شوند که قطعات به کار رفته در آن‌ها مشابه یکدیگر هستند و تنها نوع فناوری لیزر مورد استفاده در آن‌ها تفاوت دارد. از جمله قطعات دستگاه‌های لیزر می‌توان به تیوب لیزر، هد دستگاه و چیلر اشاره کرد. دستگاه لیزر به‌عنوان یک سیستم، تنها در صورتی درست کار می‌کند که تمام قطعات آن سالم باشند. در این مطلب، انواع قطعات دستگاه لیزر را معرفی می‌کنیم.

لنز دستگاه لیزر

لنز دستگاه لیزر، یکی از قطعات مهم این دستگاه‌ها به شمار می‌آید. در حال حاضر لنز دستگاه لیزر دارای سه نوع مختلف است که عبارت‌اند از: لنزهای تمام رفلکتیو، نیمه رفلکتیو و فوکوس که هریک پرتو لیزری را به میزان متفاوتی از خود عبور می‌دهند. لنزها در واقع، قدرت پرتو لیزری را معین می‌کنند.

تیوب لیزر

تیوب لیزر اصلی‌ترین قطعات لیزر است که کارکرد آن تولید پرتوهای قدرتمند لیزر است. مکانیزم ایجاد پرتوهای لیزری به این صورت است که با تخلیه الکتریکی یا تابش لامپ در محفظه‌ای بسته، پرتو لیزری تولید می‌شود. پرتو لیزری به‌وسیله یک رشته فیبر نوری به هد دستگاه منتقل می‌شود. تیوب‌های لیزری بسته به نوع کاربردشان دارای توان‌های مختلف است که از 40 تا 200 وات متغیر است.

https://rotecgroup.com/product/laser-machine/spare-part/

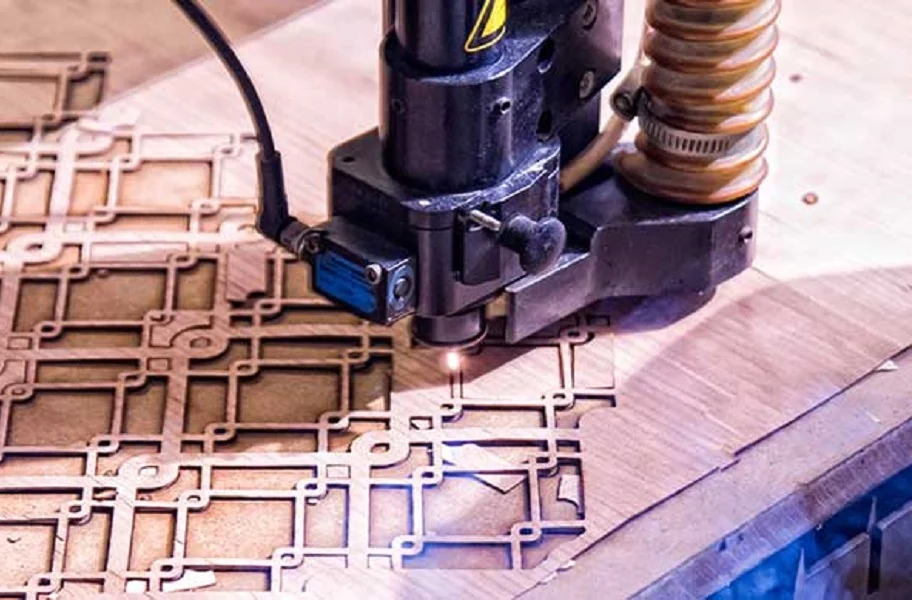

هد دستگاه لیزر

پرتو لیزر تولیدشده در تیوب لیزر به هد دستگاه منتقل می‌شود و در مرحله بعد این پرتو به‌وسیله آینه‌ها و عدسی‌ها تعبیه‌شده در هد دستگاه، بر نقطه مورد نظر متمرکز می‌شود. با تابش پرتو لیزر، متریال در محل برش تبخیر یا ذوب می‌شود. قطر پرتوهای لیزری اندک است و به همین دلیل برش و حکاکی لیزری با دقت بالایی انجام می‌شود و محصول تولیدشده نیز دارای لبه‌های صافی خواهد بود.

چیلر دستگاه لیزر

چیلر لیزر نیز یکی دیگر از قطعات یدکی مهم در دستگاه‌های برش و حکاکی لیزر است که از آن برای خنک کردن دستگاه و به‌خصوص تیوب لیزر استفاده می‌شود. تیوب لیزر به دلیل تخلیه الکتریکی، حرارت بالایی دارد و چیلر با خنک کردن این قطعه، مانع از سوختن آن می‌شود.

در دستگاه‌های چیلر، لوله‌های شیشه‌ای حاوی آب تعبیه شده است که در اطراف تیوب لیزر قرار گرفته‌اند. با جریان پیدا کردن آب در این لوله‌ها، تیوب لیزر نیز خنک می‌شود. نکته مهم این است که توان چیلر باید با توان تیوب لیزر هماهنگ باشد تا دستگاه لیزر عملکرد مناسبی داشته باشد.

چیلرها در دو نوع جذبی و تراکمی تولید می‌شوند. به دلیل عملکرد بهتر چیلر تراکمی و مقرون‌به‌صرفه بودن آن، به طور عمده از این نوع چیلر در دستگاه‌های حکاکی و برش لیزر استفاده می‌شود. از جمله قطعات به کار رفته در چیلرهای تراکمی عبارت‌اند از: کندانسور، کمپرسور، اواپراتور، شیر برقی، لوله‌های رانش گاز، لوله‌های مکش و ترموستات.

ژنراتور دستگاه لیزر

ژنراتور قطعی است که انرژی الکتریکی را به نور تبدیل می‌کند. برای فناوری تیوب لیزر CO2 که در دستگاه برش و حکاکی لیزر مواد غیرفلزی کاربرد دارد، تنها 20 درصد از انرژی الکتریکی دریافت را به نور لیزر تبدیل می‌کند و مابقی آن به انرژی گرمایی تبدیل می‌شود. چیلر دستگاه گرمای تولیدشده را از ژنراتور جذب می‌کند تا عملکرد این بخش از سیستم با مشکل روبرو نشود.

ریل دستگاه برش لیزر

یکی دیگر از قطعات یدکی دستگاه لیزر، ریل آن است که برای حرکت دستگاه به کار می‌رود. این قطعه در دو نوع تخت و واگنی تولید می‌شود که هریک کاربردهای خاص خود را دارند. برای مثال از ریل‌های تخت برای حرکت‌های رفت و برگشتی در طولانی‌مدت و از ریل‌های واگنی برای حرکت‌های سریع و پیچیده استفاده می‌شود.

میز کار

هر قطعه‌ای که قرار باشد برش داده شود باید روی میز کار دستگاه گذاشته شود. میزهای دستگاه‌های لیزر در دو مدل کردی و لانه‌زنبوری تولید می‌شوند که هریک کاربرد خاص خود را دارند. به طور معمول، برای برش قطعات بزرگ از میز کاردی و برای برش قطعاتی با ابعاد کوچک از میزهای لانه‌زنبوری استفاده می‌شود. از طرف دیگر، میز کار می‌تواند به‌صورت ثابت یا متحرک باشد که مدل‌های متحرک را می‌توان به میزان 50 سانتی‌متر جابه‌جا کرد. به‌این‌ترتیب، با جابه‌جایی میز کار شما این امکان را پیدا می‌کنید تا انواع متریال با ضخامت‌های مختلف را برش دهید.

مادر برد دستگاه لیزر

مادر برد یکی از مهم‌ترین قطعات دستگاه‌های برش و حکاکی لیزر به شمار می‌آید که وظیفه کنترل دستگاه را بر عهده دارد و دستورهای مربوطه را اجرا می‌کند. مادر برد باعث ایجاد هماهنگی بین نمایشگر، پاور و موتورهای کنترلر حرکتی می‌شود. روند کار به این صورت است که اپراتور دستگاه دستورهای مورد نظر را از طریق نرم‌افزار به دستگاه منتقل می‌کند و مادر برد این دستورات را به انجام می‌رساند.

مکنده دود

مکنده دود تهویه مطبوع را در دستگاه لیزر ایجاد می‌کند. این قطعه بخار ایجادشده از برش دستگاه لیزر را به بیرون کارگاه هدایت می‌کند تا سلامتی کارگران در بخش برش لیزری به خطر نیفتد. عملیات مکش دود، از طریق منافذی که در زیر و کنار دستگاه در نظر گرفته شده است، انجام می‌شود.

قطعات اورجینال دستگاه‌های برش و حکاکی لیزر را از روتک بخواهید

افرادی که با دستگاه‌های برش و حکاکی لیزر کار می‌کنند، نیاز هست که با قطعات مختلف این دستگاه‌ها آشنایی داشته باشند. دستگاه‌های لیزر تنها در صورتی می‌توانند عملکرد مناسبی داشته باشند که تمامی قطعات آن‌ها به‌درستی کار کنند. ازاین‌رو، در صورت خرابی یکی از قطعات، باید در سریع‌ترین زمان نسبت به جایگزینی آن با یک قطعه اورجینال اقدام کنید تا مجبور نباشید هزینه زیادی را صرف تعمیر دستگاه بکنید.

روتک به‌عنوان یکی از واردکنندگان مطرح دستگاه‌های برش و حکاکی لیزر و قطعات یدکی این دستگاه‌ها، این آمادگی را دارد تا مشاوره‌های تخصصی را در زمینه خرید انواع دستگاه‌ها و قطعات اورجینال به شما ارائه دهد. شما می‌توانید سوالات خود را با کارشناسان این مجموعه در میان بگذارید تا بتوانید بهترین محصول را متناسب با نیاز خود خریداری کنید.
