نحوه تعویض سنسور دریچه گاز سمند EF7؛ راهنمای جامع و تخصصی

سنسور دریچه گاز سمند EF7 چیست و چه وظیفه ای دارد

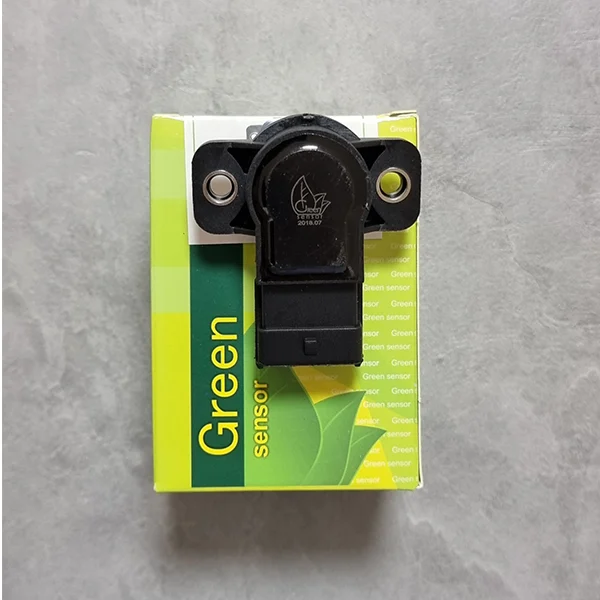

سنسور دریچه گاز یا همان TPS (Throttle Position Sensor) یکی از قطعات حیاتی در سیستم مدیریت موتور خودروهای مجهز به پیشرانه EF7 است. این قطعه که معمولاً به صورت یک پتانسیومتر عمل می کند، روی بدنه دریچه گاز نصب شده و وظیفه دارد زاویه باز و بسته شدن پولکی دریچه گاز را به سیگنال های الکتریکی تبدیل نماید. این اطلاعات به صورت لحظه ای به ایسیو یا همان واحد کنترل الکترونیکی خودرو ارسال می شود. ایسیو با دریافت این داده ها، میزان پاشش سوخت توسط انژکتورها و زمان بندی جرقه زنی شمع ها را تنظیم می کند تا موتور در هر شرایطی بهترین عملکرد را داشته باشد. خرابی این سنسور باعث ارسال اطلاعات نادرست به ایسیو شده و تعادل دقیق موتور را به هم می زند.

علائم خرابی سنسور دریچه گاز سمند EF7

تشخیص خرابی این قطعه معمولاً از طریق نشانه های مشخصی در عملکرد خودرو امکان پذیر است. توجه به این علائم می تواند از آسیب های جدی تر به موتور و افزایش هزینه های تعمیرات جلوگیری کند.

کپ کردن و تاخیر در شتاب گیری

یکی از شایع ترین نشانه ها، مکث یا کپ کردن خودرو هنگام فشردن پدال گاز است. در این حالت، ایسیو به دلیل دریافت سیگنال اشتباه، دستور افزایش سوخت را با تاخیر صادر می کند و خودرو با مکثی محسوس شتاب می گیرد.

بالا ماندن دور موتور یا گاز خوردن بی دلیل

اگر پس از رها کردن پدال گاز، عقربه دور موتور به سرعت به حالت آرام برنگردد و روی اعداد بالا گیر کند، احتمال خرابی سنسور دریچه گاز بسیار زیاد است. گاهی اوقات خودرو در حالت خلاص نیز به صورت خودکار گاز می خورد که این مسئله می تواند خطرناک باشد.

روشن شدن چراغ چک موتور

ایسیو به طور مداوم ولتاژ خروجی سنسورها را بررسی می کند. اگر این ولتاژ خارج از محدوده استاندارد باشد، یک کد خطا در حافظه ایسیو ثبت شده و چراغ چک روی صفحه کیلومتر روشن می شود.

خاموش شدن ناگهانی خودرو

هنگام ترمزهای ناگهانی یا خلاص کردن دنده در حین حرکت، اگر سنسور نتواند وضعیت بسته بودن دریچه گاز را به درستی اعلام کند، ایسیو نمی تواند دور موتور را تنظیم کرده و خودرو خاموش می شود.

افزایش محسوس مصرف سوخت

ارسال سیگنال مبنی بر باز بودن دریچه گاز، باعث می شود ایسیو سوخت بیشتری به داخل سیلندرها پاشش کند. این موضوع در دراز مدت منجر به افزایش قابل توجه مصرف بنزین خواهد شد.

دلایل اصلی خرابی سنسور دریچه گاز در موتور ملی

شناخت عوامل خرابی به شما کمک می کند تا با پیشگیری، عمر این قطعه را افزایش دهید.

• نفوذ رطوبت و آب: شستشوی موتور با فشار آب یا عبور از مناطق پرآب می تواند باعث نفوذ رطوبت به داخل سوکت یا مدار الکترونیکی سنسور و ایجاد اتصالی شود. این مسئله به ویژه در خودروهایی که واشر بندی سوکت آن ها ضعیف شده است، بیشتر رخ می دهد.
• تجمع جرم و دوده: بخارات روغن موتور از طریق سیستم تهویه کارتر وارد دریچه گاز شده و به مرور زمان روی پتانسیومتر داخلی سنسور می نشیند. این لایه چرب و چسبنده مانع از تماس صحیح قطعات داخلی شده و سیگنال های پرشی و نادرست ایجاد می کند.
• استهلاک طبیعی: قطعات الکترومکانیکی مانند پتانسیومترها دارای عمر مفید مشخصی هستند و پس از پیمایش مسافت های بالا، دچار سایش داخلی می شوند. این سایش باعث می شود مقاومت الکتریکی قطعه تغییر کرده و ولتاژ ارسالی به ایسیو دیگر دقیق نباشد.
• استفاده از قطعات بی کیفیت: بازار قطعات یدکی مملو از نمونه های تقلبی و متفرقه است که عمر بسیار کوتاهی دارند. این قطعات نه تنها به سرعت خراب می شوند، بلکه ممکن است با ارسال ولتاژ غیر استاندارد به ایسیو، به کامپیوتر مرکزی خودرو نیز آسیب برسانند.

ابزار مورد نیاز برای تعویض سنسور دریچه گاز

برای انجام این کار به ابزار پیچیده ای نیاز ندارید، اما داشتن موارد زیر کار را تسهیل می کند:

• آچار آلن یا پیچ گوشتی چهارسو (بسته به نوع پیچ های دریچه گاز)
• اسپری تمیز کننده انژکتور یا کاربراتور
• دستگاه دیاگ برای ریست کردن ایسیو پس از تعویض
• دستکش کار برای جلوگیری از کثیف شدن دست ها

راهنمای گام به گام تعویض سنسور دریچه گاز سمند EF7

رعایت ترتیب مراحل و نکات ایمنی برای جلوگیری از آسیب به سیستم برقی خودرو الزامی است.

گام اول: ایمن سازی خودرو

خودرو را در یک سطح صاف پارک کنید، ترمز دستی را بکشید و کاپوت را باز نمایید. برای جلوگیری از هرگونه اتصال کوتاه یا آسیب به ایسیو، حتماً کابل منفی باتری را جدا کنید.

گام دوم: دسترسی به دریچه گاز

سنسور دریچه گاز در موتور EF7 معمولاً در قسمت جانبی یا پشت بدنه دریچه گاز، نزدیک به منیفولد ورودی هوا قرار دارد. برای دسترسی بهتر، ممکن است نیاز باشد لوله هوای ورودی را با شل کردن بست های آن جدا کنید.

گام سوم: جدا کردن سوکت برق

ضامن پلاستیکی سوکت برق سنسور را با احتیاط فشار داده و سوکت را به صورت مستقیم بیرون بکشید. از کشیدن سیم ها خودداری کنید تا به سیم کشی آسیب نرسد.

گام چهارم: باز کردن سنسور قدیمی

سنسور معمولاً با دو پیچ کوچک به بدنه دریچه گاز متصل است. با استفاده از آچار آلن یا پیچ گوشتی مناسب، این پیچ ها را باز کرده و سنسور معیوب را خارج کنید.

گام پنجم: تمیزکاری دریچه گاز

پیش از نصب قطعه نو، حتماً با استفاده از اسپری تمیز کننده، جرم ها و دوده های موجود روی پولکی و محفظه داخلی دریچه گاز را پاک کنید. این کار از خرابی زودرس سنسور جدید جلوگیری می کند.

گام ششم: نصب سنسور جدید

سنسور جدید و اورجینال را در جای خود قرار دهید. دقت کنید که واشر آب بندی (در صورت وجود) به درستی جایگذاری شود. پیچ ها را به صورت ضربدری و با فشار متعادل سفت کنید تا از هرز شدن رزوه ها جلوگیری شود.

گام هفتم: اتصال سوکت و باتری

سوکت برق را به سنسور جدید متصل کنید تا صدای کلیک ضامن را بشنوید. سپس کابل منفی باتری را مجدداً متصل و سفت نمایید.

نحوه تست سنسور دریچه گاز با مولتی متر و دستگاه دیاگ

اگر به خرابی سنسور مشکوک هستید، می توانید قبل از خرید قطعه جدید، سلامت آن را بررسی کنید.

تست با دستگاه دیاگ

مطمئن ترین روش، اتصال دستگاه عیب یاب به پورت دیاگ خودرو است. در بخش پارامترهای زنده، درصد باز شدن دریچه گاز را مشاهده کنید. زمانی که پدال گاز رها است، این عدد باید نزدیک به صفر باشد. با فشردن آرام پدال، این عدد باید به صورت خطی و بدون پرش تا 100 درصد افزایش یابد. هرگونه پرش یا افت ناگهانی نشان دهنده خرابی پتانسیومتر داخلی است. همچنین وجود کدهای خطای مرتبط با TPS در حافظه ایسیو، نشانه قطعی خرابی است.

تست با مولتی متر

با تنظیم مولتی متر روی حالت ولتاژ مستقیم (DC)، می توانید پین های سوکت را بررسی کنید. معمولاً سه پین وجود دارد: تغذیه 5 ولت، منفی و سیگنال. با باز کردن دریچه گاز، ولتاژ پین سیگنال باید به آرامی و پیوسته افزایش یابد. قطع و وصل شدن ولتاژ نشان دهنده خرابی قطعه است. اگر ولتاژ 5 ولت در پین تغذیه وجود نداشته باشد، مشکل از سیم کشی یا خود ایسیو است و نه سنسور.

قیمت سنسور دریچه گاز سمند EF7 در بازار

قیمت این قطعه بسته به برند تولید کننده و نوسانات بازار متغیر است. در حال حاضر، نمونه های داخلی معتبر مانند کروز یا سازه پویش و همچنین نمونه های وارداتی با کیفیت، در بازه قیمتی متفاوتی عرضه می شوند. برای اطمینان از اصالت کالا، حتماً از فروشگاه های معتبر خریداری کرده و به هولوگرام و گارانتی محصول توجه کنید. قیمت حدودی این قطعه در سال جاری بین 500 تا 1500 هزار تومان متغیر است که بسته به برند و فروشنده می تواند تغییر کند.

نکات طلایی پس از تعویض سنسور دریچه گاز

• ریست کردن ایسیو: پس از تعویض، حتماً باید با استفاده از دستگاه دیاگ، کدهای خطای قدیمی از حافظه ایسیو پاک شوند. در برخی موارد، انجام عملیات تعریف دریچه گاز یا ریست پدال گاز نیز برای تنظیم دور موتور آرام ضروری است.
• بررسی نشتی هوا: پس از نصب، از محکم بودن تمام بست های لوله هوا اطمینان حاصل کنید. ورود هوای اضافی (هوا کشیدن) می تواند علائمی شبیه به خرابی سنسور ایجاد کند.
• استفاده از بنزین با کیفیت: بنزین ناخالص می تواند باعث رسوب گذاری سریع تر در دریچه گاز و آسیب به سنسور جدید شود.

پرسش های متداول

آیا می توان سنسور دریچه گاز را تعمیر کرد؟

خیر. سنسور دریچه گاز یک قطعه الکترونیکی پلمپ شده است و قابلیت باز شدن و تعمیر ندارد. در صورت خرابی، تنها راه حل مطمئن، تعویض کامل قطعه با یک نمونه استاندارد و با کیفیت است.

آیا خرابی سنسور دریچه گاز به موتور آسیب می زند؟

خرابی این سنسور به خودی خود باعث آسیب فیزیکی فوری به موتور نمی شود، اما کار کردن طولانی مدت با این وضعیت می تواند منجر به افزایش مصرف سوخت، آسیب به کاتالیزور اگزوز و استهلاک زودرس شمع ها و وایرها شود.

تفاوت سنسور دریچه گاز سیمی و برقی در چیست؟

در خودروهای با دریچه گاز سیمی، سنسور روی بدنه دریچه نصب می شود و مستقیماً حرکت کابل را می سنجد. در دریچه گازهای برقی، سنسور (معمولاً دو عدد) داخل خود موتور دریچه گاز تعبیه شده و توسط ایسیو کنترل می شود. موتور EF7 در مدل های مختلف ممکن است از هر دو سیستم استفاده کند، اما اصول عیب یابی مشابه است.
