نقشه سیم کشی کولر آبی کوچک با خازن: راهنمای جامع و ایمن

آشنایی با اجزای اصلی مدار راه اندازی کولر آبی

قبل از شروع فرآیند سیم کشی، درک عملکرد اجزای کلیدی مدار الکتریکی کولر آبی برای جلوگیری از خطرات احتمالی و افزایش طول عمر دستگاه ضروری است. موتور کولر آبی از نوع موتورهای القایی تک فاز است که برای شروع به حرکت به یک نیروی کمکی نیاز دارد.

موتور الکتریکی تک فاز

قلب تپنده کولر آبی، موتور الکتریکی آن است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. این موتورها دارای دو سیم پیچ مجزا هستند: سیم پیچ اصلی (Running Winding) که به طور دائم در مدار قرار دارد و سیم پیچ کمکی یا راه انداز (Starting Winding) که فقط در لحظه شروع به کار فعال می شود.

خازن راه انداز (Starting Capacitor)

خازن یک قطعه الکترونیکی ذخیره کننده انرژی است که در مدار کولر آبی وظیفه ایجاد اختلاف فاز بین سیم پیچ اصلی و کمکی را بر عهده دارد. این اختلاف فاز باعث ایجاد گشتاور اولیه لازم برای چرخش روتور موتور می شود. بدون خازن، موتور تنها صدای وزوز تولید کرده و قادر به چرخش نخواهد بود. خازن های مورد استفاده در کولرهای آبی کوچک معمولاً از نوع خازن های الکترولیتی خشک با ظرفیت ۲۰ تا ۲۵ میکروفاراد و ولتاژ کاری ۴۵۰ ولت متناوب (AC) هستند.

کلید گریز از مرکز (Centrifugal Switch)

این کلید مکانیکی درون پوسته موتور نصب شده است. وظیفه آن قطع مدار سیم پیچ راه انداز و خازن پس از رسیدن موتور به حدود ۷۵ درصد سرعت نامی است. باقی ماندن خازن در مدار پس از راه اندازی، باعث داغ شدن بیش از حد و سوختن سیم پیچ کمکی خواهد شد.

ابزار و تجهیزات مورد نیاز برای سیم کشی اصولی

برای انجام یک سیم کشی ایمن و استاندارد، تهیه ابزار مناسب الزامی است. استفاده از ابزار نامناسب می تواند منجر به اتصالات سست، افزایش مقاومت الکتریکی و در نهایت آتش سوزی شود.

• مولتی متر دیجیتال: برای تست ولتاژ، پیوستگی سیم ها و سلامت خازن.
• سیم چین و انبردست عایق دار: برای برش و فرم دهی به سیم ها.
• پیچ گوشتی دوسو و چهارسو: برای باز و بسته کردن ترمینال ها و جعبه تقسیم.
• نوار چسب برق مرغوب (ترجیحاً پارچه ای یا PVC با چسبندگی بالا) و وارنیش حرارتی.
• سیم افشان با سطح مقطع ۱.۵ یا ۲.۵ میلی متر مربع (بسته به فاصله جعبه فیوز تا کولر).
• خازن نو با مشخصات فنی منطبق با پلاک موتور.

راهنمای انتخاب خازن مناسب برای کولر آبی کوچک

انتخاب خازن با ظرفیت نامناسب، یکی از شایع ترین دلایل سوختن موتور کولر است. اگر ظرفیت خازن کمتر از حد نیاز باشد، موتور به سختی شروع به کار می کند و اگر بیشتر باشد، جریان کشی سیم پیچ راه انداز به شدت افزایش یافته و منجر به سوختن آن می شود.

برای کولرهای آبی کوچک (مانند مدل ۳۵۰۰)، ظرفیت استاندارد خازن معمولاً ۲۰ میکروفاراد است. برای مدل های ۴۰۰۰ و ۵۰۰۰، این مقدار به ۲۵ یا ۳۰ میکروفاراد افزایش می یابد. ولتاژ خازن نیز باید حداقل ۴۵۰ ولت AC باشد تا در برابر نوسانات برق شبکه مقاومت کند. روی بدنه خازن ها معمولاً کدهایی مانند CBB61 به همراه میزان تلورانس (مثلاً ۵٪) درج می شود که نشان دهنده استاندارد ساخت آن است.

در بازار ایران، برندهای معتبری مانند الکتروران، مپنا و برخی برندهای وارداتی با گواهینامه های ایمنی فعالیت می کنند. به عنوان مثال، قیمت یک خازن ۲۵ میکروفاراد برند معتبر داخلی در بازار (برآورد میان سال ۱۴۰۵) حدود ۱۵۰,۰۰۰ تا ۲۵۰,۰۰۰ تومان است. همواره از خرید خازن های بدون پلاک مشخصات، متورم شده یا دارای نشتی مایع خودداری نمایید.

مراحل گام به گام سیم کشی کولر آبی با خازن

رعایت ترتیب مراحل زیر، کلید یک نصب موفق و ایمن است. هرگز بدون اطمینان از قطع بودن برق اصلی، اقدام به باز کردن جعبه تقسیم یا موتور نکنید.

گام اول: قطع کامل منبع تغذیه

فیوز مینیاتوری مربوط به کولر را در جعبه فیوز اصلی ساختمان قطع کنید. با استفاده از فازمتر یا مولتی متر، نبود ولتاژ در کابل ورودی کولر را تأیید نمایید.

گام دوم: شناسایی سیم های خروجی از موتور

کابل محافظ (خرطومی) موتور را باز کنید. معمولاً ۵ یا ۶ رشته سیم از موتور خارج می شود که استاندارد رنگ بندی آن ها به شرح زیر است:

• سیم مشکی: سیم مشترک (Common).
• سیم سفید یا قهوه ای: سیم پیچ راه انداز (متصل به خازن).
• سیم قرمز یا نارنجی: دور تند موتور.
• سیم آبی: دور کند موتور.
• سیم سبز یا زرد و سبز: سیم ارت (Ground).

گام سوم: اتصال خازن به مدار موتور

خازن دارای دو پایه فلزی است. یکی از پایه های خازن را به سیم مشترک (مشکی) و پایه دیگر را به سیم راه انداز (سفید یا قهوه ای) متصل کنید. این اتصال باید بسیار محکم بوده و با نوار چسب برق یا وارنیش حرارتی به طور کامل پوشانده شود تا از تماس با بدنه فلزی موتور جلوگیری گردد.

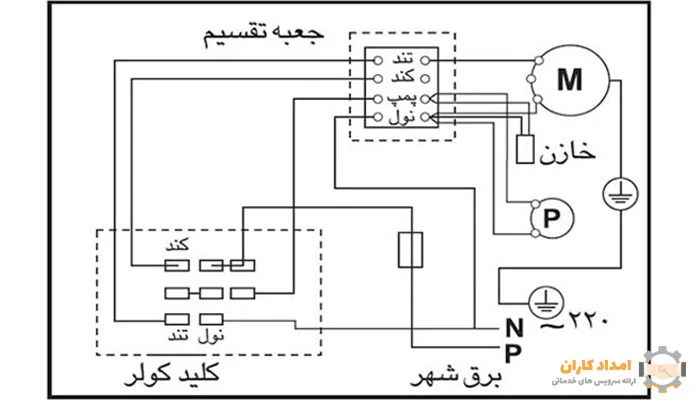

گام چهارم: سیم کشی جعبه تقسیم و کلید دیواری

در جعبه تقسیم کولر، شما با دو کابل اصلی روبرو هستید: کابل ورودی از ساختمان (فاز و نول) و کابل خروجی به سمت موتور و پمپ.

1. سیم نول (معمولاً آبی رنگ) از ساختمان را مستقیماً به سیم مشترک (مشکی) موتور و همچنین به یکی از سیم های پمپ آب وصل کنید.
2. سیم فاز (معمولاً مشکی یا قهوه ای) از ساختمان را به ترمینال ورودی مشترک در کلید دیواری کولر متصل نمایید.
3. خروجی ترمینال دور تند کلید را به سیم قرمز یا نارنجی موتور وصل کنید.
4. خروجی ترمینال دور کند کلید را به سیم آبی موتور وصل کنید.
5. خروجی ترمینال پمپ کلید را به سیم باقیمانده پمپ آب متصل نمایید.

گام پنجم: اتصال سیم ارت و عایق بندی نهایی

سیم ارت (سبز یا زرد) را به پیچ مخصوص بدنه فلزی کولر و همچنین به چاه ارت ساختمان متصل کنید. این مرحله برای جلوگیری از برق گرفتگی در صورت نشت جریان به بدنه، حیاتی است. در نهایت، تمامی اتصالات را بررسی کرده و جعبه تقسیم را ببندید.

جدول راهنمای رنگ بندی استاندارد سیم های کولر آبی

عیب یابی و تست سیم کشی با مولتی متر

پس از اتمام سیم کشی، قبل از وصل کردن فیوز اصلی، انجام تست های زیر با مولتی متر توصیه می شود:

• تست سلامت خازن: مولتی متر را روی حالت سنجش خازن (میکروفاراد) قرار دهید. پروب ها را به دو پایه خازن وصل کنید. عدد نمایش داده شده باید نزدیک به ظرفیت اسمی خازن (مثلاً ۲۰ یا ۲۵) باشد. اگر عدد صفر یا بسیار کمتر نشان داده شد، خازن معیوب است.
• تست پیوستگی سیم ها (Continuity): مولتی متر را روی حالت بوق (Buzzer) قرار دهید. با اتصال پروب ها به دو سر یک سیم، باید صدای بوق شنیده شود. این تست قطعی یا پارگی سیم در مسیر را نشان می دهد.
• تست عدم اتصال کوتاه: در حالت سنجش مقاومت، اطمینان حاصل کنید که بین سیم فاز و بدنه فلزی موتور، مقاومت بی نهایت (OL) وجود دارد. هرگونه عدد مشخص نشان دهنده اتصالی خطرناک است.
• بررسی صدای غیرعادی: اگر موتور پس از اتصال برق صدای وزوز بلند می دهد اما نمی چرخد، احتمال ضعیف شدن خازن یا گیرپاچ کردن بلبرینگ های موتور وجود دارد.

سوالات متداول کاربران

آیا می توان کولر آبی را بدون خازن راه اندازی کرد؟

خیر، موتورهای تک فاز کولر آبی بدون خازن راه انداز، گشتاور اولیه لازم برای چرخش را ندارند. در این حالت موتور تنها صدای وزوز تولید کرده و به دلیل قفل شدن روتور، جریان بسیار بالایی کشیده که منجر به سوختن سریع سیم پیچی ها می شود.

علائم خرابی خازن کولر آبی چیست؟

شایع ترین علائم شامل روشن نشدن موتور همراه با صدای وزوز، تورم یا ترک خوردگی بدنه خازن، نشتی مایع الکترولیت از انتهای خازن و داغ شدن غیرعادی موتور در دقایق اولیه کارکرد است.

آیا استفاده از خازن با ظرفیت بالاتر برای قدرت بیشتر موتور مجاز است؟

به هیچ وجه. افزایش ظرفیت خازن بیش از حد مجاز، اگرچه ممکن است گشتاور اولیه را کمی افزایش دهد، اما باعث عبور جریان بیش از حد از سیم پیچ راه انداز و سوختن قطعی آن در مدت زمان کوتاه خواهد شد. همیشه از ظرفیت دقیق درج شده روی پلاک موتور استفاده کنید.

جمع بندی نهایی

سیم کشی کولر آبی کوچک با خازن فرآیندی است که نیازمند دقت، آشنایی با اصول اولیه برق و رعایت دقیق نکات ایمنی است. با شناسایی صحیح رنگ سیم ها، انتخاب خازن مناسب با ظرفیت استاندارد و عایق بندی اصولی اتصالات، می توانید از عملکرد بهینه و طولانی مدت سیستم سرمایشی خود اطمینان حاصل کنید. در صورتی که تجربه کافی در زمینه کار با برق را ندارید، اکیداً توصیه می شود این کار را به یک تکنسین متخصص تأسیسات بسپارید تا از خطرات جانی و مالی جلوگیری شود.
