ترانس جرقه زن اجاق گاز قطعه ای الکترونیکی است که وظیفه تبدیل ولتاژ پایین برق شهری به ولتاژ بالا برای ایجاد جرقه و روشن کردن شعله ها را بر عهده دارد. برای تست سلامت این قطعه، ابتدا باید اجاق گاز را از برق و گاز قطع کنید. سپس با استفاده از مولتی متر، ولتاژ ورودی، ولتاژ خروجی و مقاومت سیم پیچ های ترانس را اندازه گیری کنید. اگر جرقه تولید شده به رنگ زرد یا نارنجی باشد یا جرقه زدن به صورت مداوم و یکسره انجام شود، ترانس جرقه زن معیوب است و نیاز به تعویض دارد.
ترانس جرقه زن اجاق گاز چیست و چگونه کار می کند
ترانس جرقه زن که در اصطلاح فنی به آن ماژول جرقه یا مولد جرقه نیز گفته می شود، قلب سیستم احتراق الکترونیکی در اجاق گازهای صفحه ای و مبله است. این قطعه وظیفه دارد ولتاژ پایین 220 ولت یا 240 ولت برق شهری را دریافت کرده و آن را به ولتاژ بسیار بالایی در حدود 1000 تا 1500 ولت تبدیل کند. این ولتاژ بالا از طریق سیم چین های مخصوص به الکترودهای جرقه زن منتقل شده و با ایجاد اختلاف پتانسیل، جرقه ای آبی رنگ و قوی تولید می کند که گاز خروجی از مشعل را مشتعل می سازد.
در ساختار داخلی این ترانس، سیم پیچ های اولیه و ثانویه با نسبت دور مشخص پیچیده شده اند. وقتی ولوم اجاق گاز فشار داده و چرخانده می شود، کلید میکروسوئیچ مدار را بسته و جریان الکتریکی از ترانس عبور می کند. خرابی در هر یک از این اجزا، از سیم پیچ داخلی تا عایق بندی سرامیکی، منجر به اختلال در روند روشن شدن اجاق گاز خواهد شد.
علائم اصلی خرابی ترانس جرقه زن اجاق گاز
شناسایی به موقع علائم خرابی می تواند از آسیب دیدن سایر قطعات الکترونیکی اجاق گاز جلوگیری کند. مهم ترین نشانه های معیوب بودن ماژول جرقه عبارتند از:
- عدم تولید جرقه: با وجود وصل بودن برق و باز بودن شیر گاز، هیچ جرقه ای در هنگام چرخاندن ولوم شنیده یا دیده نمی شود.
- جرقه ضعیف یا نامنظم: جرقه تولید شده به جای رنگ آبی روشن، به رنگ زرد یا نارنجی است که نشان دهنده افت ولتاژ خروجی ترانس می باشد.
- جرقه زدن مداوم و یکسره: حتی پس از روشن شدن شعله، صدای تیک تیک جرقه به صورت بی وقفه ادامه دارد. این مشکل معمولا ناشی از اتصال کوتاه در ماژول یا رطوبت در مدار است.
- صدای غیرعادی: شنیدن صدای وزوز یا جرقه داخلی از بدنه ترانس که نشان دهنده شکستگی عایق یا ذوب شدن سیم پیچ ها است.
- بوی سوختگی: استشمام بوی پلاستیک سوخته یا سیم لاکی ذوب شده از ناحیه پشت پنل کنترل اجاق گاز.
نکات ایمنی حیاتی پیش از شروع تست و تعمیر
کار با قطعات برقی و گازی نیازمند رعایت دقیق پروتکل های ایمنی است. قبل از هرگونه اقدامی، موارد زیر را حتما رعایت کنید:
هشدار ایمنی: هرگز در حالی که اجاق گاز به پریز برق متصل است یا شیر اصلی گاز باز است، اقدام به باز کردن پنل یا لمس سیم کشی ها نکنید. خطر برق گرفتگی شدید و نشت گاز وجود دارد.
- دوشاخه برق اجاق گاز را کاملا از پریز دیوار خارج کنید.
- شیر اصلی ورودی گاز به اجاق را ببندید.
- اطمینان حاصل کنید که تمامی قطعات اجاق گاز، به ویژه مشعل ها و صفحه رویی، کاملا سرد شده باشند.
- از ابزارهای دارای دسته عایق استاندارد استفاده کنید.
ابزارهای مورد نیاز برای عیب یابی حرفه ای
برای انجام یک تست دقیق و مطمئن، به مجموعه ابزار زیر نیاز خواهید داشت:
- مولتی متر دیجیتال: برای اندازه گیری ولتاژ ورودی، ولتاژ خروجی و تست مقاومت.
- پیچ گوشتی چهارسو و دوسو: در سایزهای مختلف برای باز کردن پیچ های پنل و نگهدارنده های ترانس.
- انبردست یا دم باریک عایق دار: برای جدا کردن سوکت های سیم چین بدون آسیب رساندن به آن ها.
- دستمال تمیز و خشک: برای تمیز کردن الکترودها و حذف رطوبت یا چربی احتمالی.
راهنمای گام به گام تست ترانس جرقه زن با مولتی متر
تست سلامت ترانس جرقه زن در چهار مرحله اصلی انجام می شود. این مراحل به شما کمک می کند تا با اطمینان کامل، خرابی قطعه را تایید یا رد کنید.
گام اول: تست چشمی و بررسی ظاهری

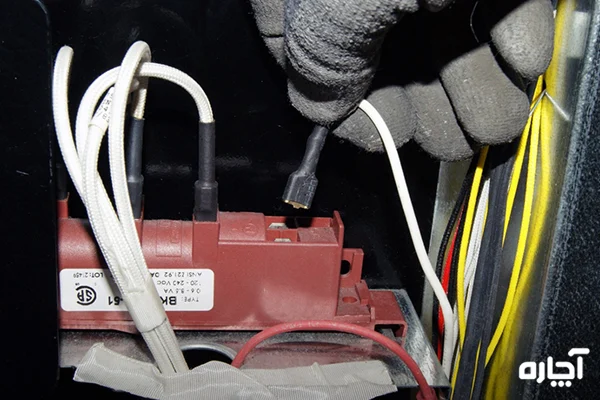

پس از باز کردن پنل رویی یا پشتی اجاق گاز، ترانس جرقه زن را که معمولا یک جعبه کوچک مستطیلی پلاستیکی یا فلزی است، پیدا کنید. به دنبال علائم فیزیکی خرابی باشید:
- ترک خوردگی یا شکستگی در بدنه سرامیکی یا پلاستیکی ترانس.
- تغییر رنگ، ذوب شدگی یا سیاه شدگی نقاط اتصال سیم ها.
- شل بودن یا اکسیده شدن سوکت های ورودی و خروجی.
گام دوم: تست ولتاژ ورودی ترانس
در این مرحله باید مطمئن شوید که برق به درستی به ترانس می رسد.
- مولتی متر را روی حالت اندازه گیری ولتاژ متناوب در محدوده 250 تا 600 ولت تنظیم کنید.
- دوشاخه اجاق گاز را به برق متصل کنید (فقط برای این لحظه تست، با احتیاط کامل).
- پروب های مولتی متر را به دو پایه ورودی ترانس جرقه زن وصل کنید.
- ولوم یکی از شعله ها را فشار دهید تا کلید میکروسوئیچ فعال شود.
- عدد نمایش داده شده باید حدود 220 ولت باشد. اگر ولتاژ صفر است، مشکل از سیم کشی اصلی، پریز برق یا میکروسوئیچ ولوم است، نه خود ترانس.
گام سوم: تست ولتاژ خروجی و جرقه
این تست نشان می دهد که آیا ترانس قادر به افزایش ولتاژ است یا خیر.
- مولتی متر را روی بالاترین محدوده ولتاژ متناوب قرار دهید.
- یک سر پروب را به سیم خروجی ترانس و سر دیگر را به بدنه فلزی اجاق گاز نزدیک کنید.
- ولوم را فشار دهید. باید جرقه ای قوی و آبی رنگ بین سر پروب و بدنه مشاهده کنید و مولتی متر ولتاژی بالای 1000 ولت را نشان دهد.
- اگر جرقه ضعیف، زرد رنگ یا فاقد ولتاژ قابل اندازه گیری باشد، سیم پیچ داخلی ترانس سوخته است.
گام چهارم: تست مقاومت سیم پیچ ها
برای این تست، اجاق گاز باید کاملا از برق کشیده شده باشد.
- مولتی متر را روی حالت اندازه گیری مقاومت قرار دهید.
- پروب ها را به دو پایه ورودی ترانس وصل کنید. مقاومت باید عددی پایین باشد.
- سپس مقاومت بین پایه ورودی و پایه خروجی را اندازه بگیرید. اگر مولتی متر عدد بی نهایت را نشان دهد، سیم پیچ داخلی قطع شده و ترانس کاملا خراب است.
جدول خلاصه نتایج تست ترانس جرقه زن
| نوع تست | روش انجام | نتیجه صحیح | نتیجه غلط |
|---|---|---|---|
| ولتاژ ورودی | اتصال پروب به پایه های ورودی هنگام فشار دادن ولوم | حدود 220 ولت متناوب | 0 ولت |
| ولتاژ خروجی | اتصال پروب به سیم خروجی و بدنه فلزی | جرقه آبی قوی و ولتاژ بالا | جرقه زرد یا بدون ولتاژ |
| مقاومت داخلی | اندازه گیری اهم بین پایه های ورودی و خروجی | مقاومت پایین و پیوسته | مدار باز یا مقاومت بی نهایت |
عیب یابی سایر دلایل جرقه نزدن اجاق گاز
همیشه خرابی ترانس جرقه زن تنها دلیل روشن نشدن اجاق گاز نیست. پیش از تعویض قطعه، موارد زیر را نیز بررسی کنید:
- فعال بودن قفل کودک: در بسیاری از مدل های جدید، فعال بودن قفل ایمنی کودک، مدار جرقه زن را به طور کامل غیرفعال می کند.
- رطوبت و چربی: نفوذ آب یا مواد شوینده به زیر صفحه اجاق گاز یا کثیفی سر الکترودها می تواند مسیر جرقه را منحرف کند. خشک کردن کامل قطعات اغلب مشکل را حل می کند.
- فاصله نامناسب الکترود: فاصله استاندارد بین نوک الکترود و سرشعله باید حدود 3 تا 4 میلی متر باشد. فاصله بیشتر یا کمتر مانع از پرش جرقه می شود.
- قطعی سیم چین ها: بررسی کنید که سیم های رابط بین ترانس و الکترودها دچار سوختگی، له شدگی یا قطعی نشده باشند.
راهنمای گام به گام تعویض ترانس جرقه زن معیوب
در صورتی که تست های فوق خرابی ترانس را تایید کردند، باید نسبت به تعویض آن اقدام نمایید. قیمت ترانس جرقه زن اجاق گاز بسته به برند و تعداد شعله در بازار ایران متغیر است.
نکته قیمتی: بر اساس بررسی بازار در مهر ماه 1405، قیمت ترانس جرقه زن اجاق گاز ایرانی و خارجی بین 80,000 تا 250,000 تومان متغیر است. برای خرید، حتما مدل دقیق اجاق گاز یا نمونه قدیمی ترانس را همراه داشته باشید تا از تطابق سوکت ها و تعداد خروجی ها اطمینان حاصل کنید.
- قطع کامل منابع انرژی: دوشاخه برق را از پریز کشیده و شیر اصلی گاز را ببندید.
- دسترسی به ترانس: پیچ های نگهدارنده صفحه رویی یا پنل پشتی اجاق گاز را باز کنید تا به محل نصب ترانس دسترسی پیدا کنید.
- عکس برداری: قبل از جدا کردن سیم ها، با تلفن همراه از نحوه اتصال سیم چین ها به ترانس قدیمی عکس بگیرید تا در نصب جدید دچار اشتباه نشوید.
- جدا کردن اتصالات: با استفاده از انبردست عایق، سوکت های سیم چین را به آرامی از پایه های ترانس قدیمی خارج کنید.
- باز کردن ترانس قدیمی: پیچ های نگهدارنده ترانس به بدنه را باز کرده و قطعه معیوب را خارج کنید.
- نصب ترانس جدید: ترانس نو را در جایگاه قبلی قرار داده و با پیچ محکم کنید. سپس سوکت های سیم چین را دقیقا مطابق عکس گرفته شده، به پایه های مربوطه متصل نمایید.
- تست نهایی: قبل از بستن کامل پنل ها، دوشاخه را به برق زده و عملکرد جرقه تمام شعله ها را به صورت جداگانه تست کنید. در صورت عملکرد صحیح، دستگاه را مجددا مونتاژ نمایید.
پرسش های متداول درباره ترانس جرقه زن اجاق گاز
آیا می توان ترانس جرقه زن اجاق گاز را تعمیر کرد؟
خیر، ترانس های جرقه زن اجاق گاز به صورت پلمپ و یکپارچه تولید می شوند. در صورت سوختن سیم پیچ داخلی یا شکستگی عایق، امکان باز کردن و تعمیر آن ها وجود ندارد و باید به طور کامل تعویض شوند.
چرا فقط یکی از شعله های اجاق گاز جرقه می زند؟
اگر ترانس سالم باشد اما فقط یک شعله جرقه بزند، مشکل احتمالا از میکروسوئیچ ولوم همان شعله، قطعی سیم چین مخصوص آن، یا کثیفی و فاصله نامناسب الکترود همان مشعل است. ترانس به طور همزمان برق را به تمام خروجی ها ارسال می کند.
آیا خرابی ترانس جرقه زن باعث هدر رفتن گاز می شود؟
خیر، ترانس جرقه زن تنها وظیفه ایجاد جرقه برای احتراق اولیه را دارد و هیچ ارتباطی با شیر کنترل جریان گاز ندارد. خرابی آن فقط مانع از روشن شدن خودکار شعله می شود و می توان به صورت دستی با کبریت یا فندک اجاق را روشن کرد.
جمع بندی نهایی
تست ترانس جرقه زن اجاق گاز فرآیندی سیستماتیک و قابل انجام با ابزارهای ساده است. با استفاده از مولتی متر و بررسی دقیق ولتاژ ورودی، خروجی و مقاومت داخلی، می توان با اطمینان بالا سلامت این قطعه حیاتی را تایید یا رد کرد. توجه به رنگ جرقه و الگوی جرقه زدن کلید اصلی عیب یابی سریع است. در صورت تشخیص خرابی، تعویض قطعه با یک نمونه استاندارد و اورجینال، بهترین راهکار برای بازگرداندن عملکرد ایمن و روان اجاق گاز خواهد بود. در صورت عدم اطمینان از مهارت فنی خود، همواره توصیه می شود این کار را به تکنسین های مجرب تعمیرات لوازم خانگی بسپارید.
