رله تقویت برق موتور سیکلت چیست و چگونه نصب می‌شود؟

رله تقویت برق موتور سیکلت که در بازار ایران با نام رله شتاب دهنده هم شناخته می شود، یک قطعه الکتریکی کمکی است که بین بوبین و کوئل جرقه نصب می شود و با ذخیره و آزادسازی انرژی الکتریکی از طریق خازن داخلی، جرقه قوی تر و منظم تری در شمع ایجاد می کند. این قطعه باعث احتراق کامل تر سوخت، افزایش شتاب اولیه، بهبود عملکرد موتور در دورهای پایین و کاهش مصرف سوخت می شود و نصب آن برای موتورهای کاربراتوری قدیمی یا بوبین های ضعیف بسیار مفید است.

رله تقویت برق موتور سیکلت چیست؟

در سیستم برق موتور سیکلت، جرقه قوی و منظم در شمع، کلید اصلی احتراق کامل و عملکرد مطلوب موتور است. در بسیاری از موتور سیکلت های کاربراتوری، به ویژه مدل های قدیمی تر، ولتاژ خروجی از بوبین به اندازه کافی پایدار نیست و این موضوع باعث جرقه ضعیف، احتراق ناقص و در نتیجه افت شتاب و افزایش مصرف سوخت می شود. رله تقویت برق موتور سیکلت که در بازار ایران بیشتر با نام رله شتاب دهنده شناخته می شود، یک قطعه کمکی الکتریکی است که این مشکل را برطرف می کند.

این قطعه در واقع یک ماژول الکترونیکی کوچک است که بین خروجی بوبین یا ترانزیستور و ورودی کوئل جرقه قرار می گیرد. وظیفه اصلی آن، ذخیره انرژی الکتریکی در یک خازن داخلی و آزادسازی آن در لحظه دقیق جرقه زنی است تا جرقه ای قوی تر، طولانی تر و پایدارتر در سر شمع ایجاد شود. این قطعه به خصوص در موتورهای با بوبین فرسوده، موتورهای سنگین و موتورهایی که در شرایط سخت مانند هوای سرد یا بارندگی استفاده می شوند، تأثیر محسوسی بر عملکرد می گذارد.

تفاوت رله تقویت برق با رله استارت

یکی از اشتباهات رایج در بین موتورسواران، اشتباه گرفتن رله تقویت برق با رله استارت است. این دو قطعه، عملکرد، ساختار و محل نصب کاملاً متفاوتی دارند و نباید آن ها را با یکدیگر اشتباه گرفت. در مقاله اصلی به این موضوع اشاره شده بود که رله تقویت برق گاهی با رله استارت یکسان در نظر گرفته می شود، در حالی که این دو قطعه از نظر فنی کاملاً مجزا هستند.

رله استارت که گاهی اتوماتیک استارت هم نامیده می شود، یک کلید الکتریکی سنگین است که جریان بسیار بالای باتری (گاهی بیش از صد آمپر) را به استارت موتور منتقل می کند تا میل لنگ شروع به چرخیدن کند. این قطعه فقط در لحظه استارت زدن فعال است و نقشی در جرقه زنی یا عملکرد حین رانندگی ندارد.

در مقابل، رله تقویت برق یا همان رله شتاب دهنده، در مدار جرقه زنی قرار می گیرد و تمام طول رانندگی فعال است. این قطعه با تقویت جریان ورودی به کوئل، جرقه قوی تر ایجاد می کند و بر روی احتراق، شتاب و مصرف سوخت تأثیر مستقیم می گذارد.

ویژگی	رله تقویت برق (شتاب دهنده)	رله استارت (اتوماتیک استارت)
محل نصب	بین بوبین و کوئل جرقه	بین باتری و موتور استارت
وظیفه اصلی	تقویت جرقه در شمع	انتقال جریان به استارت
زمان فعالیت	دائمی در حین روشن بودن موتور	فقط در لحظه استارت زدن
جریان عبوری	جریان پایین (کمتر از پنج آمپر)	جریان بسیار بالا (بیش از صد آمپر)
تأثیر بر عملکرد	افزایش شتاب و بهبود احتراق	کمک به روشن شدن موتور
خازن داخلی	دارد	ندارد

نحوه عملکرد رله شتاب دهنده موتور سیکلت

برای درک بهتر عملکرد رله تقویت برق، ابتدا باید با مسیر جریان الکتریکی در مدار جرقه زنی موتور سیکلت آشنا باشید. در موتورهای معمولی، چرخش فلایویل روی بوبین باعث تولید برق متناوب می شود. این برق ابتدا وارد واحد کنترل جرقه (CDI یا ترانزیستور) می شود و سپس به کوئل جرقه می رسد تا ولتاژ را به سطح بسیار بالا (گاهی بیش از ده هزار ولت) برساند و جرقه در شمع ایجاد شود.

در این مسیر، به خصوص در موتورهای با بوبین ضعیف یا فرسوده، ولتاژ ورودی به کوئل نوسان دارد و نمی تواند جرقه قوی و پایدار تولید کند. رله تقویت برق در این نقطه وارد عمل می شود.

این قطعه از سه بخش اصلی تشکیل شده است:

1. خازن ذخیره انرژی: این خازن بین سی و سی و پنج هزار میکروفاراد ظرفیت دارد و وظیفه آن ذخیره انرژی الکتریکی در لحظاتی است که خروجی بوبین در سطح مطلوبی قرار دارد.
2. مدار کنترل الکترونیکی: این مدار زمان دقیق آزادسازی انرژی ذخیره شده را با سیگنال های دریافتی از واحد جرقه زنی هماهنگ می کند.
3. کلید نیمه هادی (ترانزیستور قدرت): این کلید الکترونیکی با سرعت بسیار بالا در کسری از میلی ثانیه باز و بسته می شود و انرژی خازن را به کوئل منتقل می کند.

در نتیجه، در لحظه جرقه زنی، کوئل به جای دریافت جریان ضعیف و ناپایدار از بوبین، یک جریان قوی و پایدار از خازن رله دریافت می کند. این موضوع باعث ایجاد جرقه ای طولانی تر، داغ تر و پایدارتر در شمع می شود که نتیجه آن احتراق کامل تر مخلوط سوخت و هوا در محفظه سیلندر است.

مزایای نصب رله تقویت برق بر روی موتور سیکلت

نصب این قطعه، به خصوص بر روی موتورهای کاربراتوری و مدل های قدیمی تر، مزایای محسوسی به همراه دارد که در ادامه به مهم ترین آن ها اشاره می کنیم.

افزایش شتاب اولیه موتور

یکی از بارزترین تأثیرات رله شتاب دهنده، بهبود شتاب اولیه موتور سیکلت است. جرقه قوی تر باعث می شود احتراق سریع تر و کامل تر رخ دهد و موتور سریع تر به تغییرات دریچه گاز پاسخ دهد. این موضوع به خصوص در حرکت از حالت سکون و سبقت گرفتن در مسیرهای شهری بسیار محسوس است و برای موتورسوارانی که در ترافیک شهری رفت و آمد می کنند، یک مزیت ارزشمند محسوب می شود.

احتراق کامل تر سوخت و کاهش مصرف

جرقه ضعیف باعث می شود بخشی از سوخت بدون احتراق از محفظه سیلندر خارج شود. این موضوع نه تنها مصرف سوخت را افزایش می دهد، بلکه منجر به تولید گازهای آلاینده بیشتر و کثیف شدن سریع تر شمع می شود. با نصب رله تقویت برق، احتراق کامل تری رخ می دهد که نتیجه آن کاهش مصرف سوخت و کاهش آلایندگی است. آمارهای تجربی نشان می دهد که نصب این قطعه می تواند مصرف سوخت را بین پنج تا ده درصد کاهش دهد.

روشن شدن آسان تر موتور در هوای سرد

در فصل زمستان و هوای سرد، باتری موتور سیکلت معمولاً ضعیف تر می شود و بوبین هم نمی تواند ولتاژ مطلوبی تولید کند. این موضوع باعث سخت روشن شدن موتور در صبح ها می شود و بسیاری از موتورسواران مجبور به استفاده از هندل یا هل دادن موتور می شوند. رله تقویت برق با ارائه جرقه قوی تر، این مشکل را به خوبی برطرف می کند و موتور با اولین فشار استارت روشن می شود.

بهبود عملکرد در دورهای پایین

در موتورهای کاربراتوری، در دورهای پایین و سرعت های کم، بوبین نمی تواند برق کافی تولید کند و این موضوع باعث لرزش موتور و افت قدرت می شود. رله شتاب دهنده با ذخیره انرژی و آزادسازی منظم آن، عملکرد یکنواخت موتور در دورهای پایین را تضمین می کند و تجربه رانندگی لذت بخش تری را فراهم می سازد.

افزایش عمر شمع و کوئل

جرقه قوی و پایدار، فشار کمتری به کوئل و شمع وارد می کند. همچنین احتراق کامل تر، از تشکیل رسوب کربن بر روی الکترودهای شمع جلوگیری می کند. این موضوع باعث افزایش عمر مفید شمع و کوئل می شود و در بلندمدت هزینه تعمیر و نگهداری را کاهش می دهد. یک شمع با احتراق کامل معمولاً دو تا سه برابر بیشتر از یک شمع با احتراق ناقص عمر می کند.

چه زمانی به نصب رله تقویت برق نیاز داریم؟

تشخیص زمان نیاز به نصب این قطعه، به نشانه های عملکردی موتور سیکلت بستگی دارد. اگر هر یک از علائم زیر را در موتور خود مشاهده می کنید، نصب رله تقویت برق می تواند به خوبی این مشکلات را برطرف کند.

افت شتاب و قدرت موتور

اگر موتور شما نسبت به گذشته شتاب ضعیف تری دارد و در سربالایی ها و سبقت گرفتن عملکرد مطلوبی ندارد، احتمالاً مشکل از ضعیف شدن جرقه است. نصب رله شتاب دهنده در این حالت معمولاً تفاوت محسوسی ایجاد می کند و عملکرد موتور را به سطح مطلوب بازمی گرداند.

روشن شدن سخت موتور

اگر موتور شما با چند بار فشار دادن استارت روشن می شود و یا در صبح های سرد دیر روشن می شود، این قطعه می تواند این مشکل را به سادگی برطرف کند. این مشکل معمولاً نشانه ضعف در سیستم جرقه زنی است و با تقویت جرقه، به راحتی حل می شود.

لرزش موتور در دور آرام

اگر موتور سیکلت شما در دور آرام و ترافیک، لرزش غیرعادی دارد و عملکرد ناپایداری نشان می دهد، احتمالاً جرقه ضعیف است و با نصب رله تقویت برق این مشکل برطرف می شود. این موضوع به خصوص در موتورهای تک سیلندر بسیار محسوس است.

کثیف شدن زودهنگام شمع

اگر شمع موتور شما به سرعت کربن می گیرد و نیاز به تعویض یا تمیزکاری مکرر دارد، این موضوع نشانه احتراق ناقص است و نصب این قطعه می تواند آن را برطرف کند. الکترود سیاه و دوده گرفته شمع، یکی از نشانه های واضح احتراق ناقص است.

فرسوده بودن بوبین

اگر موتور سیکلت شما قدیمی است و بوبین آن سال هاست که تعویض نشده، احتمال ضعیف بودن خروجی برق بسیار زیاد است و نصب رله تقویت برق یک راه حل اقتصادی و مؤثر است. تعویض کامل بوبین هزینه بالایی دارد و معمولاً با نصب یک رله شتاب دهنده می توان از آن صرف نظر کرد.

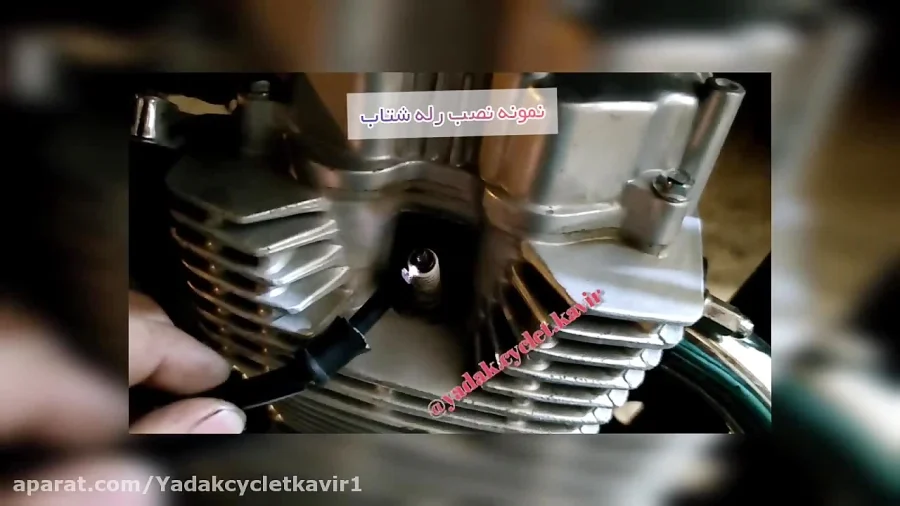

آموزش کامل نصب رله تقویت برق موتور سیکلت

نصب این قطعه کار پیچیده ای نیست و یک موتورسوار با کمی دانش فنی می تواند آن را در منزل انجام دهد. برای این کار به ابزارهای زیر نیاز دارید:

• پیچ گوشتی چهارسو و دوسو
• آچارهای رینگی شماره هشت و ده
• چسب برق باکیفیت یا روکش حرارتی
• سیم رابط باکیفیت (سطح مقطع حداقل یک و نیم میلی متر مربع)
• سیم چین و انبردست
• هویه و سیم لحیم (در صورت امکان)

مرحله اول: شناسایی سیم های ورودی و خروجی

قبل از شروع کار، دفترچه راهنمای رله را با دقت مطالعه کنید. در اکثر رله های موجود در بازار ایران، سه سیم اصلی وجود دارد:

1. سیم قرمز: ورودی مثبت از بوبین یا ترانزیستور
2. سیم مشکی: اتصال بدنه (منفی)
3. سیم زرد یا نارنجی: خروجی تقویت شده به کوئل جرقه

در برخی مدل ها ممکن است تعداد سیم ها بیشتر باشد، بنابراین همیشه به راهنمای سازنده مراجعه کنید.

مرحله دوم: قطع جریان برق

قبل از هر کاری، کلید برق موتور را در حالت خاموش قرار دهید و برای اطمینان بیشتر، کابل منفی باتری را جدا کنید. این کار از خطر اتصال کوتاه و آسیب به قطعات الکترونیکی جلوگیری می کند. هرگز بدون قطع کردن باتری به سیم کشی موتور دست نزنید.

مرحله سوم: دسترسی به سیم اصلی کوئل

به دنبال سیمی بگردید که از بوبین یا ترانزیستور به ورودی کوئل جرقه متصل است. این سیم معمولاً زیر باک و در مسیر فریم اصلی موتور قرار دارد. با دقت روکش آن را کنار بزنید تا به سیم مسی داخلی دسترسی پیدا کنید. در برخی موتورها، این سیم در زیر زین یا داخل جعبه فیوز قرار دارد.

مرحله چهارم: اتصال سیم های رله

سیم قرمز رله را به سیم ورودی کوئل (از سمت بوبین) وصل کنید. برای این اتصال حتماً از لحیم کاری استفاده کنید و محل اتصال را با چسب برق یا روکش حرارتی کاملاً عایق کنید. اتصال های با چسب برق ضعیف، در اثر لرزش موتور به سرعت شل می شوند و مشکل ساز می گردند.

سیم خروجی رله (زرد یا نارنجی) را به ورودی اصلی کوئل جرقه وصل کنید. سیم مشکی رله را به یک نقطه تمیز و بدون رنگ از بدنه فلزی موتور (اتصال بدنه) متصل کنید. این اتصال باید محکم و کاملاً رسانا باشد، در غیر این صورت رله به درستی کار نمی کند.

مرحله پنجم: نصب رله در محل مناسب

رله را در مکانی نصب کنید که از آب، حرارت زیاد اگزوز و لرزش شدید دور باشد. معمولاً زیر باک، کنار فریم اصلی یا داخل جعبه ابزار موتور، محل مناسبی برای نصب است. با استفاده از بست کمربندی یا پیچ، رله را محکم کنید تا در حین رانندگی تکان نخورد.

مرحله ششم: بررسی و تست نهایی

قبل از بستن کامل باک، کابل منفی باتری را وصل کنید و موتور را روشن کنید. موتور باید با یک فشار استارت روشن شود و دور آرام یکنواختی داشته باشد. چند دقیقه موتور را درجا بگذارید و سپس چند بار گاز دهید تا عملکرد رله را در شرایط مختلف تست کنید. در صورت عملکرد مطلوب، باک را ببندید و کار تمام است.

بهترین برندهای رله تقویت برق موجود در بازار ایران

در بازار لوازم یدکی ایران، برندهای مختلفی از رله شتاب دهنده عرضه می شوند. در ادامه به معرفی چند برند معتبر و پرفروش می پردازیم.

رله شتاب دهنده بنیان

این برند یکی از قدیمی ترین و شناخته شده ترین تولیدکنندگان رله تقویت برق در ایران است. محصولات بنیان با بدنه فلزی مقاوم، خازن داخلی باکیفیت و سیم کشی استاندارد عرضه می شوند. وزن مناسب و ساختار مستحکم این رله ها، آن ها را برای استفاده در موتورهای سنگین و شرایط سخت بسیار مناسب می کند. قیمت این رله ها در مهر ماه سال هزار و چهارصد و چهار خورشیدی حدود دویست و هشتاد هزار تومان است.

رله شتاب دهنده پایا سیکلت آرین (مدل big case)

این برند، یکی دیگر از تولیدکنندگان معتبر ایرانی است که رله های شتاب دهنده با طراحی مدرن و عملکرد پایدار تولید می کند. مدل big case این شرکت با بدنه بزرگ و خازن های با ظرفیت بالاتر، برای موتورهای با مصرف برق بالا بسیار مناسب است. این رله ها معمولاً با گارانتی تعویض عرضه می شوند و قیمت آن ها در مهر ماه سال هزار و چهارصد و چهار خورشیدی حدود دویست و پنجاه هزار تومان است.

پکیج های کامل تقویت برق

برخی شرکت ها، پکیج های کاملی شامل رله شتاب دهنده، وایر تقویتی و شمع سوزنی عرضه می کنند. این پکیج ها، به خاطر هماهنگی کامل قطعات با یکدیگر، عملکرد بهتری نسبت به خرید تک قطعه دارند و برای کاربرانی که به دنبال بهبود چشمگیر عملکرد موتور خود هستند، گزینه مناسبی محسوب می شوند. قیمت این پکیج ها از حدود سیصد و پنجاه هزار تومان شروع می شود.

مقایسه رله تقویت برق با سایر روش های تقویت موتور

برخی موتورسواران به جای نصب رله تقویت برق، به روش های دیگری برای بهبود عملکرد موتور روی می آورند. در این بخش، این روش ها را با یکدیگر مقایسه می کنیم.

تعویض شمع با شمع سوزنی یا چند پلاتینه

شمع های سوزنی و چند پلاتینه، جرقه قوی تر و متمرکزتری تولید می کنند و احتراق کامل تری ایجاد می کنند. این روش هزینه کمتری دارد اما تأثیر آن نسبت به نصب رله تقویت برق محدودتر است. ترکیب این دو روش، بهترین نتیجه را به همراه دارد.

نصب وایر تقویتی

وایرهای تقویتی با مقاومت الکتریکی پایین تر، جریان را بهتر منتقل می کنند و افت ولتاژ کمتری دارند. این قطعه، یک مکمل مناسب برای رله شتاب دهنده است و به تنهایی نمی تواند مشکل جرقه ضعیف را کاملاً برطرف کند.

تعویض بوبین با بوبین پرقدرت

تعویض بوبین فرسوده با یک بوبین نو و پرقدرت، مشکل ضعف برق را از ریشه برطرف می کند اما هزینه آن بسیار بالاتر است و نیاز به تخصص فنی بیشتری دارد. در اکثر موارد، نصب رله تقویت برق جایگزین اقتصادی و مناسبی برای این کار است.

نصب CDI یا ترانزیستور پرفورمنس

این قطعات الکترونیکی با زمان بندی دقیق تر و جرقه قوی تر، عملکرد موتور را بهبود می بخشند اما قیمت بالاتری دارند و برای کاربران عادی توصیه نمی شوند. نصب رله تقویت برق در کنار CDI فابریک، معمولاً نتیجه مطلوبی به همراه دارد.

نکات ایمنی و توصیه های مهم قبل از نصب

قبل از خرید و نصب رله تقویت برق، توجه به این نکات ضروری است تا از بروز مشکلات بعدی جلوگیری شود.

انتخاب رله متناسب با موتور

هر موتور سیکلت، نیازهای برقی متفاوتی دارد. حتماً رله ای انتخاب کنید که با ولتاژ و آمپراژ سیستم برق موتور شما سازگار باشد. در غیر این صورت، ممکن است به کوئل یا واحد جرقه زنی آسیب وارد شود. در صورت شک، از فروشنده لوازم یدکی مشورت بگیرید.

استفاده از سیم و اتصالات باکیفیت

بسیاری از مشکلات بعدی رله، ناشی از استفاده از سیم و چسب برق بی کیفیت است. حتماً از سیم با سطح مقطع مناسب و روکش حرارتی استفاده کنید و محل اتصالات را به خوبی عایق کنید. استفاده از چسب برق ارزان قیمت، در طولانی مدت مشکل ساز می شود.

عدم دستکاری سیستم برقی اصلی

رله تقویت برق یک قطعه کمکی است و نباید ساختار اصلی سیستم برقی موتور را دستکاری کنید. هرگونه دستکاری غیراصولی می تواند باعث بروز مشکلات جدی و حتی آتش سوزی شود. اگر دانش کافی ندارید، این کار را به تعمیرکار متخصص بسپارید.

مشورت با متخصص

اگر دانش کافی در زمینه برق موتور سیکلت ندارید، حتماً نصب این قطعه را به یک تعمیرکار متخصص بسپارید. هزینه نصب بسیار کم است اما در صورت بروز مشکل، خسارت بسیار بیشتری خواهد داشت.

جمع بندی نهایی

رله تقویت برق موتور سیکلت یا همان رله شتاب دهنده، یک قطعه کمکی مؤثر و اقتصادی است که می تواند عملکرد موتور سیکلت های قدیمی یا ضعیف را به خوبی بهبود بخشد. این قطعه با تقویت جرقه در شمع، باعث افزایش شتاب، کاهش مصرف سوخت و روشن شدن آسان تر موتور می شود. نصب آن نسبتاً ساده است و با رعایت نکات ایمنی و استفاده از قطعات باکیفیت، سال ها بدون مشکل کار می کند.

اگر موتور سیکلت شما با مشکل افت شتاب، سخت روشن شدن یا لرزش در دور آرام مواجه است، نصب رله تقویت برق یکی از اولین و مقرون به صرفه ترین راه حل هایی است که می توانید امتحان کنید. به یاد داشته باشید که این قطعه جایگزین تعمیرات اساسی نیست و اگر موتور شما مشکلات مکانیکی دارد، ابتدا آن ها را برطرف کنید. انتخاب برند معتبر و نصب صحیح، کلید موفقیت در استفاده از این قطعه است.
