تعمیر رادیو ترانزیستوری فرآیندی سیستماتیک است که با شناسایی دقیق مشکل از طریق بررسی ظاهری و تست قطعات با مولتی متر آغاز می شود. بیشترین خرابی ها مربوط به مدار تغذیه، کلید روشن و خاموش، خازن های خشک شده و ترانزیستورهای سوخته است. با داشتن ابزارهای پایه مانند هویه، سیم لحیم، مولتی متر دیجیتال و پیچ گوشتی، می توان با دنبال کردن مسیر سیگنال از آنتن تا بلندگو و تعویض قطعات معیوب، صدای گرم و خاطره انگیز این دستگاه های کلاسیک را بدون نیاز به هزینه های گزاف احیا کرد.

راهنمای جامع تعمیرات رادیو ترانزیستوری: از عیب یابی تا احیای صدای خاطره انگیز (1405)

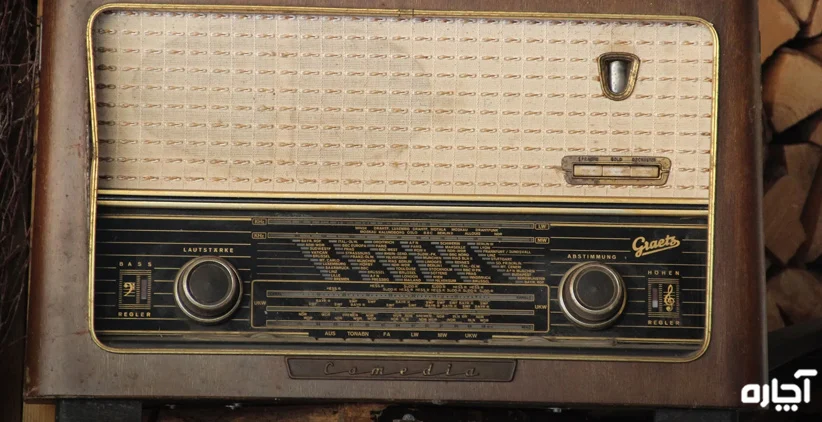

رادیوهای ترانزیستوری با وجود ظهور فناوری های دیجیتال و پخش کننده های موسیقی مدرن، همچنان جایگاه ویژه ای در دل علاقه مندان به دنیای صدا و الکترونیک کلاسیک دارند. این دستگاه ها با صدای گرم و خاص خود، یادآور لحظات شیرین گذشته هستند و ارزش کلکسیونی و عاطفی بالایی دارند. با این حال، به دلیل گذشت زمان و فرسودگی قطعات، این رادیوها گاهی دچار اختلال در عملکرد می شوند. خبر خوب این است که تعمیر رادیو ترانزیستوری برخلاف تصور بسیاری از افراد، فرآیندی پیچیده و غیرقابل دسترس نیست.

در این راهنمای جامع و تخصصی، شما را به صورت گام به گام با اصول عیب یابی، شناسایی قطعات معیوب، روش های تست با مولتی متر و تکنیک های صحیح لحیم کاری آشنا می کنیم. هدف این مقاله این است که به شما دانش و اعتماد به نفس لازم را بدهد تا بتوانید رادیو قدیمی خود را با دقت و حوصله به چرخه استفاده بازگردانید و از شنیدن دوباره صدای آن لذت ببرید.

ابزارها و تجهیزات تخصصی مورد نیاز برای تعمیر

برای شروع فرآیند تعمیر، داشتن ابزارهای مناسب و باکیفیت نیمی از راه موفقیت است. استفاده از ابزارهای نامناسب می تواند به قاب پلاستیکی یا مدار چاپی رادیو آسیب برساند. لیست کامل ابزارهای مورد نیاز به شرح زیر است:

• مولتی متر دیجیتال: حیاتی ترین ابزار برای عیب یابی. دستگاه باید دارای قابلیت اندازه گیری ولتاژ DC، مقاومت (اهم متر)، تست دیود و ترجیحاً تست ترانزیستور (hFE) باشد.
• هویه قلمی با کنترل دما: یک هویه 30 تا 40 وات با قابلیت تنظیم دما برای جلوگیری از داغ شدن بیش از حد و بلند شدن پدهای مسی روی برد ایده آل است.
• سیم لحیم و روغن فلور (Flux): سیم لحیم با قطر 0.8 میلی متر و کیفیت بالا به همراه روغن فلور برای ایجاد اتصالات رسانا و براق ضروری است.
• قلع کش (پمپ مکش لحیم): برای تخلیه لحیم قدیمی از سوراخ های برد هنگام تعویض قطعات سوخته.
• ست پیچ گوشتی ساعتی و ریز: شامل پیچ گوشتی های دو سو و چهار سو در سایزهای مختلف برای باز کردن پیچ های ریز قاب رادیو.
• الکل ایزوپروپیل و مسواک نرم: برای تمیز کردن برد از جرم، گرد و غبار و باقی مانده های روغن فلور پس از لحیم کاری.
• ذره بین یا لوپ تعمیراتی: برای بررسی دقیق ترک های ریز روی مدار چاپی و پایه های قطعات سطحی (SMD).
• اسپری ناهید یا کنتاکت شور: برای تمیز کردن پتانسیومتر ولوم و کلیدهای فشاری که دچار اکسیداسیون و ایجاد صدای خش خش شده اند.

آشنایی با قطعات اصلی رادیو ترانزیستوری و عملکرد آن ها

درک عملکرد هر قطعه به شما کمک می کند تا هنگام عیب یابی، سریع تر منبع مشکل را شناسایی کنید. رادیوهای ترانزیستوری معمولاً از معماری سوپر هتروداین استفاده می کنند که در آن سیگنال دریافتی با یک سیگنال نوسان ساز محلی ترکیب شده و به یک فرکانس میانی ثابت تبدیل می شود. قطعات کلیدی این مدار عبارتند از:

• آنتن فریت و سیم پیچ: مسئول دریافت امواج رادیویی محیط و انتقال آن به مدار تنظیم فرکانس.
• خازن متغیر (تینر): قطعه ای مکانیکی که با چرخاندن پیچ کوک، ظرفیت آن تغییر کرده و فرکانس ایستگاه مورد نظر را تنظیم می کند.
• ترانزیستورهای BJT (NPN و PNP): قلب تپنده رادیو که وظیفه تقویت سیگنال ضعیف رادیویی و سیگنال صدا را بر عهده دارند.
• مقاومت ها: برای کنترل جریان الکتریکی و ایجاد ولتاژ بایاس مناسب برای پایه های ترانزیستور استفاده می شوند.
• خازن های الکترولیت و سرامیکی: خازن های الکترولیت برای فیلتر کردن نویز منبع تغذیه و کوپلاژ سیگنال صدا، و خازن های سرامیکی برای مدارات فرکانس بالا کاربرد دارند.
• پتانسیومتر ولوم: یک مقاومت متغیر که سطح ولتاژ سیگنال صدا را قبل از ورود به طبقه نهایی تقویت کننده تنظیم می کند.
• بلندگو: مبدل نهایی که سیگنال الکتریکی تقویت شده را به امواج صوتی قابل شنیدن تبدیل می کند.

راهنمای گام به گام عیب یابی رادیو ترانزیستوری

عیب یابی اصولی نیازمند یک رویکرد منطقی و مرحله به مرحله است. پریدن به نتیجه گیری های سریع بدون بررسی مدار می تواند منجر به تعویض بی مورد قطعات سالم شود. مراحل زیر را به دقت دنبال کنید:

گام اول: بررسی ظاهری و بصری دقیق

پس از باز کردن قاب رادیو، ابتدا یک بازرسی چشمی کامل انجام دهید. به دنبال علائم سوختگی، سیاه شدن روی برد، نشتی مواد شیمیایی از باتری های قدیمی، قطعی سیم های رابط بین بلندگو و برد، و یا لق شدن پایه های قطعات بزرگ باشید. بسیاری از اوقات مشکل با یک لحیم سرد (Cold Solder Joint) یا قطعی سیم آنتن به سادگی قابل حل است.

گام دوم: تست و عیب یابی مدار تغذیه

بیش از نیمی از مشکلات رادیوهای قدیمی به منبع تغذیه مربوط می شود. ابتدا ولتاژ باتری ها را با مولتی متر اندازه بگیرید. سپس کلید روشن و خاموش را بررسی کنید؛ اکسیداسیون داخلی کلیدها باعث قطع جریان می شود. با قرار دادن مولتی متر روی حالت ولتاژ DC، ولتاژ را در دو سر ورودی اصلی برد اندازه بگیرید. اگر ولتاژ وجود ندارد، مسیر را از باتری به سمت کلید و سپس به برد ردیابی کنید تا نقطه قطع جریان را بیابید.

گام سوم: تست مسیر صدا و تقویت کننده

اگر رادیو روشن می شود اما صدایی ندارد، مدار صدا را تست کنید. رادیو را روشن کرده و ولوم را تا نیمه باز کنید. با یک پیچ گوشتی فلزی کوچک، به آرامی به پایه ورودی پتانسیومتر ولوم (پایه وسطی) ضربه بزنید. اگر صدای وزوز یا تق تق از بلندگو شنیده شد، نشان می دهد که طبقه تقویت کننده صدا و بلندگو سالم هستند و مشکل در مراحل قبلی (مدار تیونر یا فرکانس میانی) است. اگر صدایی شنیده نشد، مشکل از بلندگو، پتانسیومتر ولوم یا ترانزیستورهای خروجی صدا است.

گام چهارم: بررسی مدار تیونر و دریافت سیگنال

اگر صدای وزوز وجود دارد اما ایستگاهی دریافت نمی شود، مشکل در بخش دریافت سیگنال است. اتصالات سیم پیچ آنتن را بررسی کنید. خازن متغیر (تینر) را به دقت نگاه کنید؛ تیغه های آن نباید با هم تماس داشته باشند یا خمیده شده باشند. گاهی اوقات تمیز کردن تیغه های خازن متغیر با الکل و یک قلم موی نرم، مشکل دریافت سیگنال را به طور کامل برطرف می کند.

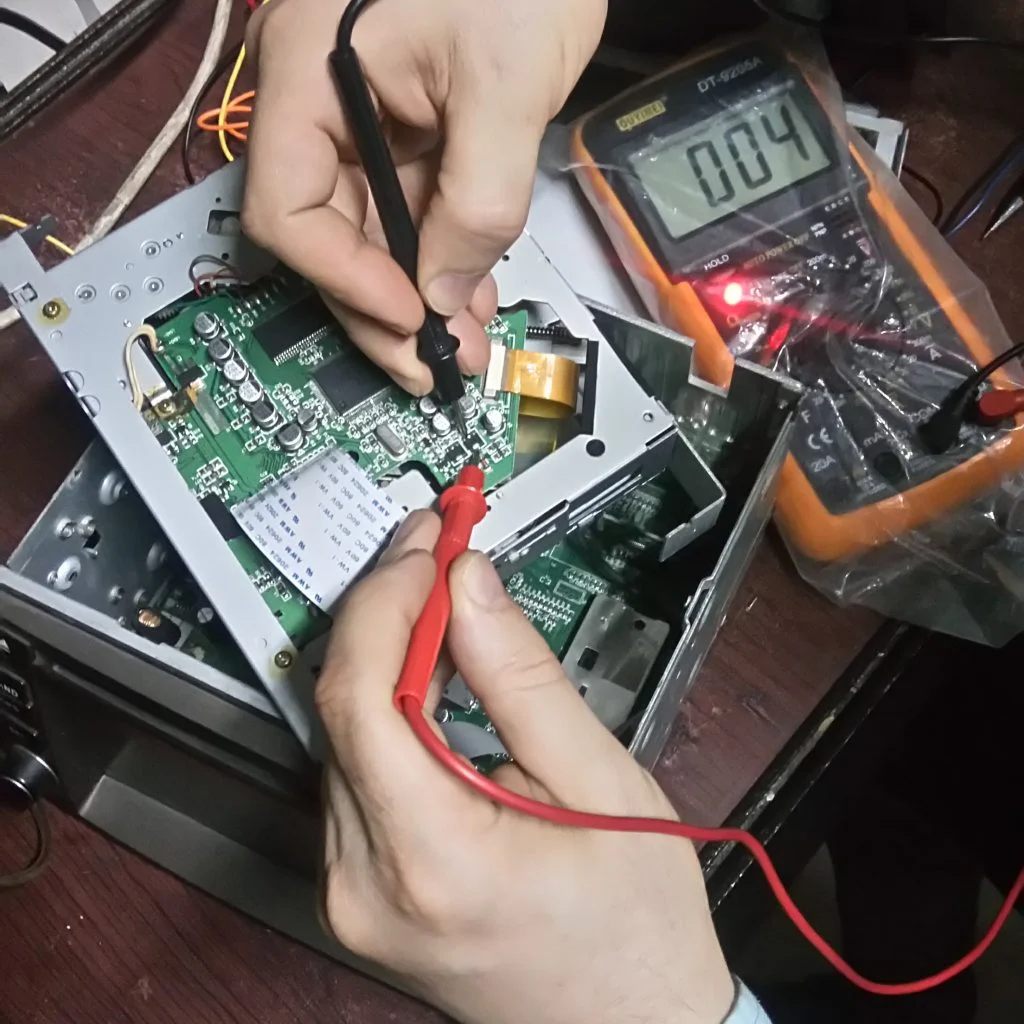

روش های تست قطعات الکترونیکی با مولتی متر (سطح حرفه ای)

تشخیص سلامت قطعات نیازمند دانش استفاده صحیح از مولتی متر است. در ادامه روش تست هر قطعه به صورت جداگانه توضیح داده شده است:

تست مقاومت

برای تست دقیق مقاومت، حتماً باید حداقل یکی از پایه های آن را از روی برد لحیم کاری جدا کنید. وجود قطعات موازی در مدار باعث می شود عدد نمایش داده شده توسط مولتی متر اشتباه باشد. سلکتور مولتی متر را روی محدوده اهم متر قرار دهید. پراب ها را به دو سر مقاومت متصل کنید. عدد نمایش داده شده باید با مقدار اسمی مقاومت (با در نظر گرفتن درصد تلرانس) مطابقت داشته باشد. اگر مولتی متر عدد بی نهایت (OL) را نشان دهد، مقاومت سوخته و مدار باز شده است.

تست خازن

خازن های الکترولیت قدیمی مستعد خشک شدن یا باد کردن هستند. برای تست اولیه، خازن را از مدار خارج کرده و پایه های آن را با یک مقاومت تخلیه کنید. اگر مولتی متر شما قابلیت تست ظرفیت خازن دارد، آن را اندازه بگیرید. در غیر این صورت، مولتی متر را روی حالت تست دیود یا اهم متر قرار دهید. با اتصال پراب ها به پایه های خازن، عدد باید ابتدا تغییر کرده و سپس به سمت بی نهایت برود (فرآیند شارژ). اگر مولتی متر بوق ممتد بزند یا مقاومت نزدیک به صفر نشان دهد، خازن اتصال کوتاه کرده و باید تعویض شود.

تست ترانزیستور BJT

ترانزیستور را می توان به عنوان دو دیود متصل به هم در نظر گرفت. مولتی متر را روی حالت تست دیود قرار دهید. برای یک ترانزیستور NPN، پراب قرمز (مثبت) را به پایه بیس (B) و پراب مشکی (منفی) را به پایه امیتر (E) وصل کنید. مولتی متر باید افت ولتاژی حدود 0.6 تا 0.7 ولت نشان دهد. همین آزمایش را برای پایه کلکتور (C) تکرار کنید. اگر در هر دو حالت عدد OL نشان داده شد یا عدد صفر بود، ترانزیستور سوخته است. برای ترانزیستورهای PNP، جای پراب های قرمز و مشکی را برعکس کنید.

تست بلندگو

بلندگو در واقع یک سیم پیچ با مقاومت مشخص است. سلکتور مولتی متر را روی حالت بازر (تست بوق) یا کمترین محدوده اهم قرار دهید. پراب ها را به دو ترمینال بلندگو متصل کنید. باید صدای بوق کوتاهی شنیده شود و مولتی متر مقاومتی نزدیک به 4، 8 یا 16 اهم (بسته به مشخصات بلندگو) را نشان دهد. اگر مقاومت بی نهایت باشد، سیم پیچ داخلی بلندگو قطع شده و دستگاه نیاز به تعویض یا سیم پیچی مجدد دارد.

مراحل تعویض قطعه و لحیم کاری اصولی روی برد

لحیم کاری غیر اصولی می تواند باعث ایجاد اتصالات ناپایدار یا آسیب به مدار چاپی شود. برای تعویض یک قطعه معیوب، مراحل زیر را دنبال کنید:

1. محل قطعه معیوب را مشخص کرده و با استفاده از هویه داغ و قلع کش، لحیم قدیمی را از سوراخ های برد تخلیه کنید.
2. پایه های قطعه جدید را به اندازه لازم خم کرده و در سوراخ های مربوطه روی برد قرار دهید.
3. نوک هویه را همزمان به پایه قطعه و پد مسی روی برد لمس کنید و سیم لحیم را به آن ها برسانید تا ذوب شود و اطراف پایه را بپوشاند.
4. هویه را بردارید و اجازه دهید لحیم به طور طبیعی و بدون دمیدن هوا سرد شود تا اتصالی براق و محکم ایجاد شود.
5. اضافه لحیم ها را با سیم چین کوتاه کنید و محل را با الکل ایزوپروپیل تمیز نمایید.

جدول جامع قطعات رادیو ترانزیستوری و علائم خرابی

نکات طلایی نگهداری و پیشگیری از خرابی رادیوهای قدیمی

پیشگیری همیشه بهتر و کم هزینه تر از تعمیر است. با رعایت نکات زیر می توانید عمر رادیو ترانزیستوری خود را برای دهه های آینده تضمین کنید:

• خارج کردن باتری ها: اگر قصد دارید برای مدت طولانی (بیش از یک ماه) از رادیو استفاده نکنید، حتماً باتری ها را خارج کنید. نشت اسید باتری های قلیایی قدیمی می تواند مسیرهای مسی برد را به طور کامل از بین ببرد.
• کنترل رطوبت محیط: رطوبت دشمن اصلی قطعات الکترونیکی و باعث ایجاد زنگ زدگی در پایه های فلزی و خازن متغیر می شود. رادیو را در محیطی خشک و دارای تهویه مناسب نگهداری کنید.
• جلوگیری از ضربه و لرزش: قطعات داخلی رادیوهای قدیمی با لحیم های سربی قدیمی متصل شده اند که در برابر لرزش های شدید شکننده هستند. از قرار دادن رادیو در کنار بلندگوهای پرقدرت که لرزش ایجاد می کنند خودداری کنید.
• استفاده دوره ای: بهترین روش نگهداری از وسایل الکترونیکی قدیمی، روشن کردن آن ها حداقل ماهی یک بار به مدت 15 دقیقه است. این کار باعث گرم شدن قطعات و تبخیر رطوبت احتمالی جمع شده در داخل دستگاه می شود.

پرسش های متداول درباره تعمیر رادیو ترانزیستوری

نتیجه گیری

تعمیرات رادیو ترانزیستوری کاری دشوار و غیرممکن نیست، بلکه نیازمند صبر، حوصله و دنبال کردن یک روند منطقی و گام به گام است. با شناسایی دقیق مشکل، استفاده از ابزارهای مناسب و به کارگیری تکنیک های صحیح تست و لحیم کاری، شما نه تنها در هزینه های تعمیر صرفه جویی می کنید، بلکه لذت بی نظیر احیای یک دستگاه کلاسیک و شنیدن دوباره صدای گرم آن را تجربه خواهید کرد. به یاد داشته باشید که عجله در عیب یابی می تواند منجر به آسیب های ثانویه شود، بنابراین همیشه با بررسی ساده ترین و محتمل ترین علل شروع کنید.
