جرقه زن پکیج چیست؟ راهنمای کامل عیب یابی، انواع و هزینه تعویض 1405

جرقه زن پکیج قطعه ای حیاتی در سیستم گرمایشی است که با دریافت فرمان از برد کنترل و ایجاد قوس الکتریکی با ولتاژ بالا، موجب اشتعال گاز در مشعل و روشن شدن دستگاه می شود. خرابی این قطعه یا اجزای مرتبط مانند ترانس جرقه زن، الکترود یا کابل های اتصال، منجر به جرقه نزدن پکیج، روشن نشدن شعله و نمایش کد خطا می گردد. تشخیص دقیق علت از طریق بررسی فاصله الکترود، تمیز کردن دوده، تست سلامت ترانس و بررسی اتصالات امکان پذیر است و در صورت فرسودگی، تعویض آن توسط تکنسین مجرب توصیه می شود.

جرقه زن پکیج چیست و چه وظیفه ای دارد

جرقه زن پکیج دیواری قلب تپنده سیستم احتراق است. این قطعه کوچک اما حیاتی، وظیفه دارد تا در کسری از ثانیه، ولتاژ پایین برق شهری را به ولتاژی بسیار بالا تبدیل کند. این اختلاف پتانسیل شدید باعث ایجاد قوس الکتریکی در نوک الکترود می شود. زمانی که این جرقه با مخلوط گاز و هوای ورودی به مشعل برخورد کند، عمل احتراق آغاز شده و شعله اصلی پکیج شکل می گیرد.

بدون عملکرد صحیح جرقه زن، شیر گاز ممکن است باز شود اما شعله ای شکل نگیرد که این موضوع نه تنها باعث عدم تامین آب گرم و گرمایش می شود، بلکه می تواند منجر به تجمع گاز در محفظه احتراق و ایجاد خطرات ایمنی جدی گردد. به همین دلیل، پکیج های مدرن به سنسورهای تشخیص شعله مجهز هستند که در صورت عدم تشکیل شعله پس از چند بار تلاش جرقه زن، جریان گاز را به طور کامل قطع می کنند.

انواع جرقه زن پکیج دیواری

در بازار تاسیسات و گرمایش، جرقه زن ها بر اساس مکانیزم تولید جرقه به دو دسته اصلی تقسیم می شوند. شناخت این تفاوت ها به شما کمک می کند تا در زمان عیب یابی یا خرید قطعه یدکی، انتخاب دقیق تری داشته باشید.

1. جرقه زن پیزوالکتریک

این نوع جرقه زن بیشتر در پکیج های قدیمی یا مدل های بدون برد الکترونیکی پیشرفته دیده می شود. مکانیزم آن بر پایه خاصیت پیزوالکتریک برخی کریستال ها استوار است. با فشار دادن یک ضربه زن مکانیکی، فشار ناگهانی به کریستال وارد شده و ولتاژ بالایی تولید می کند که منجر به ایجاد جرقه می شود.

• مزایا: عدم نیاز به برق شهری، سادگی ساختار، هزینه پایین.
• معایب: نیاز به فشار دستی، استهلاک مکانیکی ضربه زن، احتمال کاهش قدرت جرقه در محیط های مرطوب.

2. جرقه زن الکترودی

این مدل استاندارد رایج در تمام پکیج های دیواری مدرن است. در این سیستم، برد کنترل پکیج فرمان روشن شدن را صادر کرده و ترانس جرقه زن، ولتاژ 220 ولت شهری را به ده ها هزار ولت تبدیل می کند. این ولتاژ بالا از طریق یک کابل نسوز به الکترود جرقه زن هدایت شده و در فاصله مشخصی از بدنه مشعل، جرقه ایجاد می کند.

• مزایا: عملکرد کاملا اتوماتیک، قدرت جرقه یکنواخت و بالا، هماهنگی دقیق با سنسورهای ایمنی پکیج.
• معایب: وابستگی به سلامت برد کنترل و ترانس، حساسیت به رطوبت و دوده گرفتن نوک الکترود.

مکانیزم دقیق عملکرد و نقش ترانس جرقه زن

بسیاری از کاربران اصطلاح جرقه زن و ترانس جرقه زن را به جای یکدیگر به کار می برند، اما این دو متمایز هستند. ترانس جرقه زن یک مبدل ولتاژ است که وظیفه دارد ولتاژ پایین را به ولتاژ بسیار بالا تبدیل کند. این ولتاژ بالا از طریق یک کابل سیلیکونی نسوز به الکترود جرقه زن منتقل می شود.

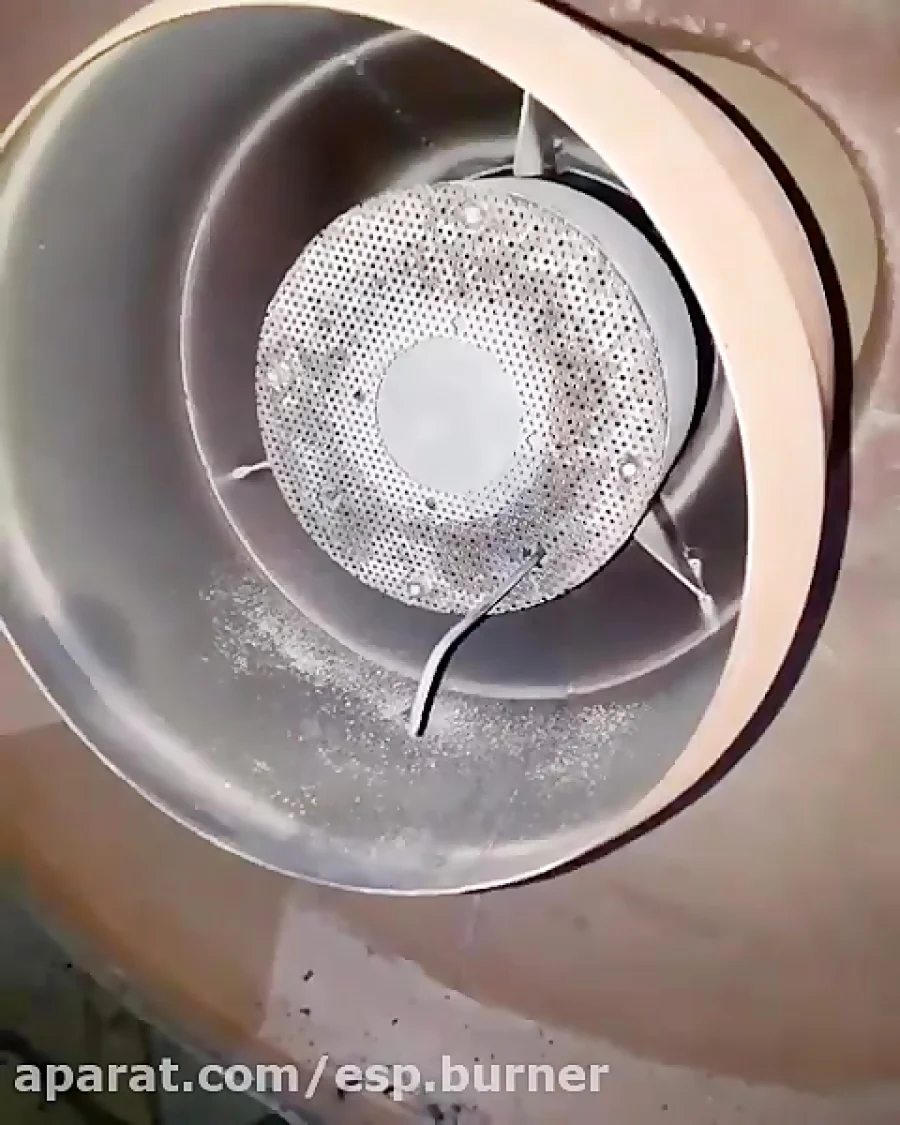

الکترود جرقه زن خود از دو بخش اصلی تشکیل شده است: یک مغزی فلزی رسانا و یک پوشش عایق سرامیکی. وظیفه سرامیک، جلوگیری از تخلیه الکتریکی زودرس و هدایت جریان فقط به نوک الکترود است. فاصله استاندارد بین نوک الکترود جرقه زن و سطح مشعل یا الکترود مقابل، باید بین 3 تا 5 میلی متر باشد. اگر این فاصله بیشتر شود، جرقه ضعیف شده یا اصلا ایجاد نمی شود و اگر کمتر باشد، احتمال اتصال کوتاه یا آسیب به سرامیک وجود دارد.

9 علت اصلی جرقه نزدن پکیج دیواری

زمانی که پکیج روشن نمی شود یا صدای جرقه شنیده نمی شود، مشکل لزوماً از خود قطعه جرقه زن نیست. بر اساس بررسی های فنی، 9 علت شایع در این زمینه وجود دارد:

1. کثیفی و دوده گرفتن نوک الکترود: تجمع کربن و دوده روی نوک الکترود مانند یک عایق عمل کرده و مانع از پرش جرقه می شود.
2. شکستگی یا ترک خوردگی عایق سرامیکی: اگر سرامیک الکترود ترک بخورد، ولتاژ بالا قبل از رسیدن به نوک الکترود، به بدنه فلزی پکیج تخلیه شده و جرقه ای در محل مشعل ایجاد نمی شود.
3. تنظیم نبودن فاصله الکترود: تغییر فاصله بر اثر ضربه یا حرارت زیاد، مانع از تشکیل قوس الکتریکی استاندارد می گردد.
4. قطعی یا فرسودگی کابل جرقه زن: کابل های انتقال ولتاژ بالا به مرور زمان در اثر حرارت خشک شده و ممکن است دچار قطعی داخلی یا نشتی ولتاژ به بدنه شوند.
5. خرابی ترانس جرقه زن: اگر ترانس نتواند ولتاژ را تقویت کند، جرقه ای تولید نخواهد شد. این مشکل گاهی با بوی سوختگی یا تغییر رنگ روی بدنه ترانس همراه است.
6. ایراد در برد کنترل پکیج: برد مغز متفکر دستگاه است. اگر رله یا مدار مربوط به جرقه زن روی برد آسیب دیده باشد، فرمانی برای ایجاد جرقه صادر نمی شود.
7. اتصال الکترود جرقه زن به بدنه: اگر الکترود به اشتباه به قسمت فلزی مشعل چسبیده باشد، ولتاژ به جای ایجاد جرقه در هوا، به زمین منتقل می شود.
8. رطوبت و نفوذ آب: نفوذ آب به محفظه احتراق یا روی اتصالات جرقه زن می تواند مسیر تخلیه الکتریکی را تغییر داده و مانع از عملکرد صحیح شود.
9. خرابی سنسور تشخیص شعله: گاهی جرقه زن به درستی عمل می کند و شعله هم تشکیل می شود، اما چون سنسور یون کثیف یا خراب است، برد فکر می کند شعله ای وجود ندارد و بلافاصله دستور قطع جرقه و گاز را صادر می کند.

تفاوت الکترود جرقه زن با الکترود یون

یکی از رایج ترین اشتباهات در عیب یابی، یکی دانستن این دو قطعه است. در اکثر پکیج های دیواری دو الکترود در کنار مشعل قرار دارند:

• الکترود جرقه زن: وظیفه آن فقط ایجاد جرقه برای روشن کردن اولیه است. معمولا نوک آن تیزتر است و در لحظه استارت، صدای تق تق مشخصی تولید می کند.
• الکترود یون: این قطعه جرقه نمی زند. وظیفه آن تشخیص وجود شعله از طریق رسانایی یون های موجود در آتش است. اگر این الکترود کثیف باشد، پکیج روشن شده اما پس از چند ثانیه خاموش می شود.

راهنمای گام به گام عیب یابی و تست جرقه زن

قبل از تعویض قطعات، انجام یک عیب یابی سیستماتیک می تواند در هزینه و زمان شما صرفه جویی کند. این مراحل را با رعایت کامل نکات ایمنی دنبال کنید:

1. بازرسی چشمی: قاب جلوی پکیج را باز کنید. محل قرارگیری الکترود جرقه زن را در کنار مشعل پیدا کنید. به دنبال شکستگی سرامیک، شل شدگی کابل یا تجمع شدید دوده سیاه باشید.
2. تمیزکاری اصولی: با استفاده از یک مسواک نرم و کمی الکل یا سنباده بسیار نرم، دوده و رسوبات روی نوک الکترود را به آرامی تمیز کنید. از وارد کردن ضربه محکم خودداری کنید زیرا سرامیک به شدت شکننده است.
3. تنظیم فاصله: با استفاده از یک انبر دم باریک، به آرامی پایه الکترود را خم کنید تا فاصله نوک آن تا مشعل دقیقا بین 3 تا 5 میلی متر تنظیم شود.
4. بررسی کابل و اتصالات: مطمئن شوید کابل جرقه زن به درستی به ترانس و الکترود متصل است و عایق آن دچار سوختگی یا پارگی نیست.
5. تست عملی: پس از اطمینان از مونتاژ صحیح، برق و گاز را وصل کنید. دستگاه را در حالت آب گرم مصرفی قرار دهید. باید صدای جرقه ی قوی و منظم را بشنوید و شعله آبی رنگ پایداری تشکیل شود.

اگر پس از انجام این مراحل مشکل پابرجا بود، احتمال خرابی ترانس جرقه زن یا برد کنترل وجود دارد که تست آن ها نیازمند مولتی متر و دانش تخصصی است.

نکات طلایی نگهداری و افزایش عمر جرقه زن

برای به حداقل رساندن احتمال خرابی جرقه زن و کاهش هزینه های تعمیرات، رعایت نکات زیر ضروری است:

• سرویس دوره ای سالانه پکیج توسط تکنسین مجرب، شامل تمیزکاری محفظه احتراق و تنظیم الکترودها.
• اطمینان از تهویه مناسب محیط نصب پکیج برای کاهش تولید دوده ناشی از احتراق ناقص.
• استفاده از قطعات یدکی اصلی و شرکتی. قطعات متفرقه ممکن است از نظر ابعاد یا کیفیت عایق سرامیکی با استاندارد دستگاه همخوانی نداشته باشند.
• جلوگیری از نفوذ رطوبت به داخل دستگاه، به ویژه در زمان شستشوی محیط اطراف پکیج.

برآورد هزینه و قیمت تعویض جرقه زن پکیج در سال 1405

هزینه تعویض جرقه زن پکیج به عوامل متعددی بستگی دارد، از جمله برند پکیج، نوع قطعه و نرخ دستمزد سرویس کار. بر اساس بررسی بازار در سال 1405، قیمت خود قطعه الکترود جرقه زن معمولا در بازه ای مقرون به صرفه قرار دارد، اما اگر ترانس جرقه زن یا برد کنترل نیاز به تعویض داشته باشد، هزینه به طور قابل توجهی افزایش می یابد. توصیه می شود برای دریافت قیمت دقیق و جلوگیری از خرید قطعه نامناسب، ابتدا مدل دقیق پکیج خود را به فروشنده قطعات اعلام کنید یا از یک سرویس کار مجاز استعلام بگیرید. به یاد داشته باشید که ارزان ترین قطعه همیشه اقتصادی ترین انتخاب نیست، زیرا کیفیت پایین می تواند منجر به آسیب به سایر اجزای پکیج شود.
