ساخت ریموت ماشین از صفر تا صد؛ راهنمای کامل با قطعات ساده و آردوینو

ساخت ریموت ماشین یک پروژه الکترونیکی جذاب و کاملاً عملی است که با استفاده از قطعات ارزان قیمت مانند میکروکنترلر آردوینو، ماژول فرستنده و گیرنده رادیویی RF و چند دکمه فشاری می توان آن را در خانه انجام داد. در این راهنما از انتخاب فرکانس مناسب (315 یا 433 مگاهرتز)، تفاوت ریموت های کد فیکس و کد لرن، طراحی مدار، کدنویسی، کدگذاری امنیتی و ساخت بدنه فیزیکی ریموت به صورت گام به گام یاد می گیرید و در پایان می توانید یک ریموت کنترل قابل اعتماد برای خودرو، دزدگیر یا درب پارکینگ بسازید.

ریموت ماشین چیست و چگونه کار می کند؟

ریموت کنترل خودرو یک فرستنده رادیویی کوچک است که با فشردن هر دکمه، یک کد دیجیتال رمزگذاری شده را به صورت بی سیم به گیرنده نصب شده روی کامپیوتر مرکزی خودرو ارسال می کند. سیستم قفل مرکزی خودرو پس از دریافت و رمزگشایی این سیگنال، فرمان مربوطه را اجرا می کند؛ مانند قفل یا باز کردن درها، باز کردن صندوق عقب یا روشن کردن موتور از راه دور.

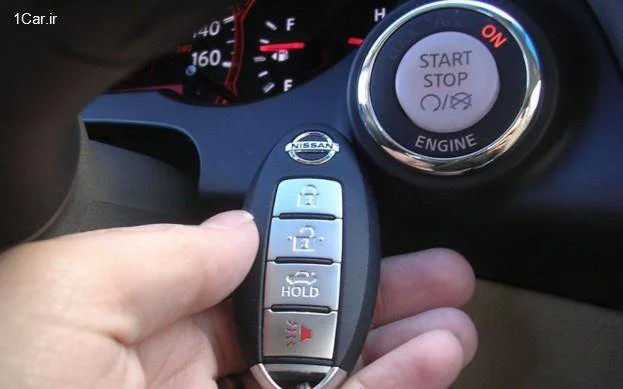

سیستم های مدرن ورود بدون کلید (Keyless Entry) که در صنعت خودرو با نام RKE شناخته می شوند، معمولاً با بردی بین 5 تا 20 متر کار می کنند و از فناوری کدهای چرخشی (Rolling Code) برای جلوگیری از رهگیری سیگنال توسط سارقان استفاده می کنند. این فناوری باعث می شود هر بار که دکمه ریموت فشار داده می شود، کد جدید و متفاوتی تولید شود و کدهای قدیمی دیگر قابل استفاده نباشند.

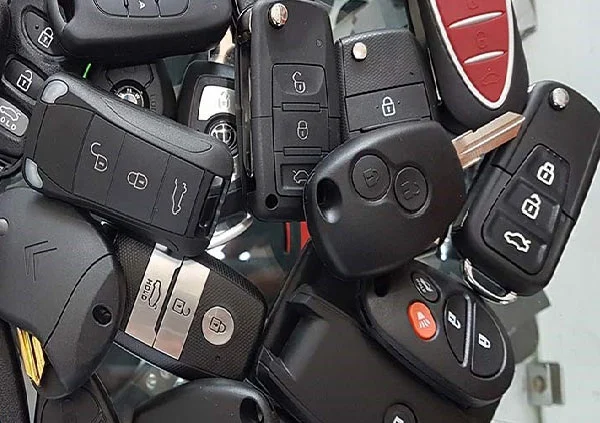

انواع ریموت ماشین بر اساس فناوری ارتباطی

قبل از شروع ساخت، باید بدانید که چند نوع فناوری برای ارتباط بی سیم ریموت با خودرو وجود دارد. انتخاب فناوری مناسب، اولین تصمیم مهم شما در این پروژه است.

ریموت رادیویی (RF)

ریموت های RF رایج ترین نوع ریموت کنترل در خودروها هستند. این ریموت ها از امواج رادیویی در فرکانس های 315 مگاهرتز (رایج در خودروهای آمریکایی و برخی مدل های داخلی) یا 433.92 مگاهرتز (رایج در خودروهای اروپایی، ژاپنی و آسیایی) استفاده می کنند. مزیت اصلی این فناوری، عبور سیگنال از موانع فیزیکی مانند دیوار و بدنه خودرو است و برد مفید آن معمولاً بین 10 تا 50 متر می باشد.

ریموت بلوتوثی

ریموت های بلوتوثی برای کنترل در فواصل کوتاه (حداکثر 10 تا 15 متر) مناسب هستند و نیاز به دید مستقیم بین ریموت و گیرنده ندارند. این فناوری در خودروهای مدرن تر و سیستم های کیلس (Keyless) استفاده می شود که به محض نزدیک شدن کاربر به خودرو، درها را به صورت خودکار باز می کند.

ریموت مادون قرمز (IR)

ریموت های مادون قرمز نیاز به دید مستقیم خطی بین فرستنده و گیرنده دارند و برد آنها محدود به چند متر است. این فناوری در خودروهای قدیمی تر استفاده می شد و امروزه جای خود را به RF داده است، اما هنوز در برخی پروژه های DIY کاربرد دارد.

انواع ریموت ماشین از نظر سیستم کدگذاری

ریموت کد فیکس (Fixed Code)

در این نوع ریموت، کد ارسالی همیشه ثابت است و با هر بار فشردن دکمه، همان کد قبلی ارسال می شود. امنیت این ریموت ها بسیار پایین است زیرا سارقان می توانند با یک گیرنده ساده سیگنال را رهگیری و بعداً بازپخش کنند (Replay Attack). این ریموت ها فقط برای کاربردهای غیرحساس مانند کنترل لامپ یا درب پارکینگ مناسب هستند.

ریموت کد لرن (Learning Code)

در این ریموت ها یک شناسه سریال ثابت وجود دارد اما کد ارسالی در هر بار استفاده کمی تغییر می کند. این ریموت ها امنیت متوسطی دارند و در بیشتر دزدگیرهای خودروی بازار ایران استفاده می شوند.

ریموت هاپینگ یا کد چرخشی (Rolling Code)

امن ترین نوع ریموت است که در خودروهای مدرن استفاده می شود. در این سیستم، ریموت و گیرنده هر دو از یک الگوریتم رمزنگاری یکسان استفاده می کنند و در هر بار استفاده، کد جدید و غیرقابل پیش بینی تولید می شود. حتی اگر سیگنال ضبط شود، قابل استفاده مجدد نخواهد بود. آی سی های HSC301 و HCS301 از معروف ترین تراشه های هاپینگ در بازار هستند.

قطعات مورد نیاز برای ساخت ریموت ماشین

برای شروع پروژه ساخت ریموت کنترل خودرو، به قطعات زیر نیاز دارید. قیمت ها بر اساس بازار ایران در مهر 1405 برآورد شده است:

هزینه کل این قطعات بسته به کیفیت و برند، معمولاً بین 500 هزار تا 1 میلیون تومان می شود که بسیار کمتر از قیمت یک ریموت فابریک خودرو (معمولاً بین 2 تا 8 میلیون تومان) است.

انتخاب میکروکنترلر مناسب برای ریموت ماشین

میکروکنترلر مغز متفکر ریموت شما است. این قطعه وظیفه دارد ورودی دکمه ها را بخواند، کد مناسب را تولید کند و از طریق ماژول RF ارسال نماید. سه گزینه محبوب در بازار ایران وجود دارد:

آردوینو Uno (Arduino Uno)

محبوب ترین برد برای مبتدیان و پروژه های آموزشی است. دارای میکروکنترلر ATmega328P با 14 پین دیجیتال و 6 پین آنالوگ می باشد. مزیت آن وجود هزاران نمونه کد آماده و جامعه کاربری بزرگ است. اما اندازه آن نسبتاً بزرگ است و برای قرار دادن در بدنه کوچک ریموت مناسب نیست، مگر اینکه فقط برای نمونه سازی استفاده شود.

ESP32

یک میکروکنترلر دو هسته ای قدرتمند است که به صورت داخلی دارای وای فای و بلوتوث می باشد. برای ریموت های پیشرفته که نیاز به ارتباط با موبایل یا اینترنت اشیاء (IoT) دارند، گزینه عالی است. قیمت مناسب و اندازه کوچک آن، برای ساخت ریموت واقعی خودرو بسیار مناسب است.

ATtiny85

یک میکروکنترلر 8 پایه بسیار کوچک و کم مصرف است که برای ریموت های نهایی و فشرده ایده آل می باشد. پس از اتمام نمونه سازی با آردوینو، می توانید کد را روی ATtiny85 منتقل کرده و ریموت کوچک و قابل حملی بسازید.

ماژول RF و انتخاب فرکانس مناسب

ماژول های RF در بازار ایران عمدتاً در دو فرکانس 315 مگاهرتز و 433 مگاهرتز عرضه می شوند. انتخاب فرکانس صحیح بسیار مهم است زیرا گیرنده خودرو فقط به فرکانس مشخصی واکنش نشان می دهد.

ماژول فرستنده (TX)

ماژول فرستنده معمولاً 3 پایه دارد: VCC (تغذیه 3 تا 12 ولت)، GND (زمین) و DATA (داده دیجیتال). هرچه ولتاژ تغذیه بالاتر باشد، برد فرستنده بیشتر می شود. با تغذیه 12 ولت می توان به برد حدود 100 متر در فضای باز رسید.

ماژول گیرنده (RX)

ماژول گیرنده معمولاً 4 پایه دارد: VCC، GND و دو پایه DATA. مدل های سوپرهتروداین (Superheterodyne) مانند RXB6 و RXB12 حساسیت بالاتری دارند و برد بهتری ارائه می دهند. این گیرنده ها در خودرو نصب می شوند و سیگنال ارسالی ریموت شما را دریافت می کنند.

مراحل گام به گام ساخت ریموت ماشین

مرحله اول: مونتاژ مدار فرستنده

برای ساخت مدار فرستنده، ابتدا ماژول RF TX را روی برد بورد قرار دهید. پایه VCC را به خروجی 5 ولت آردوینو، پایه GND را به زمین و پایه DATA را به پین دیجیتال 11 آردوینو وصل کنید. سپس چهار دکمه فشاری را بین پین های دیجیتال 2 تا 5 آردوینو و زمین قرار دهید. یک مقاومت پول آپ 10 کیلو اهم بین هر پین دکمه و 5 ولت قرار دهید تا سیگنال در حالت عادی بالا باشد.

مرحله دوم: مونتاژ مدار گیرنده

مدار گیرنده برای نصب روی خودرو طراحی می شود. ماژول RX را روی یک برد سوراخ دار (Perfboard) لحیم کنید. پایه VCC را به تغذیه 12 ولت خودرو، GND را به بدنه خودرو و پایه DATA را به یک پین ورودی Arduino Nano یا ATtiny85 وصل کنید. خروجی های دیجیتال این میکروکنترلر از طریق رله یا ترانزیستور، به قفل مرکزی خودرو متصل می شوند.

مرحله سوم: اتصال آی سی PT2262 و PT2272

اگر می خواهید از روش کدگذاری سخت افزاری استفاده کنید، آی سی PT2262 را در مدار فرستنده و PT2272 را در مدار گیرنده قرار دهید. این دو آی سی باید آدرس یکسانی داشته باشند. آدرس توسط 8 پایه A0 تا A7 تنظیم می شود که می توانند به زمین (LOW)، به VCC (HIGH) یا شناور (FLOAT) متصل شوند. با این تنظیم، می توان تا 6561 آدرس مختلف ایجاد کرد.

کدنویسی ریموت ماشین با آردوینو

برای برنامه نویسی آردوینو، از کتابخانه RCSwitch استفاده می شود که به راحتی سیگنال های RF را تولید و دریافت می کند. این کتابخانه از پروتکل های رایج ریموت کنترل پشتیبانی می کند و کار با آن بسیار ساده است.

#include <RCSwitch.h>


RCSwitch mySwitch = RCSwitch();
const int buttonLock = 2;
const int buttonUnlock = 3;
const int buttonTrunk = 4;
const int buttonAlarm = 5;
void setup() {
pinMode(buttonLock, INPUT_PULLUP);
pinMode(buttonUnlock, INPUT_PULLUP);
pinMode(buttonTrunk, INPUT_PULLUP);
pinMode(buttonAlarm, INPUT_PULLUP);
mySwitch.enableTransmit(11);
mySwitch.setPulseLength(320);
}
void loop() {
if (digitalRead(buttonLock) == LOW) {
mySwitch.send(12345, 24);
delay(500);
}
if (digitalRead(buttonUnlock) == LOW) {
mySwitch.send(12346, 24);
delay(500);
}
if (digitalRead(buttonTrunk) == LOW) {
mySwitch.send(12347, 24);
delay(500);
}
if (digitalRead(buttonAlarm) == LOW) {
mySwitch.send(12348, 24);
delay(500);
}
}

در این کد، هر دکمه یک کد 24 بیتی منحصر به فرد ارسال می کند. اعداد 12345 تا 12348 را می توانید به دلخواه تغییر دهید، اما باید در سمت گیرنده نیز همان کدها را تعریف کنید.

کد سمت گیرنده

#include <RCSwitch.h>


RCSwitch mySwitch = RCSwitch();
const int relayLock = 6;
const int relayUnlock = 7;
const int relayTrunk = 8;
const int relayAlarm = 9;
void setup() {
Serial.begin(9600);
mySwitch.enableReceive(0);
pinMode(relayLock, OUTPUT);
pinMode(relayUnlock, OUTPUT);
pinMode(relayTrunk, OUTPUT);
pinMode(relayAlarm, OUTPUT);
}
void loop() {
if (mySwitch.available()) {
long value = mySwitch.getReceivedValue();
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
if (value == 12345) {
  digitalWrite(relayLock, HIGH);
  delay(300);
  digitalWrite(relayLock, LOW);
}
else if (value == 12346) {
  digitalWrite(relayUnlock, HIGH);
  delay(300);
  digitalWrite(relayUnlock, LOW);
}
else if (value == 12347) {
  digitalWrite(relayTrunk, HIGH);
  delay(300);
  digitalWrite(relayTrunk, LOW);
}
else if (value == 12348) {
  digitalWrite(relayAlarm, HIGH);
  delay(300);
  digitalWrite(relayAlarm, LOW);
}
mySwitch.resetAvailable();
}
}

کدگذاری امنیتی و جلوگیری از هک ریموت

یکی از بزرگترین خطرات در ساخت ریموت ماشین خانگی، امنیت سیگنال است. اگر از کد فیکس استفاده کنید، هر فردی که یک گیرنده ساده RF داشته باشد می تواند کد شما را ضبط و بازپخش کند. برای جلوگیری از این مشکل، باید از روش های رمزنگاری پیشرفته استفاده کنید.

استفاده از کد چرخشی (Rolling Code)

بهترین راه حل، پیاده سازی الگوریتم کد چرخشی است. در این روش، هر بار که دکمه فشار داده می شود، یک کد جدید بر اساس الگوریتم رمزنگاری تولید می شود. آی سی های HCS301 و HSC301 به صورت سخت افزاری این کار را انجام می دهند و می توان آنها را با آردوینو برنامه ریزی کرد.

رمزنگاری AES

اگر از ESP32 استفاده می کنید، می توانید از الگوریتم رمزنگاری AES برای رمز کردن کدها استفاده کنید. این روش امنیت بسیار بالایی دارد اما پیاده سازی آن نیازمند دانش برنامه نویسی پیشرفته است.

ساخت بدنه فیزیکی ریموت

پس از اتمام مدار الکترونیکی، باید یک بدنه مناسب برای ریموت خود طراحی کنید. چند گزینه در دسترس است:

استفاده از قاب آماده

می توانید قاب ریموت یدکی ارزان قیمت از بازار تهیه کنید (معمولاً بین 80 تا 200 هزار تومان) و مدار خود را داخل آن جای دهید. این روش سریع ترین راه برای داشتن ریموت با ظاهر حرفه ای است.

پرینت سه بعدی

اگر به پرینتر سه بعدی دسترسی دارید، می توانید طرح دلخواه خود را در نرم افزارهایی مانند Fusion 360 یا Tinkercad طراحی کنید. این روش به شما آزادی کامل در طراحی می دهد و امکان اضافه کردن جای دکمه های سفارشی، صفحه نمایش OLED و پورت شارژ USB را فراهم می کند.

بدنه پلاستیکی یا فلزی دستی

با استفاده از ورق های پلاستیکی ABS، چوب یا حتی فلز می توانید بدنه را به صورت دستی برش داده و سر هم کنید. این روش نیازمند ابزارهایی مانند اره مویی، سوهان و چسب مخصوص است.

تست و عیب یابی ریموت ماشین

قبل از نصب نهایی روی خودرو، باید ریموت را در شرایط مختلف تست کنید:

تست برد

ابتدا ریموت را در فضای باز و در فواصل مختلف تست کنید. با ماژول معمولی RF و تغذیه 5 ولت، باید بردی حدود 10 تا 20 متر داشته باشید. اگر برد کمتر از حد انتظار است، آنتن را بررسی کنید. برای ماژول های 433 مگاهرتز، طول آنتن بهینه حدود 17.3 سانتی متر سیم مسی است.

تست تداخل

در محیط شهری، سیگنال های RF زیادی وجود دارد که ممکن است با ریموت شما تداخل ایجاد کنند. ریموت را در نزدیکی تجهیزات الکترونیکی مختلف تست کنید تا مطمئن شوید عملکرد پایدار دارد.

تست مصرف باتری

یک ریموت استاندارد باید ماهها با یک باتری کار کند. اگر مصرف باتری ریموت شما بالاست، احتمالاً میکروکنترلر دائماً روشن است. با استفاده از حالت خواب (Sleep Mode) میکروکنترلر، می توانید مصرف را به کمتر از 1 میکروآمپر در حالت استندبای برسانید.

مقایسه هزینه: ساخت ریموت یا خرید ریموت آماده؟

تصمیم نهایی بین ساخت و خرید، به هدف شما از پروژه بستگی دارد:

نکات ایمنی و حقوقی مهم

قبل از شروع پروژه، حتماً این نکات را در نظر بگیرید:

• ساخت ریموت برای خودروهای دیگران بدون اجازه، عملی غیرقانونی است و ممکن است منجر به پیگرد قضایی شود.
• برای خودروی شخصی خود، حتماً از روش های کدگذاری پیشرفته مانند هاپینگ استفاده کنید.
• هرگز ریموت DIY را به عنوان تنها وسیله ورود به خودرو استفاده نکنید. همیشه یک کلید فیزیکی یدک داشته باشید.
• هنگام کار با برق خودرو، باتری را جدا کنید تا از اتصال کوتاه جلوگیری شود.
• مدار ریموت را در محفظه ضدآب قرار دهید تا در برابر باران و رطوبت آسیب نبیند.
• قبل از نصب روی خودرو، عملکرد ریموت را در شرایط مختلف تست کنید تا در زمان حساس دچار مشکل نشوید.

پرسش های متداول

جمع بندی نهایی

ساخت ریموت ماشین یک پروژه بسیار آموزنده است که مفاهیم الکترونیک، مخابرات بی سیم، برنامه نویسی و امنیت سایبری را به صورت عملی به شما آموزش می دهد. با صرف هزینه ای کمتر از یک میلیون تومان و چند ساعت زمان، می توانید یک ریموت کنترل کامل بسازید که برای کنترل دزدگیر، درب پارکینگ، لامپ های حیاط یا ماشین های کنترلی کاملاً مناسب است.

با این حال، برای استفاده به عنوان ریموت اصلی خودروهای واقعی، ساخت ریموت خانگی توصیه نمی شود مگر اینکه از سیستم های رمزنگاری پیشرفته مانند کد چرخشی یا AES استفاده کنید. در این موارد، بهتر است از ریموت های فابریک با امنیت بالا استفاده کنید و ریموت DIY را فقط به عنوان وسیله آموزشی یا کنترل کننده لوازم جانبی به کار ببرید.

اگر تجربه ای در ساخت ریموت ماشین داشته اید یا با چالش خاصی در این پروژه روبرو شده اید، آن را در بخش نظرات با دیگران به اشتراک بگذارید تا جامعه سازندگان ایرانی بتواند از تجربیات یکدیگر استفاده کند.
