راهنمای جامع نصب آنتن مرکزی ساختمان؛ مراحل، تجهیزات و نکات فنی

نصب آنتن مرکزی فرآیندی تخصصی است که با دریافت سیگنال از بالاترین نقطه ساختمان و توزیع آن از طریق کابل کواکسیال، تقویت کننده و اسپلیتر، تصویر شفافی را به چندین واحد به صورت همزمان منتقل می کند. برای یک نصب اصولی، انتخاب آنتن مناسب با باند فرکانسی منطقه، استفاده از کابل تمام مس، جهت یابی دقیق به سمت دکل های فرستنده و تنظیم سیگنال خروجی بین ۵۲ تا ۸۲ دسی بل میکروولت الزامی است. در ساختمان های بزرگ تر، استفاده از تجهیزات حرفه ای مانند تپ آف و مدولاتور برای جلوگیری از افت سیگنال و حتی انتقال تصویر دوربین مداربسته ضروری می باشد.

آنتن مرکزی چیست و چگونه کار می کند؟

آنتن مرکزی یا سیستم MATV (Master Antenna Television) یک شبکه یکپارچه دریافت و توزیع سیگنال است که در بالاترین نقطه ساختمان نصب می شود. وظیفه اصلی این سیستم، دریافت امواج تلویزیونی و رادیویی از ایستگاه های فرستنده، تقویت آن ها و هدایت سیگنال با کمترین افت ممکن به پریزهای آنتن در تمامی واحدهای مسکونی یا تجاری است. برخلاف آنتن های هوایی انفرادی که هر واحد به صورت جداگانه اقدام به نصب آن ها می کند، آنتن مرکزی با حذف ازدیاد آنتن ها در نمای ساختمان، علاوه بر ایجاد منظره ای منظم، پایداری و کیفیت سیگنال را به شکل چشمگیری افزایش می دهد.

مزایای کلیدی استفاده از آنتن مرکزی در ساختمان

نصب یک سیستم آنتن مرکزی استاندارد مزایای فنی و اقتصادی متعددی برای ساکنان و مدیران ساختمان به همراه دارد:

• دریافت سیگنال پایدار و قوی: نصب آنتن در بالاترین نقطه پشت بام و دور از موانع بتنی، گیرندگی امواج را به حداکثر می رساند.
• حذف نویز و پارازیت: استفاده از کابل های کواکسیال استاندارد و شیلد دار، تداخل امواج الکترومغناطیسی محیطی را به حداقل می رساند.
• کاهش هزینه های نگهداری: به جای تعمیر و نگهداری چندین آنتن جداگانه، تنها یک سیستم مرکزی نیاز به سرویس دوره ای دارد.
• زیبایی بصری نمای ساختمان: حذف آنتن های شاخه ای متعدد از پشت بام و نمای بیرونی، از تخریب معماری ساختمان جلوگیری می کند.
• پشتیبانی از تجهیزات جانبی: امکان اتصال سیستم های اعلام حریق، دوربین مداربسته یا پخش کننده های تصویری داخلی به شبکه آنتن مرکزی وجود دارد.

تجهیزات تخصصی و قطعات مورد نیاز برای نصب آنتن مرکزی

یک پکیج کامل آنتن مرکزی از اجزای مختلفی تشکیل شده است که هر کدام نقش حیاتی در کیفیت نهایی تصویر دارند. شناخت این تجهیزات برای نظارت بر کار پیمانکار یا خرید شخصی ضروری است.

۱. آنتن هوایی (UHF و VHF)

آنتن های گیرنده معمولاً در دو باند فرکانسی فعالیت می کنند. باند VHF برای کانال های قدیمی تر و باند UHF برای شبکه های دیجیتال جدیدتر استفاده می شود. آنتن های ترکیبی یا دیپلکس قادرند هر دو باند را به صورت همزمان دریافت کنند. برای مناطق دور از دکل فرستنده، آنتن های یاگی (Yagi) با المان های بیشتر، قدرت گیرندگی بالاتری دارند.

۲. میکسر (Mixer)

میکسر دستگاهی است که سیگنال های دریافت شده از آنتن های UHF و VHF را با هم ترکیب کرده و روی یک کابل کواکسیال واحد ارسال می کند. این کار باعث می شود تنها یک رشته کابل از پشت بام به داخل ساختمان هدایت شود.

۳. تقویت کننده سیگنال (آمپلی فایر یا بوستر)

در مسیر کابل کشی، سیگنال به طور طبیعی دچار افت می شود. تقویت کننده ها با واحد اندازه گیری دسی بل (dB) این افت را جبران می کنند. برای ساختمان های تا ۸ واحد، تقویت کننده های ۲۰ دسی بل و برای ساختمان های بزرگ تر تا ۱۶ واحد یا بیشتر، از تقویت کننده های ۳۰ تا ۴۰ دسی بل استفاده می شود.

۴. اسپلیتر (Splitter) و تپ آف (Tap-off)

اسپلیتر سیگنال ورودی را به چند خروجی با قدرت مساوی تقسیم می کند و برای تعداد واحدهای کم مناسب است. تپ آف اما هوشمندانه تر عمل می کند؛ دارای یک پورت ورودی، یک پورت خروجی (با افت کم) و چند پورت انشعاب (با افت بیشتر) است. این ویژگی باعث می شود سیگنال برای طبقات بالاتر که کابل کوتاه تری دارند، تضعیف نشود و تعادل سیگنال در تمام طبقات حفظ گردد.

۵. کابل کواکسیال و اتصالات

استفاده از کابل کواکسیال تمام مس با مغزی ضخیم و شیلد بافت دار، برای جلوگیری از افت سیگنال حیاتی است. کابل های آلومینیومی یا بی کیفیت، در درازمدت دچار اکسیداسیون و قطعی سیگنال می شوند. همچنین استفاده از فیکسچرهای F Connector باکیفیت برای سوکت زدن انتهای کابل ها الزامی است.

راهنمای گام به گام و اصولی نصب آنتن مرکزی

اجرای این پروژه نیازمند دقت فنی و رعایت ترتیب مراحل است. هرگونه اشتباه در کابل کشی اولیه، هزینه های سنگین تخریب و دوباره کاری را به همراه خواهد داشت.

گام اول: طراحی نقشه و بررسی زیرساخت ساختمان

پیش از خرید تجهیزات، باید نقشه کابل کشی ساختمان بررسی شود. وجود یا عدم وجود داکت رایزر (کانال عمودی عبور تاسیسات) تعیین کننده روش اجراست. در ساختمان های دارای رایزر، کابل کشی از طبقات به پشت بام آسان تر است. در ساختمان های بدون رایزر، باید مسیرهای جایگزین از نمای بیرونی یا داکت های محافظ با رعایت اصول عایق کاری طراحی شود.

گام دوم: انتخاب و نصب پایه و آنتن در بالاترین نقطه

آنتن باید در بلندترین نقطه ممکن پشت بام و ترجیحاً روی خرپشته نصب شود تا هیچ مانع بتنی یا فلزی در مسیر دید آن به سمت دکل های فرستنده قرار نگیرد. پایه آنتن باید با استفاده از رول بولت های قوی یا جوشکاری به سازه اصلی ساختمان متصل شود تا در برابر بادهای شدید مقاوم باشد.

گام سوم: نصب میکسر و تجهیزات الکترونیکی در محیط محافظت شده

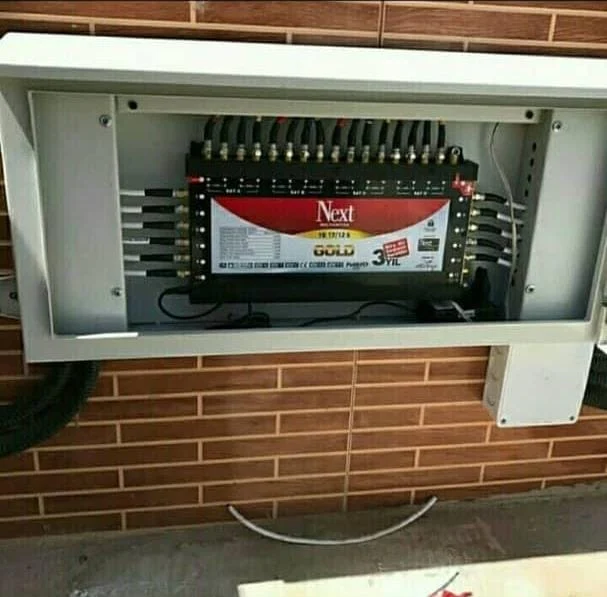

میکسر و تقویت کننده های خطی نباید در معرض مستقیم باران، برف و تابش شدید آفتاب قرار گیرند. بهتر است این تجهیزات درون یک جعبه تقسیم ضد آب (IP65) در پشت بام یا در نزدیک ترین نقطه امن داخل پشت بام نصب شوند.

گام چهارم: کابل کشی اصولی و استاندارد

کابل باید به صورت مستقیم و بدون پیچ و تاب های شدید (زاویه ۹۰ درجه ناگهانی) کشیده شود. هرگونه زدگی یا له شدگی روکش کابل، باعث نفوذ رطوبت و نویز به مغزی مسی می شود. در مسیرهای بیرونی، کابل ها باید با بست های ضد زنگ به دیوار یا داکت محکم شوند.

گام پنجم: نصب اسپلیتر یا تپ آف در طبقات

بر اساس تعداد واحدها، تجهیزات تقسیم سیگنال نصب می شوند. برای مثال، در یک ساختمان ۱۲ واحدی، استفاده از دو عدد اسپلیتر ۶ راه یا یک سیستم ترکیبی تپ آف برای طبقات مختلف، توزیع متعادل تری نسبت به یک اسپلیتر ۱۲ راه ایجاد می کند.

گام ششم: تنظیم دقیق جهت آنتن و تست سیگنال

این مرحله حیاتی ترین بخش کار است. نصاب حرفه ای با استفاده از دستگاه سیگنال سنجه (Signal Meter)، جهت آنتن را به صورت درجه به درجه تغییر می دهد تا بیشترین میزان سیگنال را دریافت کند. سیگنال مطلوب برای تلویزیون های دیجیتال معمولاً بین ۵۲ تا ۸۲ دسی بل میکروولت (dBμV) است. سیگنال کمتر از این محدوده باعث شطرنجی شدن تصویر و سیگنال بسیار بالاتر از آن ممکن است باعث اشباع و نویز در گیرنده شود.

جدول مقایسه تخصصی تجهیزات توزیع سیگنال

نکات ایمنی حیاتی در هنگام نصب در پشت بام

کار در ارتفاع و مجاورت تاسیسات الکتریکی خطرات جدی به همراه دارد. رعایت موارد زیر برای حفظ جان نصاب و ساکنان الزامی است:

• بررسی شرایط جوی: نصب آنتن در روزهای بارانی، برفی یا دارای باد شدید به دلیل لغزندگی پشت بام و احتمال برخورد صاعقه به شدت ممنوع است.
• فاصله از خطوط برق: آنتن و پایه نگهدارنده آن باید حداقل فاصله ایمنی استاندارد (حداقل ۳ متر) را با سیم های برق فشار قوی و کابل های ورودی ساختمان حفظ کنند.
• استفاده از تجهیزات حفاظت فردی: نصاب باید از کفش ایمنی با کف مناسب، کمربند ایمنی در صورت کار در لبه های پرتگاه و کلاه ایمنی استفاده نماید.
• سیستم ارتینگ (Earth): پایه فلزی آنتن مرکزی باید حتماً به سیستم چاه ارت ساختمان متصل شود تا در صورت برخورد صاعقه، جریان الکتریکی به زمین هدایت شده و به تجهیزات داخلی ساختمان آسیب نرسد.

پرسش های متداول درباره نصب آنتن مرکزی

آیا نصب آنتن مرکزی برای ساختمان های قدیمی هم امکان پذیر است؟

بله، اما نیازمند تمهیدات خاص است. در ساختمان های فاقد داکت رایزر، کابل کشی باید از نمای بیرونی و داخل داکت های پی وی سی (PVC) مقاوم در برابر اشعه خورشید انجام شود. همچنین ممکن است نیاز به استفاده از تقویت کننده های قوی تر برای جبران طول مسیر کابل باشد.

چرا تصویر برخی واحدها شطرنجی است در حالی که واحدهای دیگر صاف است؟

این مشکل معمولاً به دلیل عدم تعادل در توزیع سیگنال رخ می دهد. اگر از اسپلیتر معمولی برای تعداد زیادی واحد استفاده شده باشد، واحدهای دورتر افت سیگنال بیشتری را تجربه می کنند. راه حل، بازطراحی سیستم توزیع با استفاده از تپ آف یا نصب یک تقویت کننده خطی اضافی در مسیر واحدهای ضعیف است.

عمر مفید تجهیزات آنتن مرکزی چقدر است؟

آنتن های فلزی با کیفیت و پایه های گالوانیزه در صورت نصب صحیح، بیش از ۱۰ سال عمر می کنند. اما تجهیزات الکترونیکی مانند تقویت کننده ها و میکسرها به دلیل قرارگیری در معرض نوسانات دمایی، معمولاً بین ۳ تا ۵ سال عمر مفید دارند و ممکن است نیاز به تعویض پیدا کنند.

آیا می توان سیستم آنتن مرکزی را به اینترنت یا شبکه داخلی ساختمان متصل کرد؟

خیر، کابل کواکسیال آنتن مرکزی فقط برای انتقال سیگنال های فرکانس رادیویی (RF) طراحی شده است. برای انتقال داده های اینترنتی یا شبکه، باید از کابل های شبکه (CAT6) یا فیبر نوری به صورت مجزا استفاده شود، مگر اینکه از تکنولوژی های خاص تبدیل سیگنال بر روی بستر کواکسیال (MoCA) استفاده شود که در مصارف خانگی رایج نیست.

جمع بندی نهایی

نصب آنتن مرکزی یک سرمایه گذاری بلندمدت برای آسایش ساکنان ساختمان است. یک اجرای اصولی که شامل انتخاب آنتن متناسب با جغرافیای منطقه، استفاده از کابل تمام مس، به کارگیری تجهیزات تقسیم سیگنال استاندارد (مانند تپ آف) و تنظیم دقیق با دستگاه سیگنال سنج باشد، سال ها تصویر شفاف و بدون قطعی را تضمین می کند. با توجه به خطرات کار در ارتفاع و پیچیدگی های فنی تنظیم فرکانس، سپردن این پروژه به نصابان مجرب و دارای تجهیزات اندازه گیری حرفه ای، همواره منطقی ترین و اقتصادی ترین انتخاب خواهد بود.
