خرابی برد ماشین ظرفشویی بوش معمولاً با علائمی مانند روشن نشدن دستگاه، توقف ناگهانی برنامه شستشو، نمایش کدهای خطا روی پنل یا عدم پاسخگویی دکمه ها همراه است. پیش از هر اقدامی، اتصال برق دستگاه را قطع کنید و اتصالات سیم کشی و فیوز ورودی را بررسی نمایید. اگر مشکل از نوسان برق یا اتصالات سست نباشد، احتمال نیم سوز شدن خازن ها، خرابی آی سی تغذیه یا آسیب دیدن رله های روی برد وجود دارد. در صورتی که دانش فنی و ابزار لازم مانند مولتی متر را ندارید، به دلیل خطرات ایمنی و پیچیدگی مدارهای الکترونیکی، تعمیر را به تکنسین های متخصص بسپارید تا از آسیب بیشتر به دستگاه جلوگیری شود.
برد ماشین ظرفشویی بوش چیست و چه وظایفی دارد

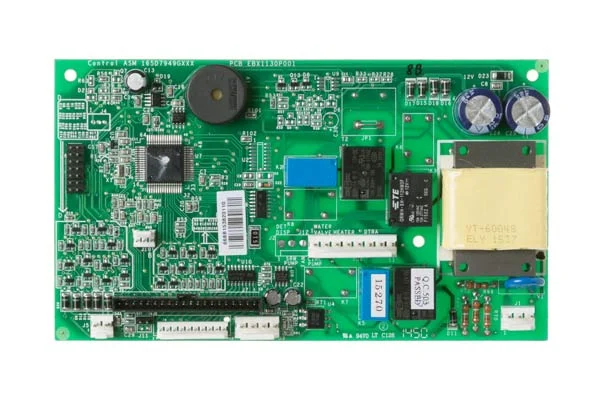

برد الکترونیکی یا همان PCB (Printed Circuit Board) در ماشین ظرفشویی بوش، به عنوان مغز متفکر دستگاه عمل می کند. این قطعه حیاتی وظیفه پردازش داده های دریافتی از سنسورهای مختلف مانند سنسور دما (NTC)، فلومتر (سنسور جریان آب)، سنسور کدورت آب و سوئیچ فشار (هیروستات) را بر عهده دارد. پس از تحلیل این داده ها، برد فرمان های لازم را به عملگرها ارسال می کند. این عملگرها شامل شیر برقی ورودی آب، پمپ تخلیه، پمپ سیرکولاسیون (جت پمپ) و المنت حرارتی می شوند.
در مدل های پیشرفته بوش، برد اصلی با یک برد نمایشگر (Display Module) از طریق کابل های فلت ارتباط برقرار می کند. هرگونه اختلال در این ارتباط یا آسیب به قطعات سطح برد (SMD) مانند میکروکنترلر، خازن های صافی، رله های فرمان و وریستورهای محافظ، می تواند عملکرد کل دستگاه را مختل کند.
هفت نشانه اصلی خرابی برد ظرفشویی بوش
تشخیص دقیق خرابی برد نیازمند بررسی علائم است. برخی از این علائم ممکن است شبیه به خرابی سایر قطعات باشند، اما تکرار آن ها زنگ خطری برای برد اصلی است:
- روشن نشدن کامل دستگاه: اگر دستگاه به برق متصل است اما هیچ چراغ یا نمایشگری روشن نمی شود، احتمال سوختن فیوز ورودی برد یا خرابی مدار سوئیچینگ تغذیه بسیار زیاد است.
- توقف ناگهانی یا ریست شدن حین کار: اگر ماشین ظرفشویی در وسط سیکل شستشو خاموش شده و دوباره راه اندازی می شود، معمولاً نشان دهنده ناپایداری ولتاژ در برد یا داغ کردن بیش از حد آی سی های اصلی است.
- عدم پاسخگویی پنل کنترل: وقتی دکمه ها کار نمی کنند یا فرمان را با تاخیر اجرا می کنند، ممکن است مشکل از برد نمایشگر یا کابل فلت ارتباطی باشد، اما در موارد زیادی خرابی آی سی کنترلر روی برد اصلی عامل آن است.
- نمایش کدهای خطای کاذب: اگر دستگاه به طور مکرر کدهای خطایی را نشان می دهد که با رفع مشکل برطرف نمی شوند (مثلاً خطای آبگیری در حالی که شیر آب باز است)، برد در تفسیر سیگنال سنسورها دچار خطا شده است.
- فعال نشدن هیتر یا پمپ تخلیه: اگر مولتی متر نشان دهد که ولتاژ 220 ولت از برد به سمت المنت یا پمپ تخلیه ارسال نمی شود، رله های مربوطه روی برد سوخته یا لحیم کاری آن ها سرد شده است.
- بوی سوختگی یا آثار دوده: مشاهده تغییر رنگ، سیاه شدگی یا باد کردن خازن ها روی برد، نشانه قطعی آسیب فیزیکی به مدار الکترونیکی است.
- خطای ارتباطی (Communication Error): در مدل های جدید، ناهماهنگی بین برد قدرت و برد نمایشگر منجر به توقف کامل دستگاه می شود.
راهنمای گام به گام عیب یابی تخصصی برد
قبل از تعویض یا تعمیر حرفه ای، می توانید مراحل اولیه عیب یابی را با رعایت کامل نکات ایمنی انجام دهید:
- قطع کامل منبع تغذیه: دوشاخه دستگاه را از پریز برق بکشید. هرگز با دست مرطوب یا در محیط خیس به برد دست نزنید.
- بررسی فیوز و کابل برق: با استفاده از مولتی متر در حالت تست بوق (Continuity)، سلامت فیوز شیشه ای یا سرامیکی روی برد را بررسی کنید. اگر بوق ممتد شنیده نشد، فیوز سوخته است.

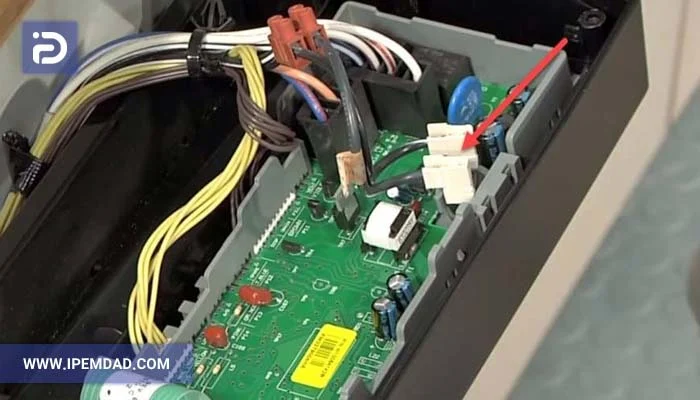

- بازرسی چشمی (Visual Inspection): برد را خارج کرده و زیر نور کافی بررسی کنید. به دنبال خازن های باد کرده (به ویژه در بخش تغذیه)، آثار سوختگی روی مقاومت ها، یا ترک های ریز در مسیرهای مسی (PCB Traces) بگردید.
- تست ولتاژ ورودی و خروجی: پس از اتصال ایمن برق، با رعایت احتیاط کامل، ولتاژ ورودی به برد (220 ولت AC) و ولتاژ خروجی ترانس یا مدار سوئیچینگ (معمولا 12V یا 5V DC) را اندازه گیری کنید. عدم وجود ولتاژ خروجی نشان دهنده خرابی مدار تغذیه است.
- بررسی لحیم کاری ها: نقاط اتصال رله های بزرگ و کانکتورهای اصلی را بررسی کنید. لرزش دستگاه در طول زمان می تواند باعث ایجاد لحیم کاری سرد (Cold Solder Joint) و قطع ارتباط شود که با گرم کردن و شارژ مجدد لحیم برطرف می گردد.
کدهای خطای رایج مرتبط با برد در ماشین ظرفشویی بوش
شناخت کدهای خطا به شما کمک می کند تا منبع مشکل را سریع تر پیدا کنید. اگرچه این کدها همیشه به معنای خرابی صد در صدی برد نیستند، اما ارتباط مستقیمی با عملکرد آن دارند:
- ارور E01 یا E09: این کدها معمولاً نشان دهنده خطای ارتباطی بین برد اصلی (Power Module) و برد نمایشگر (Display Module) هستند. ممکن است کابل فلت شل شده یا یکی از بردها آسیب دیده باشد.
- ارور E15: فعال شدن سیستم ضد آب گرفتگی (AquaStop). اگر نشتی آب وجود نداشته باشد، ممکن است سنسور شناور یا مدار تشخیص آن روی برد اصلی دچار نقص شده باشد.
- ارور E17: مشکل در آبگیری. اگر شیر برقی سالم باشد، ممکن است برد نتواند فرمان باز شدن شیر را ارسال کند که نشان دهنده خرابی رله یا تریاک کنترل کننده روی برد است.
تعمیر قطعه ای یا تعویض کامل برد؟
یکی از تصمیمات مهم، انتخاب بین تعمیر و تعویض است. اگر آسیب محدود به خازن ها، فیوز، دیود یا یک رله خاص باشد، تعمیر قطعه ای (Component-level repair) نه تنها مقرون به صرفه تر است، بلکه از نظر زیست محیطی نیز ترجیح داده می شود. این روش نیازمند مهارت لحیم کاری SMD و دانش الکترونیک است.
اما اگر میکروکنترلر اصلی (CPU) یا حافظه EEPROM دستگاه آسیب دیده باشد، یا مسیرهای مسی برد در اثر رطوبت شدید خورده شده باشند، تعویض کامل برد با یک نمونه اورجینال و هماهنگ با مدل دستگاه، راه حل منطقی تر و پایدارتری خواهد بود. برد های تقلبی یا بدون برنامه ریزی صحیح ممکن است باعث ایجاد مشکلات جدید در دستگاه شوند.
برآورد هزینه تعمیر برد ماشین ظرفشویی بوش در سال 1405
هزینه تعمیر یا تعویض برد به عوامل متعددی از جمله مدل دستگاه، میزان آسیب و تعرفه مرکز خدماتی بستگی دارد. جدول زیر برآوردی از هزینه های رایج در سال 1405 ارائه می دهد:
| نوع خرابی برد | قطعات احتمالی معیوب | برآورد هزینه تعمیر (به تومان) |
|---|---|---|
| نیم سوز شدن خازن ها یا فیوز | خازن صافی، فیوز شیشه ای یا سرامیکی | 1,500,000 تا 2,500,000 |
| خرابی آی سی تغذیه یا رله ها | آی سی سوئیچینگ، رله فرمان، دیود | 2,500,000 تا 4,000,000 |
| آسیب به میکروکنترلر اصلی | میکروکنترلر، حافظه EEPROM | 4,000,000 تا 6,000,000 یا تعویض کامل |
توجه: هزینه های فوق تقریبی بوده و بسته به مدل دقیق ماشین ظرفشویی بوش، میزان آسیب و تعرفه مرکز تعمیراتی متغیر است. برای دریافت قیمت دقیق، دستگاه باید توسط کارشناس عیب یابی شود.
راهکارهای افزایش عمر برد الکترونیکی ظرفشویی
برای جلوگیری از تکرار خرابی برد و افزایش طول عمر دستگاه، رعایت نکات زیر ضروری است:
- استفاده از محافظ برق استاندارد: نوسانات ولتاژ شبکه برق یکی از اصلی ترین دلایل سوختن مدار تغذیه برد است. حتماً از یک محافظ برق باکیفیت و مناسب لوازم خانگی استفاده کنید.
- جلوگیری از نفوذ رطوبت: اطمینان حاصل کنید که واشرهای دور درب و اتصالات داخلی سالم هستند. رطوبت ناشی از نشتی داخلی می تواند به مرور زمان باعث اکسیده شدن و خوردگی مسیرهای برد شود.
- خاموش کردن دستگاه از پریز در زمان های طولانی: اگر برای مدت طولانی از دستگاه استفاده نمی کنید، بهتر است دوشاخه آن را از برق بکشید تا برد در حالت استندبای تحت تنش الکتریکی نباشد.
- سرویس دوره ای: تمیز کردن فیلترها و بررسی شلنگ ها از فشار اضافی به پمپ ها و در نتیجه به مدارهای کنترل کننده آن ها روی برد جلوگیری می کند.
سوالات متداول
آیا می توان برد ماشین ظرفشویی بوش را در منزل تعمیر کرد؟
تنها در صورتی که دانش الکترونیک، ابزار مناسب (مانند هویه، مولتی متر و هیتر) و نقشه مدار را داشته باشید، تعمیرات جزئی مانند تعویض خازن امکان پذیر است. در غیر این صورت، به دلیل خطرات برق گرفتگی و احتمال آسیب غیرقابل جبران به دستگاه، این کار توصیه نمی شود.
چگونه بفهمیم مشکل از برد است یا موتور و پمپ؟
با استفاده از مولتی متر می توانید سلامت سیم پیچ موتور یا پمپ را جداگانه تست کنید. اگر قطعه مکانیکی سالم باشد اما برد ولتاژ لازم را به آن ارسال نکند، مشکل از برد فرمان است. همچنین نمایش کدهای خطای ارتباطی معمولاً مستقیماً به برد اشاره دارد.
آیا تعویض برد نیاز به برنامه ریزی مجدد دارد؟
بله، در بسیاری از مدل های جدید بوش، برد جدید خام است و باید با استفاده از دستگاه های پروگرمر مخصوص، کد مدل و تنظیمات کارخانه روی آن نوشته شود تا با سایر قطعات دستگاه هماهنگ گردد.
