فنر سیم جمع کن جاروبرقی یک فنر حلزونی فلزی است که انرژی مکانیکی را ذخیره کرده و باعث جمع شدن خودکار کابل برق به داخل محفظه دستگاه می شود. در صورتی که سیم جمع کن عمل نکند، معمولاً به دلیل در رفتن فنر از جایگاه، شکستگی آن یا خرابی پلاتین ترمز است. در بسیاری از موارد می توان با باز کردن محفظه، کوک کردن مجدد فنر و جا انداختن صحیح آن، مشکل را بدون نیاز به خرید قطعه جدید حل کرد، اما به دلیل تیز بودن لبه های فنر، این کار نیازمند دقت بالا و رعایت نکات ایمنی است.
سیم جمع کن جاروبرقی چیست و چرا اهمیت دارد؟
جاروبرقی ها برای تامین انرژی خود به کابل های بلندی نیاز دارند که گاهی تا ۷ متر هم می رسند. مدیریت این کابل بلند بدون یک مکانیزم مناسب، باعث گره خوردن، آسیب دیدگی عایق سیم و ایجاد خطر برق گرفتگی یا زمین خوردن افراد می شود. سیم جمع کن (Cord Retractor) راه حلی مهندسی شده برای این مشکل است. قلب تپنده این مکانیزم، فنر سیم جمع کن است که وظیفه ذخیره انرژی کششی و بازگرداندن کابل به داخل بدنه را بر عهده دارد.

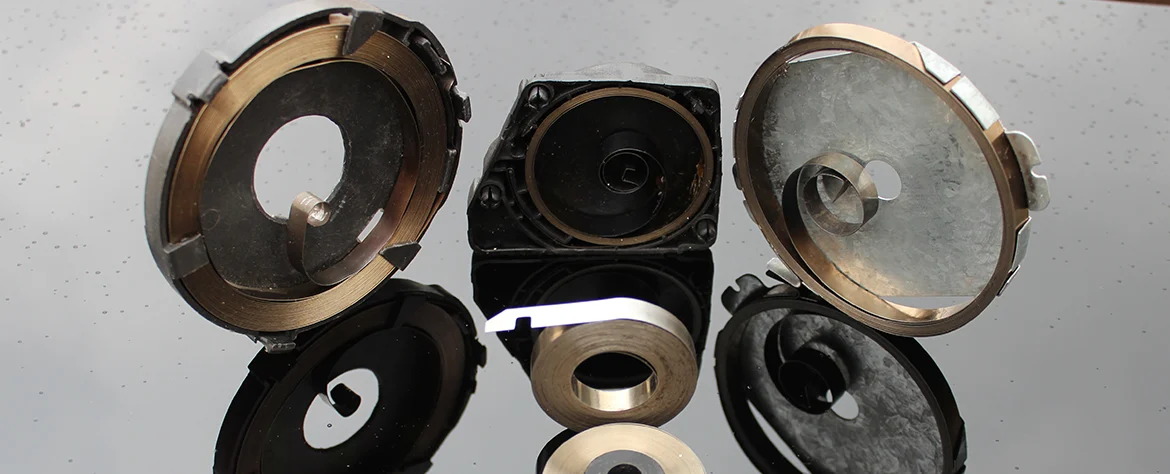

آناتومی و اجزای داخلی مکانیزم سیم جمع کن
برای درک بهتر نحوه تعمیر و نگهداری، باید با اجزای تشکیل دهنده این قطعه آشنا شوید. یک مجموعه سیم جمع کن استاندارد از بخش های زیر تشکیل شده است:

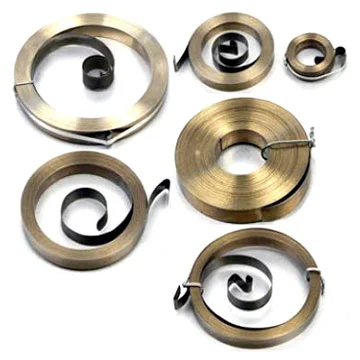

- فنر حلزونی (Spiral Spring): اصلی ترین قطعه که از نوار فولادی فنری با خاصیت ارتجاعی بالا ساخته شده و انرژی را در خود ذخیره می کند.
- شفت یا محور مرکزی: میله ای که فنر دور آن پیچیده می شود و چرخش مکانیزم حول آن صورت می گیرد.
- پلاتین ترمز یا ضامن نگهدارنده: قطعه ای که هنگام کشیدن سیم، با ایجاد اصطکاک یا قفل شدن دندانه ها، از جمع شدن ناگهانی و کنترل نشده سیم جلوگیری می کند.
- درام یا قرقره: استوانه ای که کابل برق دور آن می پیچد و به فنر متصل است.
- پوسته محافظ: قاب پلاستیکی مقاوم که از ورود گرد و غبار و پرز به داخل مکانیزم حساس فنر جلوگیری می کند.
مکانیسم عملکرد؛ ذخیره و آزادسازی انرژی
عملکرد این سیستم بر پایه تبدیل انرژی مکانیکی استوار است. زمانی که شما کابل را به بیرون می کشید، درام مرکزی می چرخد و این چرخش باعث فشرده شدن یا پیچیده تر شدن فنر حلزونی در اطراف شفت می شود. در این حالت، انرژی پتانسیل در فنر ذخیره می گردد. همزمان، مکانیزم پلاتین ترمز اجازه می دهد سیم فقط در جهت بیرون کشیدن حرکت کند و از بازگشت ناگهانی آن جلوگیری می نماید.
هنگامی که دکمه آزادسازی فشار داده می شود، ضامن ترمز رها شده و فنر که تمایل دارد به حالت اولیه و آرام خود بازگردد، با سرعت شروع به باز شدن می کند. این حرکت چرخشی معکوس، درام را به حرکت درآورده و کابل را با نیروی کنترل شده به داخل محفظه می کشد.
انواع سیم جمع کن جاروبرقی بر اساس طراحی و برند
تولیدکنندگان مختلف از طراحی های متفاوتی برای بهینه سازی فضا و دوام استفاده می کنند. شناخت این انواع به شما در خرید قطعه یدکی مناسب کمک می کند:
سیم جمع کن طرح بوش (Constant Force)
این مدل از یک فنر نواری تخت و قدرتمند استفاده می کند که نیروی کشش یکنواختی را در تمام طول کابل ارائه می دهد. این طراحی در جاروبرقی های بوش و برخی مدل های پارس خزر بسیار رایج است و دوام بالایی دارد.
سیم جمع کن پاور یا دوبل وایند (Double Wind)
در این طراحی، فنر به گونه ای پیچیده می شود که در دو لایه روی هم قرار می گیرد. این امر باعث می شود فضای کمتری اشغال کند اما نیروی جمع کنندگی بسیار بالایی داشته باشد. در مدل های پیشرفته ال جی و سامسونگ دیده می شود.
سیم جمع کن های استاندارد ایرانی
برندهایی مانند پارس خزر در مدل های 2000 و 2200 وات معمولاً از مکانیزم های ساده تر اما بسیار قابل تعمیر استفاده می کنند که قطعات یدکی آن ها به وفور و با قیمت مناسب در بازار یافت می شود.
علت های رایج خرابی و جمع نشدن سیم جاروبرقی
خرابی سیم جمع کن همیشه به معنای نیاز به خرید یک مجموعه کامل نیست. شناخت علت دقیق می تواند در هزینه های تعمیر صرفه جویی کند:
- در رفتن فنر از شفت: شایع ترین مشکل که معمولاً بر اثر کشیدن ناگهانی و بیش از حد مجاز سیم (فراتر از توقف خودکار) رخ می دهد. در این حالت فنر سالم است اما از جایگاه خود خارج شده و نیاز به کوک کردن و جا اندازی مجدد دارد.
- شکستگی فنر حلزونی: به دلیل خستگی فلز پس از سال ها استفاده یا کیفیت پایین آلیاژ، ممکن است فنر از وسط دچار شکستگی شود که در این صورت تعویض فنر الزامی است.
- خرابی پلاتین ترمز: اگر ضامن یا پلاتین ترمز شکسته یا فرسوده شود، سیم یا اصلا جمع نمی شود یا با شدت بسیار زیادی به داخل پرتاب می شود که خطرناک است.
- تجمع گرد و غبار و پرز: نفوذ ذرات ریز به داخل درام باعث افزایش اصطکاک و گیر کردن مکانیزم می شود.
هشدار ایمنی مهم: فنرهای سیم جمع کن تحت فشار و کشش بسیار بالایی قرار دارند. لبه های این فنرهای فلزی بسیار تیز و برنده است. در صورت باز کردن محفظه، حتماً از دستکش ضخیم و عینک ایمنی استفاده کنید و مراقب پرتاب ناگهانی فنر به صورت یا دستان خود باشید.
آموزش گام به گام تعمیر و کوک کردن فنر سیم جمع کن
اگر مشکل دستگاه شما فقط در رفتن فنر از جای خود باشد، می توانید با رعایت احتیاط آن را در خانه تعمیر کنید. این فرآیند نیازمند دقت و حوصله است:
- قطع ارتباط با برق: پیش از هر اقدامی، دوشاخه جاروبرقی را کاملاً از پریز برق جدا کنید.
- باز کردن پوسته: با استفاده از پیچ گوشتی مناسب، پیچ های قاب پشتی جاروبرقی که محفظه سیم جمع کن را پوشانده است، باز کنید. مراقب باشید خارهای پلاستیکی نشکنند.
- آزادسازی تنش فنر: اگر فنر هنوز مقداری پیچیده است، با احتیاط و با استفاده از یک ابزار فلزی صاف، اجازه دهید انرژی باقی مانده به آرامی تخلیه شود.
- بازرسی و تمیزکاری: محفظه را با یک دستمال خشک یا برس نرم از هرگونه پرز، مو و گرد و غبار پاک کنید. وجود این ذرات عامل اصلی گیر کردن مکانیزم است.
- کوک کردن و جا اندازی فنر: این حساس ترین مرحله است. فنر را باید در جهت مخالف باز شدن آن (معمولاً ساعتگرد) به آرامی و به صورت لایه به لایه دور شفت مرکزی بپیچید. اطمینان حاصل کنید که انتهای فنر به درستی در شیار مخصوص روی شفت قفل شده است.
- نصب درام و تست: قرقره سیم را روی شفت قرار دهید. قبل از بستن کامل قاب، مقداری از سیم را بیرون کشیده و دکمه را فشار دهید تا از عملکرد روان و یکنواخت جمع شدن آن اطمینان حاصل کنید.
- بستن نهایی: در صورت عملکرد صحیح، قاب را بسته و پیچ ها را محکم کنید.
اگر در هر مرحله ای احساس کردید فنر دچار شکستگی است یا مکانیزم ترمز آسیب دیده است، فرآیند را متوقف کرده و به جای تعمیر، اقدام به تعویض قطعه نمایید.
راهنمای خرید و قیمت حدودی قطعات یدکی
هنگام خرید قطعه یدکی، توجه به مدل دقیق جاروبرقی و اصالت قطعه بسیار مهم است. قیمت ها در بازار ایران بسته به برند، نوسانات ارزی و اصل یا طرح بودن قطعه متغیر است. بر اساس بررسی های بازار، محدوده قیمت ها به شرح زیر است:
| نوع قطعه | برند های رایج | محدوده قیمت حدودی (تومان) |
|---|---|---|
| فنر حلزونی یدکی (به تنهایی) | پارس خزر، بوش، عمومی | ۱۰۰,۰۰۰ تا ۳۵۰,۰۰۰ |
| مجموعه کامل سیم جمع کن (با کابل) | پارس خزر، دوو | ۵۰۰,۰۰۰ تا ۱,۲۰۰,۰۰۰ |
| مجموعه کامل سیم جمع کن (اورجینال) | بوش، ال جی، سامسونگ | ۱,۵۰۰,۰۰۰ تا ۳,۰۰۰,۰۰۰ |
| پلاتین یا ضامن ترمز یدکی | عمومی | ۵۰,۰۰۰ تا ۱۵۰,۰۰۰ |
توجه: قیمت های فوق تقریبی بوده و مربوط به بررسی های بازار در سال جاری است. برای دریافت قیمت دقیق، حتماً کد فنی (Part Number) درج شده روی قطعه قدیمی را با فروشنده چک کنید.
نکات طلایی برای افزایش طول عمر سیم جمع کن
- هرگز سیم را تا آخرین نقطه ممکن بیرون نکشید. اجازه دهید حداقل ۱۰ تا ۱۵ سانتی متر از سیم داخل دستگاه باقی بماند تا ضربه نهایی به فنر وارد نشود.
- هنگام جمع کردن سیم، با دست مقداری از کشش سیم را بگیرید تا با شدت کامل به داخل دستگاه کوبیده نشود. این کار عمر پلاتین ترمز و خود سیم را به شدت افزایش می دهد.
- از خم کردن شدید سیم در نزدیکی محل خروج از بدنه خودداری کنید، زیرا این کار باعث انتقال فشار نامتعارف به شفت داخلی می شود.
- به طور دوره ای (مثلاً سالی یک بار) با استفاده از سری باریک جاروبرقی، دریچه های تهویه اطراف محفظه سیم جمع کن را تمیز کنید تا از ورود پرز به داخل مکانیزم جلوگیری شود.
پرسش های متداول
آیا می توان فنر سیم جمع کن را روغن کاری کرد؟
خیر، روغن کاری فنر حلزونی توصیه نمی شود. روغن باعث جذب گرد و غبار و پرز می شود که در نهایت به یک خمیر چسبنده تبدیل شده و مکانیزم را کاملاً قفل می کند. تمیزکاری خشک با دستمال یا برس بهترین روش است.
اگر سیم جمع کن اصلا کار نکند، آیا مشکل از فیوز دستگاه است؟
مکانیزم سیم جمع کن کاملاً مکانیکی است و ارتباطی با فیوز یا برد الکترونیکی ندارد. اما اگر سیم در حین جمع شدن یا بیرون آمدن باعث قطع و وصل شدن برق دستگاه می شود، مشکل از قطگی رشته های داخلی کابل در محل اتصال به پلاتین های سیم جمع کن است که نیاز به تعویض کابل یا لحیم کاری مجدد دارد.
تفاوت سیم جمع کن اصلی و طرح در چیست؟
نمونه های اصلی از فولاد فنری با آلیاژ مخصوص و تست خستگی بالا (بیش از ۸۰۰۰ سیکل) ساخته می شوند و پلاستیک بدنه آن ها در برابر حرارت مقاوم است. نمونه های طرح معمولاً از فنرهای ضعیف تر استفاده می کنند که ممکن است پس از چند ماه استفاده، خاصیت ارتجاعی خود را از دست داده یا بشکنند.
جمع بندی
فنر سیم جمع کن جاروبرقی، قهرمان خاموش نظافت خانه است که با مکانیزم ساده اما هوشمندانه خود، از آشفتگی کابل ها جلوگیری می کند. خرابی این قطعه لزوماً به معنای پایان کار جاروبرقی یا نیاز به هزینه های سنگین نیست. با شناخت ساختار داخلی، تشخیص درست علت خرابی (در رفتگی فنر در مقابل شکستگی) و رعایت نکات ایمنی، می توان در بسیاری از موارد این قطعه را در خانه تعمیر و دوباره راه اندازی کرد. در صورت نیاز به تعویض، انتخاب قطعه با کیفیت و متناسب با مدل دستگاه، ضامن آرامش و ایمنی شما در استفاده های طولانی مدت خواهد بود.
