قیمت برد چای ساز بسته به برند، مدل و نوع تکنولوژی به کار رفته در آن از حدود 850 هزار تومان برای برد های ساده و یونیورسال شروع شده و برای مدل های لمسی و هوشمند برند هایی مانند فلر، بوش و فیلیپس تا بیش از 6 میلیون تومان نیز می رسد. هزینه تعمیر برد در صورت سوختن قطعات خاص مانند آی سی تغذیه بین 100 تا 500 هزار تومان است، اما در صورت آسیب جدی به فیبر مدار چاپی، تعویض کامل برد با نمونه اورجینال منطقی تر خواهد بود. در ادامه این راهنما به بررسی دقیق قیمت روز برند های معتبر، علائم خرابی و نکات کلیدی خرید می پردازیم.
برد چای ساز چیست و چه وظایفی بر عهده دارد؟

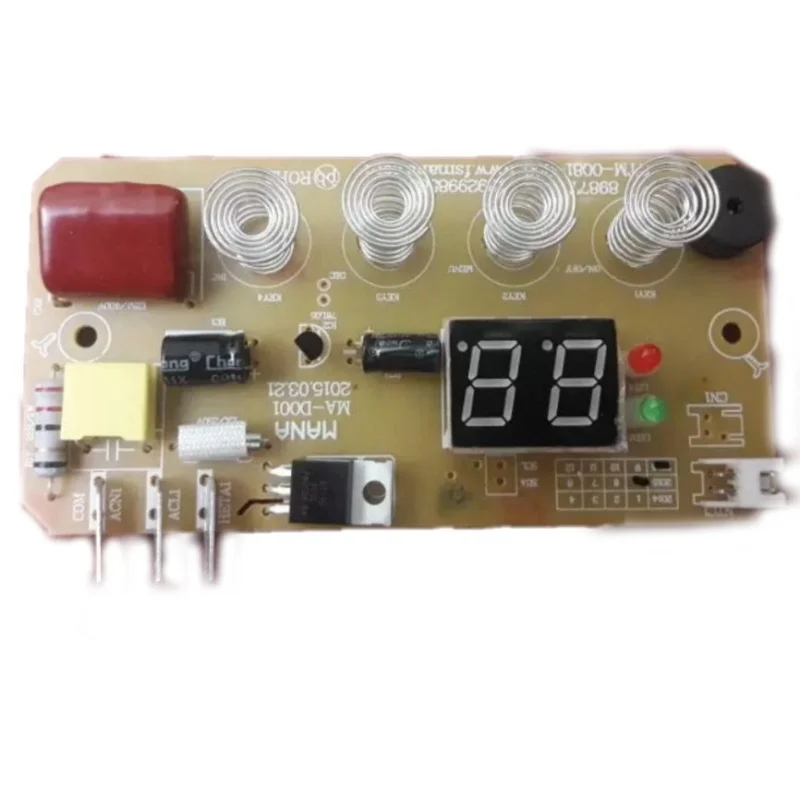

دستگاه های چای ساز امروزی از یک سیستم پیچیده الکترونیکی برای مدیریت فرایند دم آوری استفاده می کنند. برد چای ساز در واقع مغز متفکر و مرکز فرماندهی دستگاه شما است. این قطعه یک مدار الکترونیکی پیشرفته است که وظیفه دریافت دستورات کاربر از طریق دکمه ها یا صفحه لمسی و تبدیل آن ها به سیگنال های الکتریکی برای سایر قطعات را بر عهده دارد.
وظایف اصلی برد کنترل چای ساز عبارتند از:
- مدیریت و کنترل دقیق دمای آب با استفاده از دریافت اطلاعات از سنسور دما یا ترمیستور.
- قطع و وصل جریان برق ورودی به المنت حرارتی به کمک رله های الکترونیکی.
- فعال سازی برنامه های پیش فرض مانند حالت دم کشیدن، گرم نگه دارنده و جوشاندن سریع.
- نمایش کد های خطا و ارور روی صفحه نمایشگر در صورت بروز مشکل در سایر قطعات.
- کنترل زمان بندی دقیق برای جلوگیری از جوش آوردن بیش از حد آب و سوختن دستگاه.
این برد از قطعات حساسی مانند میکروکنترلر، آی سی تغذیه، خازن ها، مقاومت ها، دیود ها و ترانزیستور ها تشکیل شده است که همگی روی یک فیبر مدار چاپی سوار شده و به صورت یک سیستم یکپارچه عمل می کنند.
علائم خرابی برد کنترل چای ساز
تشخیص به موقع خرابی برد می تواند از آسیب رسیدن به سایر قطعات مانند المنت یا کتری جلوگیری کند. اگر با هر یک از علائم زیر رو به رو شدید، احتمال خرابی برد الکترونیکی وجود دارد:
- روشن نشدن دستگاه: چای ساز با وجود اتصال به برق و سالم بودن پریز و کابل، هیچ واکنشی نشان نمی دهد و صفحه نمایشگر آن کاملا خاموش است. این مشکل معمولا به دلیل سوختن آی سی تغذیه یا فیوز روی برد رخ می دهد.
- خاموش شدن ناگهانی: دستگاه در حین کار و پیش از رسیدن آب به نقطه جوش، به صورت خود به خود خاموش می شود و دیگر روشن نمی گردد.
- کار نکردن دکمه ها یا صفحه لمسی: شما دکمه ها را فشار می دهید اما دستگاه هیچ دستوری را دریافت نمی کند. این ایراد می تواند ناشی از خرابی میکروسوئیچ ها یا آسیب دیدن بخش ورودی سیگنال روی برد اصلی باشد.
- جوش آوردن مداوم آب: ترموستات یا سنسور دما اطلاعات اشتباه به برد می فرستد و برد فرمان قطع شدن را به رله و المنت صادر نمی کند. در این حالت آب به صورت مداوم می جوشد و بخار زیادی تولید می شود.
- نمایش کد های خطای عجیب: در مدل های دیجیتال، بروز اتصالی یا خرابی در سنسور ها باعث می شود برد کد های ارور خاصی را روی نمایشگر نشان دهد که نیاز به بررسی تخصصی دارد.
هشدار ایمنی:
هرگز پیش از کشیدن دوشاخه از پریز برق، اقدام به باز کردن قاب کتری یا پایه چای ساز نکنید. خازن های موجود روی برد الکترونیکی می توانند ولتاژ بالایی را در خود ذخیره کنند و خطر برق گرفتگی شدید را به همراه داشته باشند. همچنین از دستکاری برد با دست خیس یا در محیط مرطوب به شدت پرهیز کنید.
علل اصلی سوختن و آسیب دیدن برد الکترونیکی
چرا برد چای ساز می سوزد؟ شناخت دلایل خرابی به شما کمک می کند تا از تکرار این مشکل در آینده جلوگیری کنید:
- نوسان های شدید برق: نوسان ولتاژ شهری، به ویژه در فصل تابستان و زمان استفاده همزمان از وسایل پرمصرف، یکی از اصلی ترین دلایل سوختن آی سی تغذیه و رگولاتور های روی برد است. استفاده از محافظ برق برای لوازم خانگی برقی الزامی است.
- نفوذ رطوبت و مایعات: ریختن آب یا چای روی پایه یا دکمه های چای ساز باعث نفوذ رطوبت به داخل محفظه برد می شود. این رطوبت باعث ایجاد سولفاته، اتصالی کوتاه و در نهایت سوختن قطعات حساس الکترونیکی می گردد.
- گرمای بیش از حد: قرارگیری برد در مجاورت المنت حرارتی بدون عایق بندی مناسب یا کار کردن طولانی مدت دستگاه باعث داغ شدن بیش از حد قطعات و کاهش شدید عمر مفید آن ها می شود.
- ضربه و فشار فیزیکی: افتادن چای ساز از روی کابینت یا فشار دادن بیش از حد دکمه های لمسی و فیزیکی می تواند باعث ترک خوردن فیبر مدار چاپی یا جدا شدن پایه های قطعات از روی برد شود.
- استفاده از کابل یا پایه غیر استاندارد: استفاده از پایه های متفرقه که کنتاکت های اتصال آن ها با کتری همخوانی ندارد، باعث ایجاد جرقه و نوسان در ورودی برق برد می شود.
بررسی دقیق قیمت برد چای ساز در برند های معتبر بازار
قیمت برد چای ساز در بازار ایران به شدت به برند سازنده، کشور مبدا، اورجینال یا های کپی بودن قطعه و تعداد کلید های روی آن بستگی دارد. در ادامه نگاهی به قیمت روز پرطرفدار ترین برند های بازار می اندازیم:
قیمت برد چای ساز فلر
برند فلر یکی از پرفروش ترین برند های بازار ایران است و مدل های متنوعی مانند TS301، TS303 و TS115 دارد. قیمت برد چای ساز فلر برای مدل های ساده و سه کلید از حدود 1.5 میلیون تومان شروع می شود. اما برای مدل های لمسی و پیشرفته تر مانند برد چای ساز فلر TS301 قیمت آن در بازار حدود 3 میلیون و 600 هزار تومان است. مدل بسیار پیشرفته TS303 نیز به دلیل پیچیدگی مدار و صفحه نمایشگر خاص، قیمتی بالغ بر 6 میلیون و 200 هزار تومان دارد.
قیمت برد چای ساز بوش
چای ساز های بوش معمولا از بردهای باکیفیت و بادوامی استفاده می کنند. قیمت برد چای ساز بوش برای مدل های چهار کلید لمسی کفی حدود 1 میلیون و 620 هزار تومان است. اما برای مدل های معروفی مانند بوش 1669 که دارای برد اورجینال شرکتی هستند، باید مبلغی نزدیک به 2 میلیون و 950 هزار تومان را در نظر بگیرید.
قیمت برد چای ساز فیلیپس و سایر برند ها
برای برند هایی مانند فیلیپس (مدل هایی مانند HD-7301) قیمت برد کنترل حدود 2 میلیون و 950 هزار تومان برآورد می شود. همچنین برد های یونیورسال یا همه کاره که برای تعمیر و جایگزینی در مدل های متفرقه و قدیمی استفاده می شوند، قیمتی بین 850 هزار تومان تا 2 میلیون و 200 هزار تومان دارند.
هزینه تعمیر برد چای ساز در برابر تعویض کامل آن
بسیاری از کاربران می پرسند که آیا تعمیر برد منطقی است یا باید آن را تعویض کنند؟
هزینه تعمیر برد چای ساز در مراکز تخصصی الکترونیک، بسته به نوع خرابی بین 100 هزار تا 500 هزار تومان متغیر است. اگر مشکل فقط از سوختن یک خازن، مقاومت، آی سی تغذیه یا رله باشد، تعمیرکار با هزینه کمی آن را تعویض کرده و برد را احیا می کند.
اما اگر فیبر مدار چاپی دچار سوختگی شدید شده باشد، میکروکنترلر اصلی آسیب دیده باشد یا مسیر های مسی روی برد از بین رفته باشند، تعمیر امکان پذیر نیست و باید برد را به طور کامل تعویض کنید. هزینه اجرت تعویض فیزیکی برد توسط تکنسین نیز معمولا بین 300 هزار تا 700 هزار تومان است که باید به قیمت خرید قطعه اضافه کنید.
جدول مقایسه قیمت برد چای ساز ها
| برند و مدل | نوع برد | حدود قیمت (تومان) | وضعیت در بازار |
|---|---|---|---|
| فلر TS303 | لمسی پیشرفته | 6,200,000 | اورجینال |
| فلر TS301 | لمسی | 3,600,000 | اورجینال |
| بوش 1669 | کنترل دیجیتال | 2,950,000 | اورجینال شرکتی |
| فیلیپس HD-7301 | دیجیتال | 2,950,000 | اورجینال |
| بوش 4 کلید | لمسی کفی | 1,620,000 | فابریک |
| برد های یونیورسال | ساده و جایگزین | 850,000 تا 2,200,000 | های کپی و چینی |
راهنمای خرید برد چای ساز
برای اینکه پس از صرف هزینه، با مشکل عدم تطابق قطعه رو به رو نشوید، رعایت نکات زیر هنگام خرید برد کنترل چای ساز الزامی است:
- تطابق کامل مدل و کد فنی: روی هر برد یک کد فنی یا پارت نامبر حک شده است. حتما برد خراب را باز کرده و کد روی آن را با کد برد جدید مطابقت دهید. حتی ظاهر برد ها شبیه هم باشد، ممکن است ولتاژ خروجی رله ها یا پروتکل ارتباطی با سنسور دما متفاوت باشد.
- توجه به تعداد کلید ها و نوع سوکت: برد های چای ساز در مدل های سه کلید، چهار کلید، هفت کلید و لمسی تولید می شوند. علاوه بر این، سوکت های اتصال به المنت و سنسور دما باید دقیقا هم اندازه و هم شکل باشند.
- تشخیص برد اورجینال از های کپی: برد های اورجینال دارای قطعات باکیفیت، لحیم کاری تمیز و رله های معتبر هستند. برد های های کپی یا استوک ممکن است ارزان تر باشند اما عمر کوتاهی داشته و در برابر نوسان های برق بسیار آسیب پذیرند.
- خرید از فروشگاه های معتبر: سعی کنید قطعه را از فروشگاه هایی خریداری کنید که ضمانت سلامت فیزیکی و مهلت تست الکترونیکی ارائه می دهند تا در صورت خراب بودن آی سی ها، بتوانید آن را مرجوع کنید.
نکات طلایی برای افزایش طول عمر برد چای ساز
- حتما چای ساز را به یک محافظ برق استاندارد متصل کنید.
- هنگام شستشوی کتری یا قوری، مراقب باشید آب به زیر کتری و محل اتصال پایه نفوذ نکند.
- از قرار دادن چای ساز در کنار اجاق گاز یا منابع حرارتی شدید خودداری کنید.
- پس از اتمام کار و جوشیدن آب، در صورت عدم نیاز، دستگاه را از پریز برق بکشید تا برد در حالت استندبای تحت فشار نباشد.
- هرگز دکمه های لمسی یا فیزیکی را با اشیای نوک تیز یا با فشار بیش از حد لمس نکنید.
پرسش های متداول
آیا می توان برد سوخته چای ساز را در خانه تعمیر کرد؟
تعمیر برد چای ساز نیازمند دانش تخصصی الکترونیک، هویه گرم، مولتی متر و نقشه خوانی مدار است. اگر تجربه کافی در شناسایی قطعات سوخته مانند آی سی تغذیه یا خازن ها ندارید، به هیچ عنوان خودتان اقدام به تعمیر نکنید، زیرا ممکن است باعث اتصالی بیشتر و خطر آتش سوزی شود. سپردن کار به تکنسین مجرب الکترونیک بهترین راه حل است.
چرا چای ساز پس از جوشیدن آب خاموش نمی شود؟
این مشکل در بیشتر موارد به خرابی سنسور دما یا ترمیستور مربوط است که نمی تواند نقطه جوش را به درستی تشخیص دهد. با این حال، چسبیدن کنتاکت های داخلی رله روی برد نیز می تواند باعث شود جریان برق حتی پس از فرمان قطع، همچنان به المنت برسد. در هر دو صورت دستگاه باید توسط متخصص بررسی شود.
آیا استفاده از برد های یونیورسال برای همه چای ساز ها امکان پذیر است؟
برد های یونیورسال یا همه کاره بیشتر برای چای ساز های ساده و مدل های قدیمی که دارای کلید های فیزیکی و سنسور های ترموستاتی مکانیکی هستند کاربرد دارند. برای چای ساز های لمسی، هوشمند و مدل های جدید برند هایی مانند فلر و بوش، به دلیل نیاز به پروتکل های ارتباطی خاص و نمایشگر های دیجیتال، حتما باید از برد اختصاصی و اورجینال همان مدل استفاده کنید.
