برد مایکروویو ال جی به عنوان مغز متفکر دستگاه، وظیفه کنترل تمام عملکردها از جمله تایمر، توان گرمایش و سیستم کانوکشن را بر عهده دارد. خرابی این برد معمولاً با علائمی مانند روشن نشدن دستگاه، کار نکردن صفحه کلید، ریست شدن ناگهانی تنظیمات یا گرم نکردن غذا همراه است. در صورت بروز این مشکلات، ابتدا باید اتصالات برق و فیوزها بررسی شوند و در صورت اطمینان از خرابی برد، با توجه به مدل دستگاه نسبت به تعمیر توسط تکنسین متخصص یا تعویض با قطعه اورجینال اقدام گردد.
نقش و عملکرد برد مایکروویو ال جی در دستگاه
مایکروویو ال جی یکی از دستگاه های پرکاربرد در آشپزخانه های مدرن است که فرآیند گرم کردن و پخت غذا را تسریع می کند. در قلب این دستگاه، قطعه ای الکترونیکی به نام برد مایکروویو یا برد کنترلی قرار دارد. این برد وظیفه دارد تا دستورات کاربر را از طریق صفحه کلید یا پنل لمسی دریافت کرده و آن ها را به فرمان های اجرایی برای قطعات مختلف مانند مگنترون، موتور گردان، فن خنک کننده و سیستم روشنایی تبدیل کند.

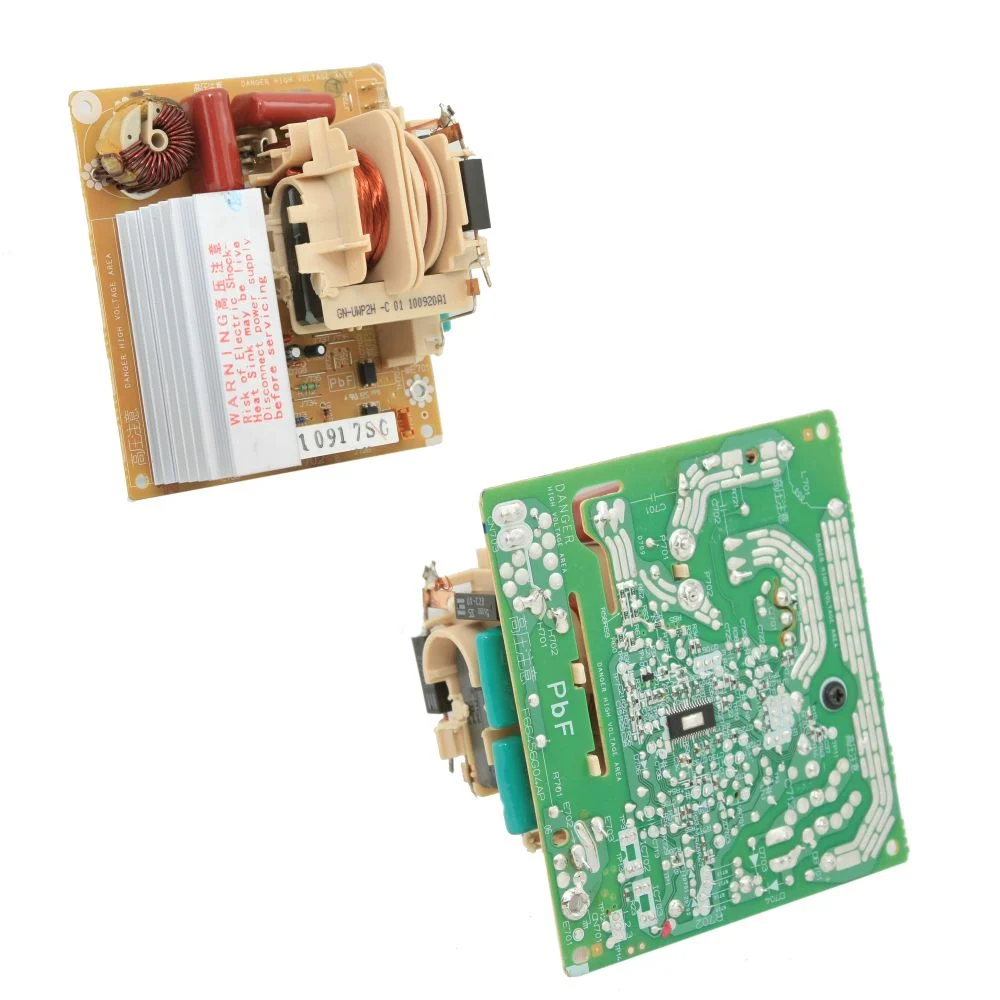

در مدل های پیشرفته تر ال جی، بردها به دو دسته کلی تقسیم می شوند: بردهای معمولی و بردهای اینورتر. در مدل های اینورتر، برد علاوه بر کنترل عملکردها، وظیفه مدیریت ولتاژ ورودی به مگنترون را نیز بر عهده دارد و با حذف ترانسفورماتورهای سنگین و قدیمی، مصرف انرژی را بهینه کرده و نویز دستگاه را کاهش می دهد.
اجزای فنی و تخصصی برد مایکروویو ال جی
برای درک بهتر نحوه عملکرد و عیب یابی، شناخت اجزای تشکیل دهنده برد مایکروویو ال جی ضروری است. این قطعات عبارتند از:
- میکروکنترلر (MCU): این تراشه به عنوان واحد پردازش مرکزی عمل کرده و تمام منطق های کنترل دستگاه را مدیریت می کند.
- ماژول حافظه (EEPROM): تنظیمات کاربر، برنامه های پخت از پیش تعریف شده و کدهای خطا در این حافظه ذخیره می شوند.
- مدار قدرت و ترانسفورماتور: وظیفه تبدیل ولتاژ برق شهری به ولتاژهای مورد نیاز برای بخش های مختلف برد را بر عهده دارد.
- رله ها: کلیدهای الکترومغناطیسی که جریان برق قطعات پرمصرف مانند مگنترون و موتور گردان را قطع و وصل می کنند.
- خازن ها و دیودهای ولتاژ بالا: این قطعات در مدارهای اینورتر و محافظت از برد در برابر نوسانات ناگهانی برق نقش حیاتی دارند.
- سنسورهای دمایی و رطوبتی: اطلاعات محیطی را به میکروکنترلر ارسال می کنند تا دستگاه بتواند زمان و توان پخت را به صورت خودکار تنظیم کند.
علائم رایج خرابی برد مایکروویو ال جی
تشخیص به موقع خرابی برد می تواند از آسیب دیدن سایر قطعات گران قیمت دستگاه جلوگیری کند. شایع ترین نشانه های نقص در برد کنترلی عبارتند از:
- روشن نشدن کامل دستگاه: حتی با وجود اتصال برق، هیچ چراغ یا نمایشگری روشن نمی شود.
- کار نکردن صفحه کلید یا پنل لمسی: دکمه ها فرمانی را ثبت نمی کنند یا به صورت خودکار فرمان های اشتباه صادر می شود.
- ریست شدن ناگهانی تنظیمات: دستگاه در حین کار خاموش و روشن شده و تنظیمات زمان یا توان به حالت پیش فرض باز می گردد.
- گرم نکردن غذا: دستگاه روشن است و سینی می چرخد، اما مگنترون فرمان کار دریافت نمی کند.
- نمایش کدهای خطای نامفهوم: کدهایی روی نمایشگر ظاهر می شوند که با ریست کردن دستگاه برطرف نمی شوند.
- از کار افتادن سیستم کانوکشن: فن یا المنت گرمایی در مدل های سولاردام فرمان دریافت نمی کنند.
راهنمای گام به گام عیب یابی اولیه برد مایکروویو
پیش از آن که به فکر تعویض یا تعمیر تخصصی برد باشید، انجام چند بررسی ساده می تواند مشکل را حل کند یا حداقل منبع ایراد را محدود نماید:
- بررسی منبع برق: از سالم بودن پریز برق و اتصال محکم دوشاخه اطمینان حاصل کنید.
- بررسی فیوز مایکروویو: در پشت یا پایین دستگاه، فیوزهای شیشه ای یا سرامیکی وجود دارند. سوختن این فیوزها می تواند نشان دهنده نوسان برق یا اتصالی در مدار باشد.
- بررسی میکروسوییچ درب: خرابی قفل یا میکروسوییچ درب اغلب باعث می شود دستگاه اصلا روشن نشود و این مشکل به اشتباه به پای برد نوشته می شود.
- غیرفعال کردن قفل کودک: گاهی اوقات فعال بودن قفل کنترل (Child Lock) باعث می شود تصور کنید پنل دستگاه خراب است. با نگه داشتن دکمه توقف یا قفل به مدت سه ثانیه، این حالت را غیرفعال کنید.
- تمیز کردن پنل لمسی: رطوبت یا چربی روی سطح پنل لمسی می تواند در ارسال سیگنال اختلال ایجاد کند. سطح را با یک دستمال خشک و نرم تمیز کنید.
- تست با مولتی متر: اگر دانش فنی دارید، می توانید با استفاده از مولتی متر، پیوستگی فیوزها و ولتاژ خروجی ترانسفورماتور روی برد را اندازه گیری کنید.
تعمیر یا تعویض برد مایکروویو ال جی؟
یکی از سوالات متداول کاربران این است که آیا برد معیوب قابل تعمیر است یا باید به طور کامل تعویض شود. پاسخ به این سوال به میزان آسیب بستگی دارد:
- قابلیت تعمیر: اگر خرابی محدود به سوختن یک دیود، خازن باد کرده، رله چسبیده یا فیوز مدار باشد، تکنسین های الکترونیک می توانند با تعویض آن قطعه خاص، برد را با هزینه ای بسیار کمتر از خرید برد نو تعمیر کنند.
- نیاز به تعویض: اگر میکروکنترلر اصلی (MCU) آسیب دیده باشد، مدارهای چاپی (PCB) دچار سوختگی شدید شده باشند یا ترک خورده باشند، تعمیر ممکن نیست و باید برد به صورت کامل تعویض گردد.
- تبدیل پنل تاچ به میکروسوییچ: در برخی مدل های قدیمی که پنل لمسی آن ها خراب شده و قطعه جایگزین در بازار یافت نمی شود، متخصصان می توانند با تغییرات مهندسی، سیستم کنترلی را به دکمه های فیزیکی میکروسوییچ تبدیل کنند که راه حلی مقرون به صرفه و بادوام است.
قیمت و هزینه تعویض برد مایکروویو ال جی در سال 1405
هزینه تعمیر یا تعویض برد مایکروویو ال جی به عوامل متعددی از جمله مدل دستگاه، اصلی یا تقلبی بودن قطعه، و دستمزد تکنسین بستگی دارد. در ادامه، بازه قیمتی حدودی برای برخی از مدل های پرکاربرد برد مایکروویو ال جی در بازار ایران (به روز رسانی پاییز 1405) آورده شده است. توجه داشته باشید که این قیمت ها تقریبی بوده و ممکن است با نوسانات بازار تغییر کنند.
| مدل برد مایکروویو ال جی | وضعیت قطعه | بازه قیمتی حدودی (تومان) |
|---|---|---|
| برد و پنل کامل مدل MC61SR | اورجینال | 14,000,000 تا 15,500,000 |
| برد و پنل کامل مدل MG44S | اورجینال | 7,500,000 تا 9,000,000 |
| برد اینورتر مدل EBR715204 | اورجینال | 20,000,000 تا 22,000,000 |
| برد مدل IF-5702NR | اورجینال | 11,000,000 تا 12,500,000 |
| هزینه تعمیر برد (بسته به خرابی) | خدمات فنی | 1,500,000 تا 4,000,000 |
راهکارهای افزایش طول عمر برد مایکروویو ال جی
برای جلوگیری از خرابی زودرس برد و کاهش هزینه های تعمیرات، رعایت نکات زیر توصیه می شود:
- استفاده از محافظ برق استاندارد: نوسانات ولتاژ شبکه برق یکی از اصلی ترین دلایل سوختن قطعات الکترونیکی برد است. اتصال دستگاه به یک محافظ برق معتبر، سرمایه گذاری کوچکی برای جلوگیری از خسارات بزرگ است.
- تمیز نگه داشتن دستگاه: تجمع چربی و رطوبت در داخل محفظه و اطراف پنل کنترل می تواند به مرور زمان به مدارهای الکترونیکی نفوذ کرده و باعث اتصالی شود.
- پرهیز از استفاده نادرست: هرگز دستگاه را بدون وجود غذا یا مایعات روشن نکنید، زیرا انرژی مایکروویو بازتاب شده و می تواند به مگنترون و مدارهای کنترل کننده آن آسیب برساند.
- بازرسی دوره ای اتصالات: در صورت جابجایی دستگاه، از محکم بودن تمام سوکت ها و اتصالات داخلی برد اطمینان حاصل کنید.
پرسش و پاسخ متداول
آیا تعویض برد مایکروویو ال جی را می توان به صورت شخصی انجام داد؟
اگر دانش کافی در زمینه الکترونیک دارید و با اصول ایمنی کار با ولتاژ بالا آشنا هستید، امکان تعویض وجود دارد. با این حال، به دلیل خطرات جدی برق گرفتگی و پیچیدگی کالیبراسیون مدل های اینورتر، اکیدا توصیه می شود این کار را به تکنسین های مجرب بسپارید.
چگونه از اصل بودن برد مایکروویو ال جی اطمینان حاصل کنیم؟
بردهای اورجینال ال جی معمولاً دارای کدهای مدل دقیق، لوگوی حک شده LG و کیفیت ساخت بالای مدار چاپی هستند. خرید از نمایندگی های مجاز یا فروشگاه های تخصصی قطعات یدکی با گارانتی معتبر، بهترین راه برای اطمینان از اصالت قطعه است.
آیا خرابی برد باعث جرقه زدن داخل مایکروویو می شود؟
جرقه زدن معمولاً به دلیل وجود اشیاء فلزی، آسیب دیدگی پوشش داخلی محفظه یا خرابی موج گیر (Mica Plate) رخ می دهد. با این حال، در موارد نادر، اتصالی در رله های برد کنترل نیز می تواند منجر به ایجاد جرقه شود که نیاز به بررسی فوری دارد.
جمع بندی
برد مایکروویو ال جی به عنوان مرکز فرماندهی دستگاه، نقشی حیاتی در عملکرد صحیح و ایمن آن دارد. شناخت علائم خرابی، انجام عیب یابی های اولیه ایمن و اقدام به موقع برای تعمیر یا تعویض برد، می تواند از تحمیل هزینه های سنگین تر جلوگیری کند. همواره به یاد داشته باشید که ایمنی در اولویت است و کار با قطعات داخلی مایکروویو باید با احتیاط کامل و ترجیحاً توسط متخصصان انجام شود. با رعایت نکات نگهداری و استفاده از محافظ برق، می توانید عمر مفید این قطعه حساس را به طور چشمگیری افزایش دهید.
