هیدروستات یا پرشر سوئیچ ماشین ظرفشویی قطعه ای است که وظیفه تنظیم و کنترل سطح آب ورودی به دستگاه را بر عهده دارد. قیمت این قطعه در سال 1405 بسته به برند دستگاه (مانند بوش، سامسونگ، ال جی یا اسنوا) و اصل یا طرح بودن آن، معمولاً بین 500 هزار تومان تا 2 میلیون و 500 هزار تومان متغیر است. علائمی مانند نشت آب، پر نشدن مخزن، شروع نشدن شستشو یا نمایش کد خطا روی پنل، از نشانه های اصلی خرابی این قطعه هستند. در این راهنما به بررسی دقیق قیمت، روش های عیب یابی تخصصی و مراحل گام به گام تعویض هیدروستات می پردازیم تا بتوانید با آگاهی کامل اقدام به تعمیر دستگاه خود نمایید.
هیدروستات ماشین ظرفشویی چیست و چگونه کار می کند؟

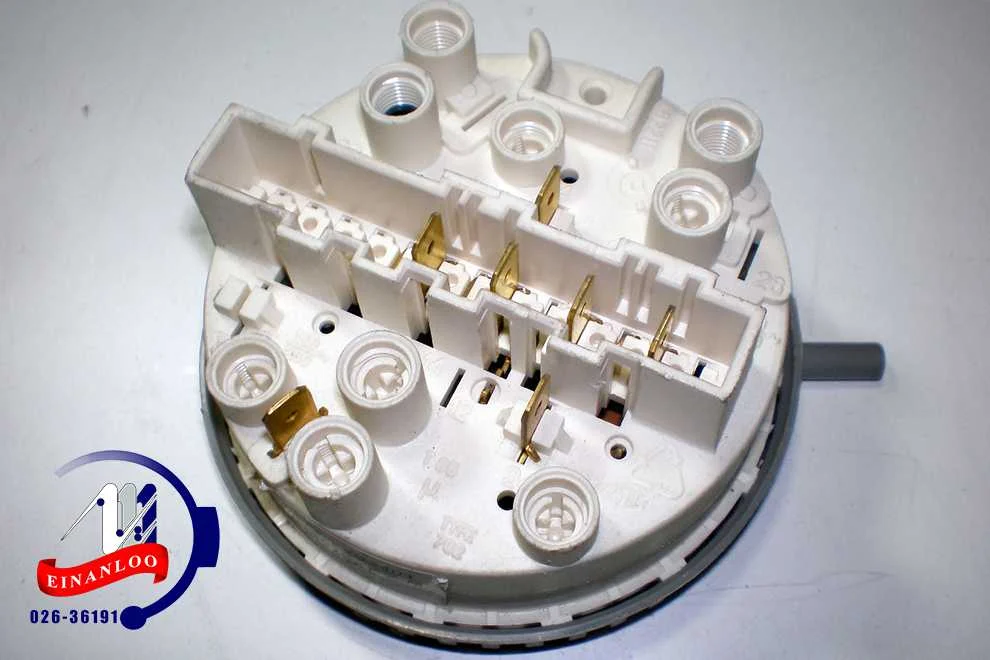

هیدروستات که در اصطلاح فنی و تخصصی به آن پرشر سوئیچ (Pressure Switch) یا سنسور سطح آب نیز گفته می شود، قلب سیستم آبگیری ماشین ظرفشویی محسوب می شود. این قطعه یک حسگر فشار الکترومکانیکی است که به طور مداوم فشار هوای محبوس شده در لوله باریک متصل به مخزن اصلی را اندازه گیری می کند. مکانیزم عملکرد آن به این صورت است که با ورود آب به دستگاه، سطح آب بالا آمده و هوای داخل لوله باریک متصل به هیدروستات فشرده می شود. این فشار هوا به دیافراگم داخلی هیدروستات وارد شده و باعث جابجایی آن می گردد.
جابجایی دیافراگم منجر به تغییر وضعیت یک کلید الکتریکی یا مقاومت متغیر در داخل قطعه می شود. این تغییر سیگنالی را به برد الکترونیکی یا کنترل کننده اصلی ماشین ظرفشویی ارسال می کند. برد الکترونیکی با دریافت این سیگنال، دقیقاً متوجه می شود که چه مقدار آب وارد دستگاه شده است. در صورت رسیدن آب به سطح مطلوب، برد دستور قطع شیر برقی ورودی آب را صادر می کند و چرخه شستشو آغاز می گردد. بدون عملکرد صحیح این قطعه، دستگاه قادر به تشخیص حجم آب نبوده و ممکن است سرریز شود یا اصلاً آبگیری نکند.
نکته تخصصی: در ماشین های ظرفشویی مدرن، هیدروستات ها اغلب از نوع آنالوگ با مقاومت متغیر هستند که دقت بالاتری نسبت به مدل های قدیمی کلیدی (صفر و یک) دارند و امکان تنظیم دقیق حجم آب برای برنامه های مختلف شستشو را فراهم می کنند.
نشانه های خرابی هیدروستات (پرشر سوئیچ)
تشخیص به موقع خرابی هیدروستات می تواند از آسیب های جدی تر به موتور پمپ، برد الکترونیکی و کف آشپزخانه جلوگیری کند. اگر ماشین ظرفشویی شما هر یک از علائم زیر را نشان می دهد، احتمال خرابی هیدروستات بسیار زیاد است:
- نشت آب از زیر دستگاه: رایج ترین نشانه، عدم توانایی هیدروستات در قطع جریان آب ورودی است که منجر به سرریز شدن آب از کف ماشین ظرفشویی می شود.
- پر نشدن کامل مخزن آب: اگر هیدروستات فشار را اشتباه تشخیص دهد، ممکن است زودتر از موعد دستور قطع آب را بدهد و شستشو با حجم آب ناکافی انجام شود که نتیجه آن تمیز نشدن ظروف است.
- شروع نشدن چرخه شستشو: در صورتی که هیدروستات سیگنال درستی به برد ارسال نکند، برد الکترونیکی برای محافظت از دستگاه، اجازه شروع به کار به پمپ شستشو و هیتر را نمی دهد.
- نمایش کد خطا روی پنل: بسیاری از برندها کدهای خطای خاصی برای مشکل در سیستم آبگیری دارند. به عنوان مثال، کد خطای E1 در برخی برندها یا کد IE در ماشین های ظرفشویی ال جی و سامسونگ، اغلب به مشکل در سنسور سطح آب یا هیدروستات اشاره دارد.
- صدای غیرعادی از شیر برقی: اگر شیر برقی به طور مداوم باز و بسته شود یا صدای تق تق از ناحیه هیدروستات شنیده شود، نشان دهنده گیر کردن مکانیکی دیافراگم یا خرابی کلید داخلی است.
روش های عیب یابی و تست سلامت هیدروستات
پیش از خرید قطعه جدید و تعویض آن، باید اطمینان حاصل کنید که مشکل دقیقاً از هیدروستات است و نه از شیر برقی، گرفتگی لوله ها یا برد الکترونیکی. برای عیب یابی تخصصی مراحل زیر را دنبال کنید:
- بررسی مسیر هوای هیدروستات: یک لوله باریک پلاستیکی هیدروستات را به مخزن اصلی متصل می کند. این لوله را جدا کرده و بررسی کنید که گرفتگی، تاخوردگی یا نشتی نداشته باشد. وجود رسوب یا چربی در این لوله باعث می شود فشار هوا به درستی منتقل نشود.
- بازرسی چشمی دیافراگم: در صورت امکان، محفظه هیدروستات را باز کنید. دیافراگم لاستیکی نباید هیچ گونه پارگی، سوراخ یا تغییر شکل داشته باشد. کوچکترین سوراخ در دیافراگم باعث فرار هوا و عملکرد نادرست سنسور می شود.
- تست مقاومت با مولتی متر: این دقیق ترین روش تست است. مولتی متر را روی حالت اندازه گیری مقاومت (اهم) قرار دهید. پراب های مولتی متر را به ترمینال های هیدروستات متصل کنید. در حالت عادی باید مقاومت مشخصی را مشاهده کنید. با دمیدن آرام هوا در شلنگ ورودی هیدروستات، مقدار مقاومت باید به صورت پیوسته تغییر کند. اگر مقاومت تغییر نکند یا مدار باز باشد، قطعه خراب است.
- بررسی اتصالات سیم کشی: سوکت متصل به هیدروستات را بررسی کنید تا از محکم بودن آن و عدم سولفاته شدن یا اکسیده شدن پایه ها اطمینان حاصل کنید.
هشدار ایمنی: قبل از هرگونه اقدام برای باز کردن بدنه یا تست قطعات با مولتی متر، حتماً دوشاخه ماشین ظرفشویی را از برق بکشید. کار با قطعات الکتریکی در حالت متصل به برق، خطر برق گرفتگی شدید و آسیب جبران ناپذیر به برد الکترونیکی دستگاه را به همراه دارد.
جدول قیمت هیدروستات ماشین ظرفشویی (به روز رسانی 1405)
قیمت هیدروستات ماشین ظرفشویی به عوامل متعددی از جمله برند سازنده دستگاه، مدل دقیق قطعه (Part Number)، اصل یا طرحی بودن قطعه و نوسانات بازار بستگی دارد. در ادامه جدول تقریبی قیمت این قطعه برای برندهای پرکاربرد در بازار ایران ارائه شده است. توجه داشته باشید که این قیمت ها فقط مربوط به خود قطعه بوده و هزینه اجرت نصب تکنسین جداگانه محاسبه می شود.
| برند ماشین ظرفشویی | نوع قطعه | بازه قیمت تقریبی (تومان) |
|---|---|---|
| بوش (Bosch) و زیمنس | هیدروستات اصلی (OEM) | 1,500,000 تا 2,500,000 |
| سامسونگ (Samsung) | پرشر سوئیچ اصلی | 900,000 تا 1,300,000 |
| ال جی (LG) | سنسور سطح آب اصلی | 800,000 تا 1,200,000 |
| اسنوا (Snowa) | هیدروستات شرکتی | 600,000 تا 900,000 |
| پارس خزر | پرشر سوئیچ داخلی | 500,000 تا 800,000 |
| برندهای متفرقه | قطعه طرح یا استوک | 300,000 تا 600,000 |
برای اطمینان از خرید قطعه مناسب، همواره کد فنی (Part Number) حک شده روی بدنه هیدروستات قدیمی را یادداشت کرده و دقیقاً همان مدل را از فروشندگان معتبر و دارای گارانتی تعویض خریداری نمایید.
مقایسه هیدروستات و شناور مکانیکی
بسیاری از کاربران هیدروستات را با شناور مکانیکی اشتباه می گیرند. در حالی که هر دو برای کنترل آب هستند، تفاوت های اساسی دارند. شناور مکانیکی یک قطعه فیزیکی شناور روی کف دستگاه است که با بالا آمدن آب، بالا رفته و یک میکروسوئیچ را فعال می کند. این قطعه معمولاً به عنوان یک سیستم ایمنی ثانویه برای جلوگیری از سرریز شدن آب در نظر گرفته می شود. در مقابل، هیدروستات یک سنسور دقیق فشار است که وظیفه اصلی تنظیم حجم آب برای هر برنامه شستشو را بر عهده دارد و مستقیماً با برد الکترونیکی در ارتباط است.
| ویژگی | هیدروستات (پرشر سوئیچ) | شناور مکانیکی |
|---|---|---|
| نحوه عملکرد | سنجش فشار هوای محبوس شده | شناوری فیزیکی روی سطح آب |
| دقت | بسیار بالا (قابل تنظیم برای برنامه های مختلف) | پایین (فقط تشخیص سرریز) |
| محل نصب | معمولاً در بالای دیواره جانبی یا پشت پنل | کف اصلی دستگاه (سینی کف) |
| نقش اصلی | کنترل کننده اصلی حجم آب | سیستم ایمنی اضطراری ضد نشت |
راهنمای گام به گام تعویض هیدروستات ماشین ظرفشویی
تعویض هیدروستات برای افرادی که آشنایی نسبی با ابزار و قطعات الکترونیکی دارند، کاری قابل انجام است. با این حال، اگر تجربه کافی ندارید، اکیداً توصیه می شود این کار را به یک تکنسین متخصص بسپارید تا از ابطال گارانتی یا آسیب به سایر قطعات جلوگیری شود. در صورت تمایل به انجام شخصی، مراحل زیر را با دقت دنبال کنید:
- قطع کامل منبع تغذیه: دوشاخه دستگاه را از پریز برق خارج کنید. هرگز به کلید روشن و خاموش پنل اکتفا نکنید.
- بستن شیر ورودی آب: شیر آب سرد متصل به ماشین ظرفشویی را ببندید تا از نشت آب هنگام باز کردن اتصالات جلوگیری شود.
- دسترسی به قطعه: بسته به مدل دستگاه، ممکن است نیاز به باز کردن پنل کناری، پنل بالایی یا پنل پشتی باشد. پیچ های مربوطه را با پیچ گوشتی مناسب باز کنید.
- عکس برداری از اتصالات: قبل از جدا کردن سیم ها، با گوشی موبایل از نحوه اتصال سیم ها به ترمینال های هیدروستات عکس بگیرید تا در مرحله نصب جدید دچار اشتباه نشوید.
- جدا کردن لوله و سیم ها: سوکت برقی را با احتیاط و با فشار دادن ضامن آن جدا کنید. سپس لوله باریک پلاستیکی را با شل کردن بست فلزی یا پلاستیکی آن از هیدروستات قدیمی جدا نمایید.
- خارج کردن هیدروستات قدیمی: پیچ های نگهدارنده هیدروستات به بدنه را باز کرده و قطعه معیوب را خارج کنید.
- نصب هیدروستات جدید: قطعه جدید را دقیقاً در همان موقعیت قرار داده و پیچ ها را محکم کنید. لوله باریک را مجدداً متصل کرده و از محکم بودن بست آن اطمینان حاصل کنید تا نشتی هوا رخ ندهد.
- اتصال سیم ها و تست نهایی: سوکت برقی را طبق عکس گرفته شده متصل کنید. پنل ها را ببندید، شیر آب و برق را وصل کنید و یک برنامه شستشوی کوتاه را اجرا کنید تا از آبگیری صحیح و عدم نشتی اطمینان حاصل نمایید.
پرسش های متداول
آیا خرابی هیدروستات باعث خرابی برد ماشین ظرفشویی می شود؟
بله، این امکان وجود دارد. اگر هیدروستات خراب شود و به طور مداوم سیگنال اشتباه ارسال کند یا باعث سرریز شدن آب شود، آب ممکن است به برد الکترونیکی نفوذ کرده و باعث اتصالی و سوختن آن شود. بنابراین تعویض به موقع هیدروستات از هزینه های بسیار سنگین تر تعویض برد جلوگیری می کند.
تفاوت هیدروستات اصلی و طرح در چیست؟
هیدروستات های اصلی (OEM) توسط شرکت سازنده دستگاه تولید یا تایید شده اند و دقت فشار، کیفیت دیافراگم و طول عمر بسیار بالاتری دارند. قطعات طرح یا متفرقه معمولاً قیمت پایین تری دارند اما ممکن است دقت کافی در تشخیص سطح آب نداشته باشند و زودتر دچار خرابی شوند که در نهایت به شستشوی ناقظ ظروف منجر می شود.
آیا تمیز کردن هیدروستات مشکل آن را حل می کند؟
در برخی موارد نادر، اگر مشکل فقط ناشی از گرفتگی لوله باریک متصل به هیدروستات توسط رسوبات یا چربی باشد، تمیز کردن مسیر هوا با فشار هوا یا شستشوی لوله می تواند مشکل را برطرف کند. اما اگر دیافراگم داخلی پاره شده یا کلید الکتریکی فرسوده شده باشد، تمیز کردن تاثیری نداشته و قطعه باید حتماً تعویض گردد.
چرا ماشین ظرفشویی بعد از تعویض هیدروستات همچنان آبگیری نمی کند؟
اگر پس از تعویض قطعه مشکل برطرف نشد، احتمالاً مشکل از هیدروستات نبوده است. در این شرایط باید شیر برقی ورودی آب، شلنگ های ورودی، فیلترهای ورودی آب و در نهایت برد الکترونیکی دستگاه توسط تکنسین بررسی شود. همچنین اطمینان از نصب صحیح لوله هوا و عدم نشتی آن در اتصال جدید بسیار حیاتی است.
