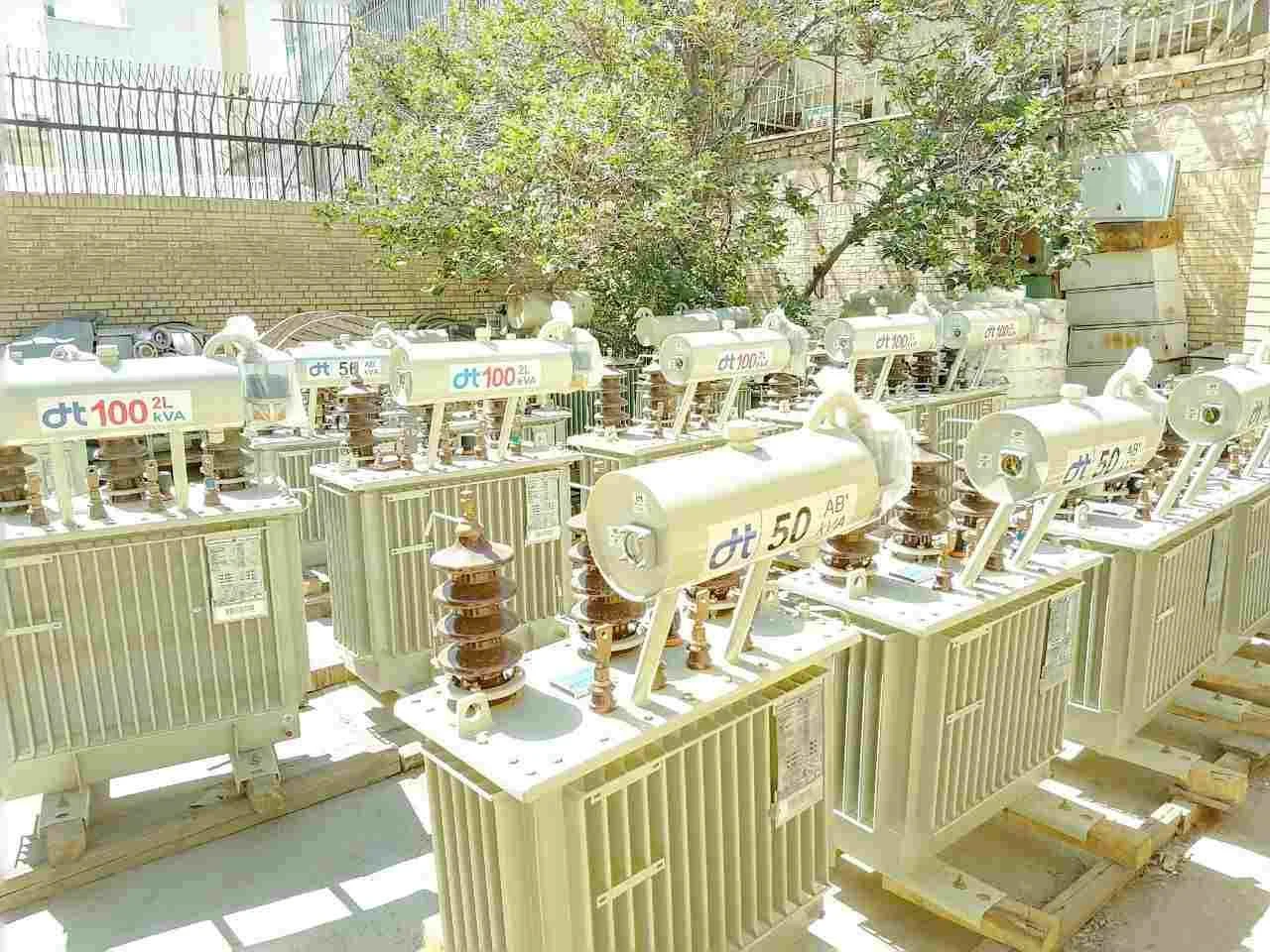

ترانسفورماتور چیست و چگونه کار می کند؟ راهنمای جامع اصول، اجزا، انواع و نگهداری

ترانسفورماتور یک دستگاه الکتریکی ایستا است که انرژی الکتریکی را از طریق اصل القای الکترومغناطیسی بین دو یا چند مدار منتقل می کند. وظیفه اصلی این دستگاه تغییر سطح ولتاژ جریان متناوب بدون تغییر در فرکانس و توان کل سیستم است. ترانسفورماتور ها با افزایش ولتاژ برای کاهش تلفات انتقال در مسافت های طولانی و کاهش ولتاژ برای استفاده ایمن در مصارف خانگی، تجاری و صنعتی، نقش حیاتی و غیر قابل جایگزینی در شبکه های برق سراسری و سیستم های الکترونیکی ایفا می کنند.

ترانسفورماتور چیست و تعریف دقیق علمی آن

در مهندسی برق، ترانسفورماتور به عنوان یک ماشین الکتریکی ایستا تعریف می شود که قادر است ولتاژ و جریان الکتریکی را از یک سطح به سطح دیگر تبدیل نماید. کلمه ایستا به این معناست که این دستگاه هیچ گونه قطعه متحرک مکانیکی مانند روتور یا استاتور در موتورهای الکتریکی ندارد. انتقال انرژی در این دستگاه صرفاً از طریق میدان مغناطیسی و بدون اتصال الکتریکی مستقیم بین مدار ورودی و خروجی صورت می گیرد. این ویژگی باعث می شود که ترانسفورماتور ها بازدهی بسیار بالایی داشته باشند و استهلاک مکانیکی آن ها نزدیک به صفر باشد.

اصول کار ترانسفورماتور و قوانین فیزیک حاکم

عملکرد ترانسفورماتور به طور کامل بر پایه قانون القای الکترومغناطیسی فارادی و قانون لنز استوار است. فرآیند کار به این صورت است که وقتی یک ولتاژ متناوب به سیم پیچ اولیه اعمال می شود، جریانی متناوب از آن عبور می کند. این جریان متناوب، یک شار مغناطیسی متغیر در هسته آهنی دستگاه ایجاد می نماید. از آنجا که سیم پیچ ثانویه نیز روی همین هسته مشترک پیچیده شده است، این شار مغناطیسی متغیر، سیم پیچ ثانویه را قطع کرده و باعث القا شدن یک نیروی محرکه الکتریکی در آن می شود.

نسبت ولتاژ القای شده در سیم پیچ ثانویه به ولتاژ اعمال شده به سیم پیچ اولیه، دقیقاً برابر با نسبت تعداد دور های سیم پیچ ثانویه به تعداد دور های سیم پیچ اولیه است. این رابطه را نسبت تبدیل می نامند. اگر تعداد دور های ثانویه بیشتر از اولیه باشد، ولتاژ افزایش می یابد و اگر کمتر باشد، ولتاژ کاهش پیدا می کند. باید توجه داشت که در یک ترانسفورماتور ایده آل، توان ورودی با توان خروجی برابر است و تنها ولتاژ و جریان با نسبت عکس تغییر می کنند.

چرا از جریان مستقیم برای ترانسفورماتور استفاده نمی شود؟

یکی از سوالات رایج این است که چرا نمی توان از جریان مستقیم در ترانسفورماتور استفاده کرد. پاسخ در ماهیت قانون فارادی نهفته است. برای القا شدن ولتاژ در سیم پیچ ثانویه، شار مغناطیسی باید متغیر باشد. جریان مستقیم مقدار ثابتی دارد و در نتیجه شار مغناطیسی تولید شده توسط آن نیز ثابت خواهد بود. شار ثابت نمی تواند در سیم پیچ ثانویه ولتاژی القا کند. علاوه بر این، اعمال ولتاژ مستقیم به سیم پیچ اولیه که مقاومت الکتریکی بسیار کمی دارد، باعث عبور جریان بسیار زیادی شده و منجر به داغ شدن شدید و سوختن دستگاه می شود.

اجزای اصلی تشکیل دهنده ترانسفورماتور با جزئیات کامل

برای درک عمیق تر نحوه عملکرد و نگهداری، شناخت دقیق اجزای داخلی این دستگاه ضروری است. یک ترانسفورماتور استاندارد صنعتی از بخش های زیر تشکیل شده است:

• هسته مغناطیسی: این بخش مسیر عبور شار مغناطیسی را فراهم می کند. هسته از ورق های نازک فولاد سیلیسیم دار ساخته شده است که روی هم پرس شده اند. دلیل استفاده از ورق های نازک و جدا از هم، کاهش شدید تلفات ناشی از جریان گردابی است. سیلیسیم موجود در فولاد نیز مقاومت الکتریکی هسته را افزایش داده و تلفات هیسترزیس را کاهش می دهد.
• سیم پیچ های اولیه و ثانویه: این سیم پیچ ها معمولاً از جنس مس با خلوص بالا یا آلومینیوم با روکش عایق ساخته می شوند. سیم پیچی که انرژی را از منبع دریافت می کند اولیه و سیم پیچی که انرژی را به بار تحویل می دهد ثانویه نام دارد. در ترانسفورماتور های قدرت، سیم پیچ ها به گونه ای طراحی می شوند که در برابر نیروهای مکانیکی ناشی از اتصال کوتاه مقاوم باشند.
• عایق بندی: شامل کاغذ های عایق مخصوص، روغن ترانسفورماتور یا رزین اپوکسی است. وظیفه اصلی عایق، جلوگیری از اتصال کوتاه بین حلقه های سیم پیچ، بین سیم پیچ و هسته، و همچنین بین فازهای مختلف است.
• مخزن و سیستم خنک کاری: در ترانسفورماتور های روغنی، هسته و سیم پیچ ها درون مخزنی فولادی پر از روغن مخصوص غوطه ور هستند. این روغن دو وظیفه حیاتی دارد: اول عایق الکتریکی و دوم انتقال گرمای تولید شده در سیم پیچ ها به دیواره های مخزن برای دفع به محیط.
• بوشینگ ها: عایق های سرامیکی یا کامپوزیتی که سیم های ورودی و خروجی را از بدنه فلزی مخزن عبور می دهند. طراحی بوشینگ باید به گونه ای باشد که از تخلیه الکتریکی و اتصال سیم ها به بدنه جلوگیری کند.
• تپ چنجر: وسیله ای مکانیکی یا الکترونیکی برای تغییر نسبت دور سیم پیچ ها. این قطعه اجازه می دهد تا ولتاژ خروجی در محدوده ای مشخص، با توجه به تغییرات ولتاژ شبکه یا تغییر بار، تنظیم و ثابت نگه داشته شود.
• رله بوخهولس: یک دستگاه حفاظتی که فقط در ترانسفورماتور های روغنی نصب می شود. این رله گازهای تولید شده در اثر داغ شدن موضعی یا جرقه زدن در داخل روغن را تشخیص داده و در صورت بروز خطر، دستگاه را از مدار خارج می کند.

انواع ترانسفورماتور از نظر عملکرد و کاربرد

ترانسفورماتور ها بر اساس نیاز شبکه و نوع کاربرد به دسته های مختلفی تقسیم می شوند که شناخت آن ها برای انتخاب صحیح ضروری است:

دسته بندی بر اساس سیستم خنک کاری

انتخاب روش خنک کاری به ظرفیت دستگاه، محیط نصب و الزامات ایمنی بستگی دارد:

• ترانسفورماتور خشک: خنک کاری این دستگاه ها توسط جریان هوای طبیعی یا فن های اجباری انجام می شود و عایق بندی آن ها از جنس رزین اپوکسی یا مواد پلیمری است. به دلیل عدم وجود روغن، خطر آتش سوزی و نشت مواد آلاینده را ندارند و برای نصب در داخل ساختمان ها، مراکز داده، بیمارستان ها و محیط های بسته بسیار مناسب هستند.
• ترانسفورماتور روغنی: در این نوع، سیم پیچ ها و هسته درون مخزنی پر از روغن مخصوص غوطه ور هستند. روغن هم عایق الکتریکی قدرتمندی است و هم گرما را به دیواره های مخزن منتقل می کند. این نوع برای ظرفیت های بالا و نصب در فضای باز یا پست های برق اختصاصی کاربرد دارد و نیازمند تمهیدات ایمنی برای جلوگیری از نشت روغن است.

ترانسفورماتورهای اندازه گیری و حفاظتی

علاوه بر ترانسفورماتور های قدرت، نوع دیگری به نام ترانسفورماتور های اندازه گیری وجود دارد که برای کاهش ولتاژ یا جریان به مقادیر استاندارد و ایمن جهت تغذیه دستگاه های اندازه گیری، کنتورها و رله های حفاظتی استفاده می شوند.

• ترانس جریان: جریان بالای خط را به جریان استانداردی مانند 5 یا 1 آمپر کاهش می دهد تا بتوان آن را با آمپرمتر اندازه گرفت یا به رله های حفاظتی ارسال کرد.
• ترانس ولتاژ: ولتاژ بالای شبکه را به ولتاژ استانداردی مانند 110 ولت کاهش می دهد تا برای ولتمترها و رله های حفاظتی قابل استفاده باشد.

بررسی تلفات ترانسفورماتور و روش های کاهش آن

هیچ دستگاه الکتریکی بازده صد در صد ندارد و ترانسفورماتور ها نیز دارای تلفات انرژی هستند که به صورت گرما آزاد می شود. این تلفات به دو دسته اصلی تقسیم می شوند:

1. تلفات هسته یا تلفات بی باری: این تلفات شامل تلفات هیسترزیس و تلفات جریان گردابی در ورق های هسته است. تلفات هیسترزیس به دلیل پسماند مغناطیسی در مواد هسته رخ می دهد و تلفات جریان گردابی ناشی از جریان های القایی داخل خود ورق های فولادی است. این مقدار تلفات همواره وجود دارد و به میزان بار مصرفی بستگی ندارد. استفاده از ورق های فولاد سیلیسیم دار با کیفیت بالا و نازک، این تلفات را به حداقل می رساند.
2. تلفات مسی یا تلفات بار: این تلفات ناشی از مقاومت الکتریکی سیم پیچ های مسی یا آلومینیومی است و با مربع جریان عبوری رابطه مستقیم دارد. یعنی هرچه بار مصرفی متصل به ترانسفورماتور بیشتر شود، این تلفات به صورت تصاعدی افزایش می یابد. استفاده از هادی هایی با سطح مقطع مناسب و جنس مرغوب، این تلفات را کاهش می دهد.

نکات کلیدی و استانداردها در انتخاب ترانسفورماتور

برای خرید و انتخاب یک ترانسفورماتور مناسب و اقتصادی، توجه به پارامترهای زیر الزامی است:

• ظرفیت نامی: توان دستگاه بر حسب کیلو ولت آمپر یا مگا ولت آمپر مشخص می شود. باید با در نظر گرفتن ضریب همزمانی بارها و پیش بینی توسعه مصرف در آینده، ظرفیت مناسب انتخاب گردد.
• سطح ولتاژ نامی: ولتاژ اولیه و ثانویه باید دقیقاً با مشخصات شبکه برق محل نصب مطابقت داشته باشد.
• درصد امپدانس: این پارامتر در تعیین میزان جریان اتصال کوتاه و تنظیم افت ولتاژ تحت بار تأثیر مستقیم دارد و باید با هماهنگی شبکه انتخاب شود.
• استانداردهای بین المللی: اطمینان از انطباق دستگاه با استانداردهای معتبر جهانی مانند IEC 60076 و IEEE C57 برای تضمین ایمنی، قابلیت اطمینان و عملکرد مطلوب ضروری است.

تست های دوره ای و نگهداری پیشگیرانه

برای اطمینان از عملکرد صحیح و افزایش عمر مفید ترانسفورماتور، انجام تست های دوره ای توسط تکنسین های متخصص ضروری است. مهم ترین این تست ها عبارتند از:

• آنالیز گازهای محلول در روغن: این تست حیاتی می تواند عیوب داخلی مانند داغ شدن موضعی یا جرقه زدن را قبل از وقوع خرابی بزرگ تشخیص دهد.
• تست مقاومت عایقی: برای بررسی سلامت عایق بندی بین سیم پیچ ها و بین سیم پیچ و زمین انجام می شود.
• تست نسبت تبدیل: برای اطمینان از صحت تعداد دور های سیم پیچ ها و عدم وجود اتصال کوتاه بین حلقه ها کاربرد دارد.

جدول مقایسه جامع انواع اصلی ترانسفورماتور

راهنمای خرید و برآورد قیمت در سال 1405

قیمت ترانسفورماتور ها به عوامل متعددی بستگی دارد و یک عدد ثابت نیست. مهم ترین عوامل تعیین کننده قیمت شامل ظرفیت نامی دستگاه، جنس سیم پیچ ها، نوع سیستم خنک کاری و برند سازنده است. به طور کلی، ترانسفورماتور های با سیم پیچ مسی گران تر از نمونه های آلومینیومی هستند، اما بازدهی بالاتر و عمر مفید طولانی تری دارند. همچنین ترانسفورماتور های خشک به دلیل تکنولوژی ساخت پیچیده تر، معمولاً قیمت بالاتری نسبت به نوع روغنی با ظرفیت مشابه دارند. برای برآورد دقیق هزینه و جلوگیری از نوسانات بازار، توصیه می شود استعلام قیمت به روز را مستقیماً از تولید کنندگان معتبر و دارای گواهینامه های استاندارد بین المللی دریافت نمایید.

پرسش های متداول

نتیجه گیری

ترانسفورماتور ها قلب تپنده سیستم های انتقال و توزیع انرژی الکتریکی هستند. درک اصول کار، اجزای داخلی و انواع مختلف آن به مهندسان، تکنسین ها و حتی مصرف کنندگان نهایی کمک می کند تا انتخابی دقیق، ایمن و اقتصادی داشته باشند. توجه به استانداردهای بین المللی، انجام نگهداری دوره ای منظم و انتخاب صحیح ظرفیت، کلید بهره برداری پایدار و طولانی مدت از این تجهیزات حیاتی است که زیربنای توسعه صنعتی و رفاه مدرن را تشکیل می دهند.
