نکات مهم و راهنمای جامع نحوه اتصال وال پست به کف و سقف

وال پست چیست و چرا اتصال آن به کف و سقف اهمیت دارد؟

وال پست یا وادار، عضو نگهدارنده ای است که برای مهار دیوارهای غیر سازه ای در برابر نیروهای خارج از صفحه، مانند زلزله و باد، استفاده می شود. اگرچه این اجزا باربر نیستند، اما عملکرد صحیح آن ها در حفظ یکپارچگی دیوار و جلوگیری از ریزش آوار نقش تعیین کننده ای دارد. نحوه اتصال وال پست به کف و سقف، حلقه اصلی انتقال این نیروها به سازه اصلی است و هرگونه ضعف در این اتصالات می تواند منجر به شکست زودرس دیوار و آسیب به اعضای اصلی ساختمان شود.

ضوابط کلیدی استاندارد 2800 برای اتصال وال پست

بر اساس پیوست ششم استاندارد 2800 (ویرایش چهارم)، اجرای وال پست باید از روش های سنتی و منسوخ فاصله گرفته و به سمت روش های نوین و مهندسی شده حرکت کند. مهم ترین ضوابط عبارتند از:

• فاصله بین وال پست های متوالی نباید از 4 متر تجاوز کند. در مناطق با خطر زلزله خیلی بالا، این فاصله به 3 متر کاهش می یابد.
• اتصال وال پست به کف باید به گونه ای باشد که از جابجایی افقی جلوگیری کند (اتصال مفصلی یا صلب).
• اتصال وال پست به سقف باید حتماً به صورت کشویی باشد تا امکان حرکت نسبی دیوار و تیر سقف فراهم شود.
• فاصله جداسازی دیوار از ستون باید برابر با 1 درصد ارتفاع طبقه و فاصله از سقف برابر با بیشترین مقدار خیز تیر یا 30 میلی متر باشد.

مراحل گام به گام اتصال وال پست به کف

اتصال به کف، پایه و اساس پایداری وال پست است. این مرحله باید با دقت بالا و با استفاده از تجهیزات مناسب انجام شود تا بارهای وارده به درستی به فونداسیون یا دال بتنی منتقل گردد.

1. آماده سازی سطح کف

پیش از هر اقدامی، سطح کف باید کاملاً از گرد و غبار، روغن و مصالح اضافی پاک شود. در صورت وجود ترک یا ناهمواری شدید در دال بتنی، ابتدا باید با استفاده از گروت یا ملات ترمیمی، سطح یکدست شود تا بستر مناسبی برای نصب فراهم گردد.

2. نصب صفحه فولادی (پلیت) و انکر بولت

در سازه های بتنی، رایج ترین و مطمئن ترین روش، استفاده از انکر بولت های مکانیکی یا شیمیایی است. ابتدا محل سوراخ کاری با دقت مشخص می شود. سپس سوراخ ها ایجاد شده و انکر بولت ها کاشته می شوند. صفحه فولادی با ضخامت مناسب (حداقل 8 تا 10 میلی متر) روی بولت ها قرار گرفته و با مهره سفت می شود. در سازه های فلزی، صفحه فولادی مستقیماً به تیر کف یا شناژ جوش داده می شود.

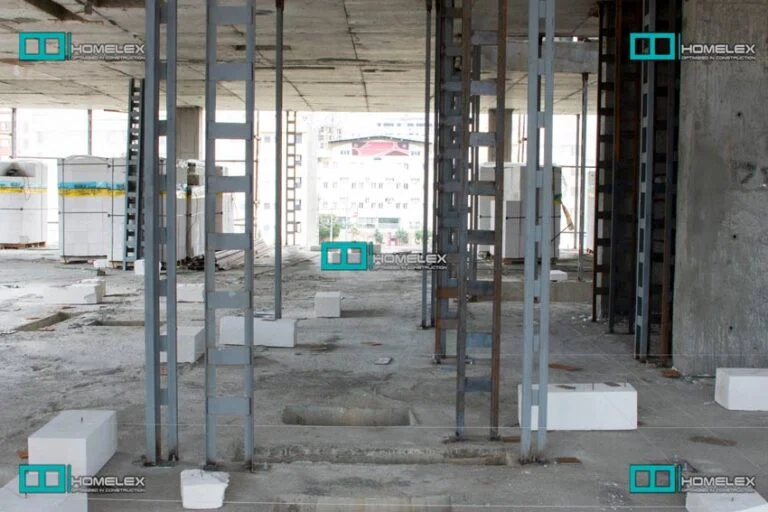

3. نصب و تراز کردن وال پست

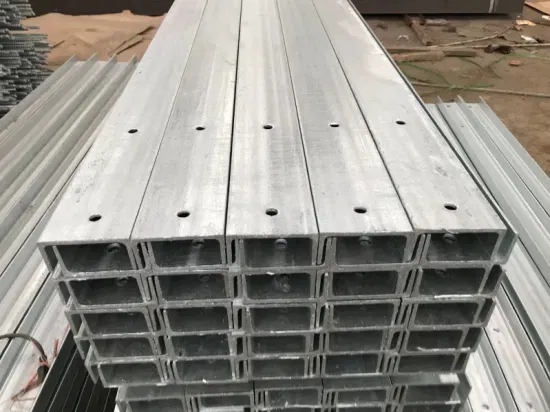

پروفیل وال پست (معمولاً ناودانی یا نبشی) روی صفحه فولادی قرار می گیرد. اتصال می تواند به صورت جوش کامل دور تا دور یا با استفاده از پیچ و مهره های مقاوم در برابر برش انجام شود. استفاده از تراز لیزری یا شاقولی در این مرحله برای اطمینان از عمودی بودن کامل وال پست الزامی است.

مراحل گام به گام اتصال وال پست به سقف (اتصال کشویی)

اتصال سقف حساس ترین بخش اجرای وال پست است، زیرا باید همزمان دو وظیفه متضاد را انجام دهد: مهار دیوار در برابر نیروی خارج از صفحه و اجازه دادن به حرکت آزادانه در راستای داخل صفحه.

1. ایجاد فاصله استاندارد (درز انقطاع)

بین بالای دیوار و زیر سقف باید فاصله ای معادل بیشترین مقدار خیز دراز مدت تیر یا حداقل 30 میلی متر در نظر گرفته شود. این فاصله از برخورد دیوار به سازه اصلی در هنگام تغییر شکل های لرزه ای جلوگیری می کند.

2. نصب ناودانی منقطع یا بست های لغزشی

به جای جوش دادن مستقیم، از ناودانی های منقطع یا ریل های مخصوص استفاده می شود. این قطعات با انکر بولت یا میخ و چاشنی به زیر سقف متصل می شوند. وال پست داخل این ناودانی قرار می گیرد اما به آن جوش داده نمی شود، بلکه اجازه دارد درون آن بلغزد.

3. پر کردن درز با مصالح مناسب

فضای خالی ایجاد شده باید با مصالح تراکم پذیر و مقاوم در برابر حریق پر شود. بهترین گزینه، پشم سنگ با چگالی بالا است. استفاده از یونولیت معمولی به دلیل خطر اشتعال و ذوب شدن در دمای بالا، طبق ضوابط آتش نشانی و نظام مهندسی ممنوع می باشد.

محل اتصال	نوع اتصال	مصالح پرکننده درز
اتصال به کف	مفصلی یا صلب (انکر بولت یا جوش)	ملات ماسه سیمان یا گروت
اتصال به سقف	کشویی یا لغزشی (ناودانی منقطع)	پشم سنگ نسوز با چگالی بالا
اتصال به ستون	بست های U شکل یا ناودانی مهار شده	پشم سنگ (فاصله حداقل 5 سانتی متر)

تفاوت اجرای وال پست در سازه فلزی و بتنی

شرایط اجرایی بسته به نوع اسکله ساختمان تفاوت های ظریف اما مهمی دارد که مهندسان ناظر باید به آن توجه ویژه داشته باشند:

• سازه بتنی: تمرکز بر استفاده از انکر بولت های شیمیایی یا مکانیکی است. سوراخ کاری باید با عمق و قطر دقیق انجام شود تا از آسیب به میلگردهای اصلی تیر یا ستون جلوگیری گردد. استفاده از دستگاه های اسکنر بتن قبل از سوراخ کاری توصیه می شود.
• سازه فلزی: اتصال معمولاً از طریق جوشکاری مستقیم نبشی یا ناودانی به بال تیر یا ستون انجام می شود. کیفیت جوش (نفوذ کامل و عدم وجود تخلخل) باید توسط بازرس جوش تأیید شود. در برخی موارد برای تسریع کار از پیچ و مهره های فیکس شده روی ورق های از پیش جوش داده شده استفاده می شود.

اشتباهات رایج و پرهزینه در اجرای وال پست

مشاهدات میدانی از ساختمان های آسیب دیده در زلزله های اخیر نشان می دهد که بسیاری از خرابی ها ناشی از خطاهای اجرایی ساده اما پرهزینه است.

• جوش دادن مستقیم وال پست به زیر تیر سقف که منجر به رفتار ستون کوتاه و تخریب تیر می شود.
• استفاده از وال پست با ابعاد کوچکتر از حد محاسباتی (مثلاً استفاده از نبشی 5 در 5 به جای 8 در 8 سانتی متر).
• عدم پر کردن کامل فضای اطراف وال پست با ملات یا گروت، که باعث لق شدن پروفیل درون دیوار می گردد.
• سوراخ کاری عمیق و غیر اصولی در تیرهای بتنی که به میلگردهای اصلی سازه آسیب می رساند.
• استفاده از یونولیت به جای پشم سنگ در درزهای انقطاع که خطر گسترش آتش را به شدت افزایش می دهد.
• نصب وال پست بر روی کف بدون استفاده از صفحه ستون و بولت های مهارکننده.

نکات تکمیلی برای بهینه سازی عملکرد وال پست

برای اطمینان از حداکثر کارایی، علاوه بر اتصالات کف و سقف، باید به جزئیات زیر نیز توجه شود:

• استفاده از میلگرد بستر: تعبیه میلگرد بستر در هر سه ردیف بلوک، به یکپارچگی دیوار و توزیع بهتر تنش ها کمک شایانی می کند.
• پوشش ضد زنگ: تمامی پروفیل های فلزی باید قبل از نصب، به رنگ اپوکسی یا گالوانیزه گرم مجهز شوند تا در برابر رطوبت و خوردگی مقاوم باشند.
• اجرای وادار در بازشوها: در کنار درها و پنجره های با دهانه بزرگ (بیش از 2.5 متر)، نصب وادارهای جداگانه برای جلوگیری از تمرکز تنش در گوشه های بازشو الزامی است.
• عمق جاسازی: وال پست باید حداقل 3 سانتی متر از هر طرف با ملات یا بتن پوشانده شود تا از تماس مستقیم و خوردگی جلوگیری شود.

سوالات متداول درباره اتصال وال پست

جمع بندی

نحوه اتصال وال پست به کف و سقف، مرز بین یک دیوار ایمن و یک عامل خطر در ساختمان است. با رعایت اصول اتصال مفصلی در کف، اجرای دقیق اتصال کشویی در سقف، استفاده از مصالح استاندارد و نظارت مستمر بر فرآیند اجرا، می توان از بروز خسارات جبران ناپذیر در برابر زلزله پیشگیری کرد. سرمایه گذاری در اجرای صحیح این جزئیات، تضمین کننده ایمنی ساکنان و دوام طولانی مدت سازه خواهد بود.
