اجرای صحیح آجر داخل تیرآهن H در سقف عرشه فولادی
اجرای صحیح آجر داخل تیرآهن H در سقف عرشه فولادی، فرایندی حیاتی برای جلوگیری از ریزش شیره بتن و تضمین مقاومت لبه های سقف است. این کار با تمیزکاری کامل بال تیرآهن، استفاده از ملات ماسه سیمان با نسبت استاندارد، چیدمان دقیق آجرهای از قبل خیس شده و مهاربندی محکم در برابر فشار هیدرواستاتیک بتن انجام می شود. رعایت این جزئیات از هدررفت مصالح جلوگیری کرده و دوام کلی سازه را به طور چشمگیری افزایش می دهد.
ضرورت استفاده از آجر در تیرآهن های H و اهمیت دوربندی

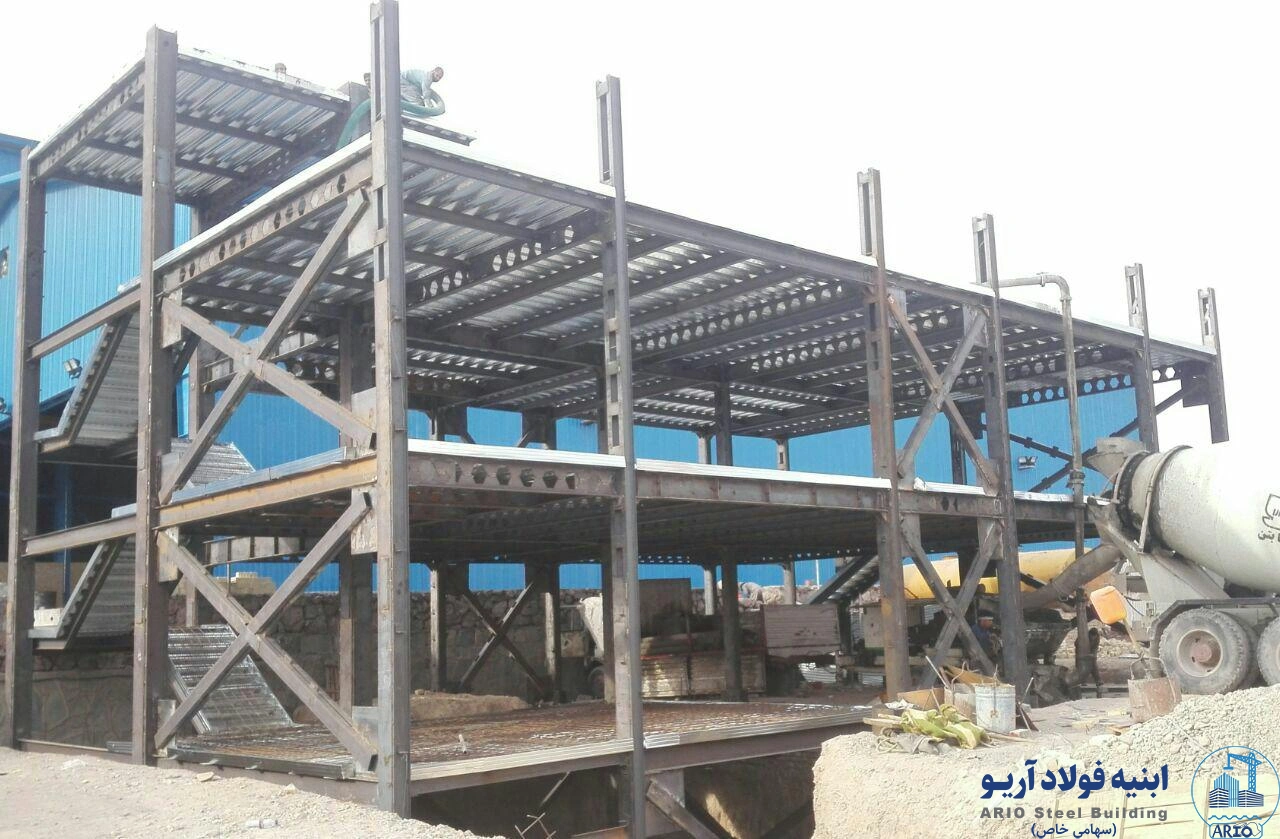

در پروژه های ساختمانی مدرن که از سقف عرشه فولادی استفاده می کنند، پر کردن فضای خالی بین بال فوقانی تیرآهن های H شکل و ورق های عرشه، یکی از چالش های فنی مهم به شمار می رود. عدم توجه به این فضای خالی می تواند منجر به خروج شیره بتن در حین بتن ریزی، کاهش نسبت آب به سیمان در لبه ها و در نهایت تضعیف جدی مقاومت فشاری دال بتنی شود. استفاده از آجر به عنوان یک روش دوربندی سنتی اما کاملاً مهندسی شده، راهکاری اثبات شده برای مهار بتن و حفظ یکپارچگی لبه های سقف است.
فضای ایجاد شده بین هندسه خاص ورق عرشه و بال تیرآهن H، مسیر مستعدی برای نشت بتن تازه است. خروج شیره بتن تنها به معنای هدررفت مادی نیست، بلکه کیفیت بتن لبه را به شدت کاهش می دهد. آجر به دلیل خاصیت جذب آب کنترل شده و چسبندگی عالی به ملات ماسه سیمان، به عنوان یک قالب دائمی عمل می کند. این مصالح در نقاطی که نصب فلاشینگ فلزی به دلیل پیچیدگی های اجرایی یا محدودیت های هندسی دشوار است، کارایی بالایی از خود نشان می دهد. همچنین، آجر با ایجاد پیوستگی با بتن، از ترک خوردگی های ناشی از جمع شدگی بتن در لبه ها پیشگیری می کند.
مراحل گام به گام اجرای آجر داخل تیرآهن H
اجرای آجر در تیرآهن H نیازمند رعایت ترتیب و دقت خاصی است تا بهترین نتیجه حاصل شود. این مراحل شامل آماده سازی، ملات ریزی، چیدمان و مهاربندی است که هر کدام جزئیات فنی خاص خود را دارند.
۱. زیرسازی و آماده سازی سطح بال تیرآهن
اولین و مهم ترین گام، پاکسازی کامل بال تیرآهن از هرگونه زنگ زدگی، روغن، گرد و غبار یا بقایای جوشکاری است. استفاده از برس سیمی یا سنگ زنی سبک برای ایجاد سطحی زبر و تمیز، چسبندگی ملات به فولاد را به حداکثر می رساند. تراز بودن سطح نیز برای چیدمان یکنواخت آجرها و جلوگیری از ناهمواری در لبه نهایی سقف الزامی است.
۲. خیس کردن آجرها قبل از اجرا
آجرهای خشک به سرعت آب ملات را جذب کرده و باعث خشک شدن زودرس و کاهش مقاومت چسبندگی می شوند. بنابراین، غوطه ور کردن آجرها در آب به مدت چند دقیقه قبل از اجرا، یک ضرورت فنی غیرقابل چشم پوشی است. این کار باعث می شود آجر به اشباع رسیده و آب ملات را جذب نکند.
۳. ملات ریزی و چیدمان اصولی
یک لایه نازک و یکنواخت از ملات ماسه سیمان با نسبت استاندارد (معمولاً یک به سه یا یک به چهار) روی بال تیرآهن پخش می شود. آجرها باید با فشار کافی و دقت بالا روی ملات قرار گیرند تا هیچ فضای خالی بین آجر و فولاد باقی نماند. بندکشی ها باید حداقل و در حدود یک تا یک و نیم سانتی متر باشد تا تراکم مطلوب حاصل شود. استفاده از آجرهای سالم و بدون شکستگی برای این کار اهمیت دارد.
۴. مهاربندی و تثبیت در برابر فشار هیدرواستاتیک
بتن تازه در حین ریخته شدن، فشار هیدرواستاتیک قابل توجهی به دوربندی وارد می کند. برای جلوگیری از جابجایی یا ریزش آجرها، استفاده از شمع های موقت چوبی یا فلزی در زیر آجرها و یا بستن آجرها با سیم مفتولی به ورق عرشه یا تیرآهن، کاملاً ضروری است. اطمینان از استحکام این مهاربندی قبل از شروع بتن ریزی بسیار حیاتی است.
هشدار فنی: ریزش شیره بتن تنها به معنای هدررفت مصالح نیست، بلکه به طور مستقیم نسبت آب به سیمان را در لبه های دال بتنی تغییر داده و مقاومت فشاری آن ناحیه را به شدت کاهش می دهد. دوربندی صحیح یک انتخاب نیست، یک ضرورت سازه ای است.
مقایسه روش آجر چینی با فلاشینگ فلزی
برای دوربندی و مهار بتن در لبه های سقف عرشه فولادی، دو روش اصلی وجود دارد: استفاده از آجر و استفاده از فلاشینگ فلزی. انتخاب بین این دو روش به شرایط پروژه، بودجه و اولویت های اجرایی بستگی دارد.
| ویژگی | روش آجر چینی | روش فلاشینگ فلزی |
|---|---|---|
| سرعت اجرا | متوسط، نیازمند زمان برای ملات ریزی و چیدمان | بالا، نصب سریع ورق های پیش ساخته |
| هزینه مصالح | پایین (آجر و ملات) | بالا (ورق گالوانیزه و اتصالات) |
| مهارت اجرایی | متوسط (نیاز به آجرچین ماهر) | متوسط (نیاز به نصاب فلاشینگ) |
| جلوگیری از نشت بتن | بسیار خوب در صورت اجرای صحیح | عالی در صورت درزبندی مناسب |
| مقاومت در برابر آتش | مقاومت ذاتی و بالا | نیاز به پوشش های محافظ اضافی |
اشتباهات رایج و نکات ایمنی حیاتی
سهل انگاری در مرحله دوربندی می تواند منجر به مشکلات جدی در طول عمر سازه شود. رعایت نکات ایمنی و پرهیز از اشتباهات رایج، تضمین کننده کیفیت نهایی کار است.
اشتباهات رایج اجرایی
- عدم تمیزکاری صحیح سطح: هرگونه آلودگی روی بال تیرآهن، چسبندگی ملات را کاهش می دهد. حتماً قبل از شروع، سطح را کاملاً پاکسازی کنید.
- استفاده از آجرهای خشک: آجرهای خشک به سرعت آب ملات را می مکند و باعث خشکی و کاهش مقاومت ملات می شوند. آجرها را قبل از استفاده آب پاشی یا غوطه ور کنید.
- ملات با نسبت نامناسب: استفاده از ملات خیلی شل یا خیلی سفت، به ترتیب باعث نشت یا کاهش چسبندگی می شود. نسبت آب به سیمان و ماسه را طبق استانداردها رعایت کنید.
- عدم مهاربندی کافی: این اشتباه می تواند فاجعه بار باشد و منجر به جابجایی یا ریزش آجرها در حین بتن ریزی شود. حتماً از مهاربندی های موقت و مستحکم استفاده کنید.
نکات ایمنی ضروری در کارگاه
- استفاده از تجهیزات حفاظت فردی: کارگران باید از کلاه ایمنی، دستکش، کفش ایمنی و عینک محافظ استفاده کنند، به خصوص هنگام ملات سازی و چیدمان آجر.
- ایمنی کار در ارتفاع: در صورت نیاز به کار در ارتفاع برای دوربندی لبه ها، از داربست های استاندارد و سکوهای کار ایمن استفاده شود.
- بررسی پایداری آجرها: قبل از بتن ریزی، از پایداری کامل و مهار صحیح آجرها اطمینان حاصل شود تا در اثر فشار بتن جابجا نشوند.
بازرسی و کنترل کیفیت پس از اتمام آجر چینی
پس از اتمام عملیات آجر چینی در تیرآهن های H، مرحله بازرسی و کنترل کیفیت از اهمیت ویژه ای برخوردار است. این مرحله تضمین می کند که تمامی جزئیات اجرایی به درستی رعایت شده و سقف آماده بتن ریزی با حداقل ریسک است.
چک لیست کنترل کیفیت: مهندس ناظر و سرپرست کارگاه باید مواردی همچون هم ترازی و تراز بودن سطح بالایی آجرها، یکنواختی بندکشی و تراکم ملات، ثبات و عدم لق زدگی آجرها، تمیزی و عدم وجود آلودگی روی سطح، و پوشش کافی آرماتورهای حرارتی در لبه ها را به دقت بررسی کنند.
سوالات متداول
حداقل مقاومت ملات مورد نیاز برای آجر چینی لبه سقف عرشه چقدر است؟
برای این منظور، معمولاً از ملات ماسه سیمان با نسبت یک به سه یا یک به چهار استفاده می شود تا چسبندگی و مقاومت کافی را در برابر فشار بتن تازه و بارهای وارده تامین کند.
آیا می توان به جای آجر از فوم های فشرده برای پر کردن فضای تیرآهن استفاده کرد؟
استفاده از فوم های فشرده معمولاً برای عایق کاری حرارتی یا صوتی کاربرد دارد و به دلیل عدم چسبندگی مناسب به بتن و مقاومت ناکافی در برابر فشار هیدرواستاتیک بتن، برای دوربندی لبه های سقف عرشه توصیه نمی شود.
نحوه اتصال آجرها به بال تیرآهن در دهانه های بزرگ چگونه باید تقویت شود؟
در دهانه های بزرگ، علاوه بر مهاربندی های موقت، می توان از رابیتس یا مش های فلزی کوچک که به بال تیرآهن جوش داده شده و با ملات پوشانده می شوند، برای افزایش یکپارچگی و جلوگیری از جابجایی آجرها استفاده کرد.
علت اصلی ترک خوردن بتن در لبه های سقف عرشه چیست؟
ترک خوردگی بتن در لبه ها معمولاً ناشی از عدم مهاربندی صحیح، نشت شیره بتن، تبخیر سریع آب بتن در معرض هوا یا عدم استفاده از میلگرد حرارتی کافی در این نواحی است.
جمع بندی و نتیجه گیری
اجرای صحیح آجر داخل تیرآهن H در سقف عرشه فولادی، یک جزئیات فنی حیاتی است که تأثیر مستقیمی بر کیفیت، دوام و ایمنی کلی سازه دارد. این روش سنتی اما کارآمد، با جلوگیری از نشت شیره بتن و تقویت لبه های سقف، از بروز مشکلات سازه ای در آینده پیشگیری می کند. با رعایت دقیق مراحل، استفاده از مصالح با کیفیت و نظارت مستمر، می توان اطمینان حاصل کرد که سقف عرشه فولادی با بالاترین استانداردها اجرا شده است. توجه به این جزئیات کوچک است که تفاوت بزرگی در پایداری و طول عمر پروژه های ساختمانی ایجاد می کند.
