عیب یابی برق موتور سیکلت؛ راهنمای جامع و گام به گام

اصول اولیه و علائم خرابی سیستم برق موتور سیکلت

سیستم برق موتور سیکلت شبکه ای پیچیده از قطعات است که وظیفه تامین انرژی برای استارت، روشنایی، و جرقه زنی موتور را بر عهده دارد. شناسایی دقیق علائم اولیه می تواند از هزینه های سنگین تعمیرات جلوگیری کند. برخی از رایج ترین نشانه های اختلال در این سیستم عبارتند از:

• روشن نشدن موتور: این مشکل می تواند ناشی از تخلیه کامل باتری، خرابی استارت، قطعی در سوئیچ، یا نقص در سیستم جرقه زنی باشد.
• ضعف یا قطع چراغ ها: کم نور شدن چراغ ها در دور آرام موتور یا قطع ناگهانی آن ها، اغلب نشان دهنده ضعف در سیستم شارژ یا خرابی اتصالات است.
• خاموش شدن ناگهانی موتور: اگر موتور سیکلت در حین حرکت به طور ناگهانی خاموش می شود، احتمال خرابی رگولاتور شارژ، قطع شدن سیم کشی اصلی، یا نقص در پیکاپ و CDI وجود دارد.
• کارکرد نامنظم موتور: ریپ زدن یا نوسان دور موتور می تواند ناشی از جرقه ضعیف شمع به دلیل ولتاژ ناپایدار کویل یا خرابی وایر شمع باشد.

ابزارهای تخصصی مورد نیاز برای عیب یابی حرفه ای

برای انجام یک عیب یابی دقیق و ایمن، داشتن ابزارهای مناسب ضروری است. استفاده از ابزارهای غیر استاندارد می تواند به سیستم الکتریکی آسیب برساند یا نتایج نادرستی ارائه دهد.

نکات ایمنی حیاتی قبل از شروع کار

راهنمای گام به گام عیب یابی برق موتور سیکلت

گام اول: بررسی و تست سلامت باتری

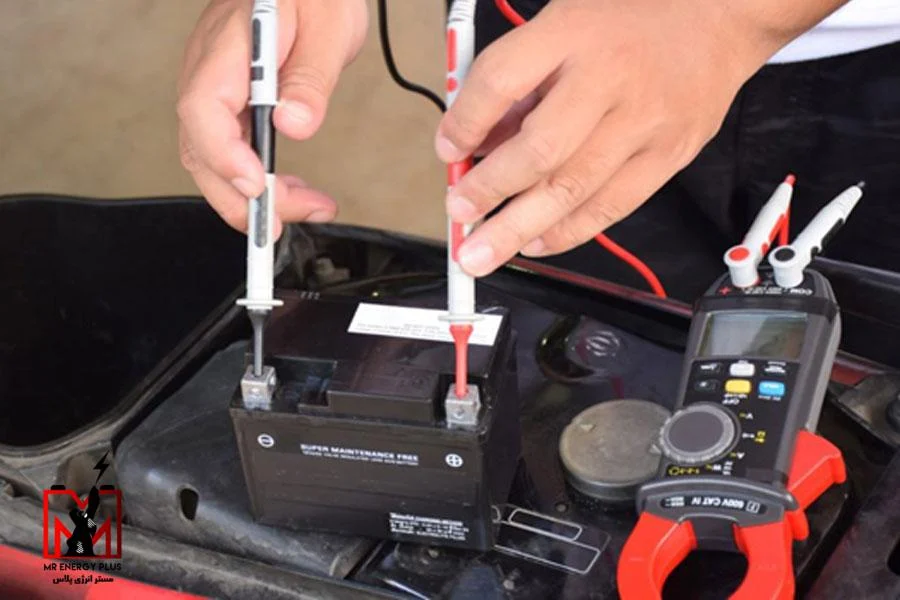

باتری قلب سیستم الکتریکی است. ابتدا اتصالات سرباتری را بررسی کنید تا از عدم وجود سولفاته (شوره سفید رنگ) و محکم بودن آن ها اطمینان حاصل کنید. مولتی متر را روی حالت ولتاژ مستقیم (DC) قرار دهید. پراب قرمز را به قطب مثبت و پراب سیاه را به قطب منفی متصل کنید. یک باتری سالم و شارژ شده باید ولتاژی حدود 12.6 تا 12.8 ولت را در حالت خاموش نشان دهد. اگر ولتاژ زیر 12 ولت است، باتری نیاز به شارژ دارد. اگر پس از شارژ کامل، ولتاژ به سرعت کاهش می یابد، سلول های داخلی باتری آسیب دیده و نیاز به تعویض دارد.

گام دوم: کنترل فیوزها و جعبه فیوز

جعبه فیوز معمولاً در نزدیکی باتری یا زیر زین موتور سیکلت قرار دارد. فیوزها را به صورت چشمی بررسی کنید؛ اگر سیم نازک داخل فیوز شیشه ای قطع شده باشد، فیوز سوخته است. برای اطمینان بیشتر، مولتی متر را روی حالت تست بوق (پیوستگی) قرار دهید و دو سر فیوز را لمس کنید. صدای بوق نشان دهنده سلامت فیوز است. هرگز فیوز سوخته را با سیم یا فویل جایگزین نکنید و همیشه از فیوز یدکی با آمپر یکسان استفاده نمایید.

گام سوم: عیب یابی سیم کشی و اتصالات بدنه

سیم کشی موتور سیکلت به دلیل لرزش و قرارگیری در معرض رطوبت، مستعد فرسودگی است. به دنبال سیم های لخت، سوخته یا اتصالات شل بگردید. نقطه اتصال بدنه (سیم منفی اصلی که به شاسی موتور پیچ شده است) را پیدا کرده و آن را کاملاً تمیز و سفت کنید. بسیاری از مشکلات برقی عجیب و غریب تنها با تمیز کردن و سفت کردن این نقطه اتصال برطرف می شوند. برای تست قطعی سیم، یک سر مولتی متر را به ابتدای سیم و سر دیگر را به انتهای آن متصل کنید؛ عدم نمایش مقاومت صفر نشان دهنده قطعی درون سیم است.

گام چهارم: تست سیستم شارژ (استاتور و رگولاتور)

این بخش نیازمند دقت فنی بالایی است. سیستم شارژ از دو جزء اصلی تشکیل شده است: استاتور (بوبین) که برق تولید می کند و رگولاتور (شارژر) که ولتاژ را تنظیم و یکسو می کند.

تست استاتور: سوکت اتصال استاتور به رگولاتور را جدا کنید. مولتی متر را روی حالت ولتاژ متناوب (AC) قرار دهید. موتور را روشن کرده و دور موتور را کمی بالا ببرید. پراب های مولتی متر را به دو پین خروجی استاتور در سمت سیم پیچ متصل کنید. ولتاژ خوانده شده باید با افزایش دور موتور افزایش یابد و معمولاً باید به بالای 50 ولت AC برسد. اگر ولتاژ بسیار پایین است یا تغییری نمی کند، سیم پیچ استاتور سوخته یا نیم سوز شده است.

تست رگولاتور: سوکت را مجدداً وصل کنید. مولتی متر را روی ولتاژ مستقیم (DC) قرار دهید و پراب ها را به دو سر باتری متصل کنید. موتور را روشن کنید. ولتاژ باید بین 13.5 تا 14.5 ولت باشد. اگر ولتاژ زیر 13 ولت است، رگولاتور برق کافی تولید نمی کند و باتری به مرور تخلیه می شود. اگر ولتاژ بالاتر از 15 ولت باشد، رگولاتور خراب است و ولتاژ بیش از حد می تواند به باتری و لامپ ها آسیب جدی برساند.

گام پنجم: بررسی سیستم جرقه زنی (شمع، کویل و CDI)

اگر موتور استارت می خورد اما روشن نمی شود، مشکل از جرقه است. ابتدا شمع را باز کنید و به وایر شمع متصل کنید. بدنه فلزی شمع را به قسمت فلزی موتور تکیه دهید و استارت بزنید. جرقه باید آبی رنگ و قوی باشد. جرقه زرد یا ضعیف نشان دهنده مشکل در کویل، وایر فرسوده، یا ضعف CDI است.

برای تست کویل، مقاومت سیم پیچ اولیه و ثانویه را با مولتی متر (در حالت اهم) اندازه گیری کنید. اعداد باید با مشخصات فنی کارخانه مطابقت داشته باشند. همچنین، سوکت ورودی CDI را بررسی کنید تا از رسیدن برق و سیگنال پیکاپ به آن اطمینان حاصل کنید. خرابی CDI معمولاً با تعویض قطعه به صورت امتحانی قابل تشخیص است، زیرا تست دقیق آن در کارگاه های معمولی دشوار است.

جدول جامع عیب یابی سریع مشکلات برقی

اشتباهات رایج که باعث آسیب بیشتر می شود

• استفاده از فیوز با آمپر بالاتر: این کار باعث می شود سیم کشی قبل از سوختن فیوز ذوب شود و خطر آتش سوزی را به شدت افزایش می دهد.
• جدا کردن باتری در حین روشن بودن موتور: این یک باور غلط قدیمی برای تست دینام است. در موتور سیکلت های مدرن، این کار می تواند باعث نوسان ولتاژ شدید و سوختن فوری رگولاتور یا CDI شود.
• نادیده گرفتن اتصالات بدنه: بسیاری از افراد ساعت ها به دنبال خرابی قطعات گران قیمت می گردند، در حالی که مشکل تنها یک پیچ شل یا زنگ زده در نقطه اتصال سیم منفی به شاسی است.

پرسش های متداول در مورد برق موتور سیکلت

جمع بندی نهایی

عیب یابی برق موتور سیکلت نیازمند صبر، دقت و رعایت ترتیب منطقی است. همیشه فرآیند را از بررسی اتصالات ساده، فیوزها و باتری آغاز کنید و سپس به سمت قطعات پیچیده تر مانند استاتور، رگولاتور و CDI حرکت کنید. استفاده از یک مولتی متر دیجیتال با کیفیت می تواند زمان عیب یابی را به شدت کاهش دهد و از تعویض بی مورد قطعات سالم جلوگیری کند. اگر در هر مرحله از فرآیند احساس عدم اطمینان کردید، مراجعه به یک تکنسین متخصص برق موتور سیکلت، ایمن ترین و مقرون به صرفه ترین راه حل خواهد بود.
