نصب و تعمیر آیفون تصویری فرایندی است که نیازمند شناخت دقیق اجزای سیستم شامل پنل خیابانی، مانیتور داخلی، ترانس تغذیه و قفل الکتریکی است. برای نصب صحیح، باید از سیم های شیلددار یا کواکسیال با رنگ بندی استاندارد برند استفاده کرد و اتصالات را با دقت لحیم کاری نمود. در صورت بروز مشکلاتی مانند قطع تصویر، نویز صدا یا عمل نکردن درب بازکن، ابتدا اتصالات سیم ها، سلامت ترانس و تنظیمات مانیتور بررسی می شود. اگر دانش فنی کافی ندارید، برای جلوگیری از آسیب به سیستم و حفظ امنیت ساختمان، حتما از یک تکنسین متخصص کمک بگیرید.

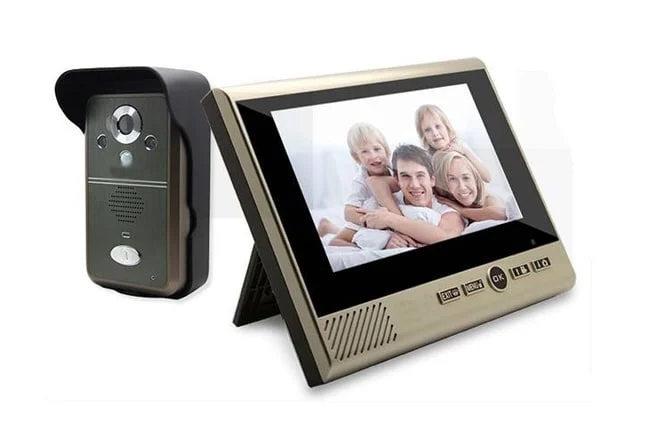

آشنایی با اجزای اصلی آیفون تصویری
هر سیستم آیفون تصویری از چند جزء کلیدی تشکیل شده است که هماهنگی دقیق آن ها عملکرد صحیح و پایدار دستگاه را تضمین می کند. شناخت این اجزا اولین گام در مسیر نصب یا عیب یابی است.
- پنل خیابانی یا پنل خارجی: این بخش در ورودی اصلی ساختمان نصب می شود و شامل دوربین، میکروفون، بلندگو و صفحه کلید یا دکمه های احضار است. وظیفه اصلی آن دریافت تصویر و صدا و ارسال سیگنال به واحدهای داخلی است.
- مانیتور یا پنل داخلی: این دستگاه در داخل هر واحد مسکونی یا اداری نصب شده و تصویر و صدای مراجعه کننده را نمایش می دهد. دکمه های باز کردن درب، تنظیمات تصویر و ارتباط داخلی روی این پنل قرار دارد.
- ترانس تغذیه یا منبع قدرت: وظیفه تبدیل برق شهری 220 ولت به ولتاژ پایین و ایمن (معمولا 12 یا 24 ولت) برای تامین انرژی پنل خیابانی، مانیتور و قفل الکتریکی را بر عهده دارد.
- قفل الکتریکی یا درب بازکن: مکانیزمی الکترومغناطیسی یا موتوری است که روی درب ورودی نصب شده و با دریافت سیگنال الکتریکی از مانیتور، ضامن درب را آزاد می کند.
- کابل و سیستم سیم کشی: بستر انتقال سیگنال های تصویر، صدا و برق بین اجزای مختلف سیستم است که کیفیت آن تاثیر مستقیمی بر شفافیت تصویر و وضوح صدا دارد.
انواع سیستم های آیفون تصویری
انتخاب نوع آیفون تصویری بستگی به بودجه، تعداد واحدهای ساختمان، زیرساخت های موجود و نیازهای امنیتی دارد. سه دسته اصلی در بازار وجود دارد:
- آیفون تصویری آنالوگ: این سیستم ها از کابل های چند رشته ای معمولی برای انتقال سیگنال استفاده می کنند. نصب آن ها ساده و هزینه اولیه پایین تری دارند، اما در مسافت های طولانی ممکن است دچار افت کیفیت تصویر یا نویز صدا شوند.
- آیفون تصویری دیجیتال: در این سیستم ها سیگنال ها به صورت دیجیتال پردازش می شوند که منجر به شفافیت بیشتر تصویر و کاهش نویز محیطی می شود. امکاناتی مانند حافظه داخلی برای ضبط تصاویر، ارتباط داخلی بین واحدها و تنظیمات پیشرفته صوتی در این مدل ها رایج است.
- آیفون تصویری تحت شبکه یا IP: این نسل جدید از آیفون ها از بستر شبکه اینترنت یا شبکه محلی ساختمان استفاده می کنند. قابلیت های پیشرفته ای مانند مشاهده تصویر روی گوشی هوشمند از راه دور، باز کردن درب از طریق اپلیکیشن و یکپارچگی با سیستم های هوشمند ساختمان از ویژگی های بارز آن ها است.
ابزارهای مورد نیاز برای نصب و تعمیر
برای انجام حرفه ای نصب یا عیب یابی، داشتن ابزارهای مناسب و استاندارد ضروری است تا از آسیب به قطعات الکترونیکی جلوگیری شود.
- مولتی متر دیجیتال: برای اندازه گیری دقیق ولتاژ خروجی ترانس و بررسی قطع یا وصلی سیم ها در مسیرهای مختلف.
- سیم چین و سیم لخت کن: برای برش و آماده سازی انتهای کابل ها بدون آسیب رساندن به رشته های نازک مسی داخلی.
- هویه و قلع: برای ایجاد اتصالات پایدار، محکم و جلوگیری از اکسید شدن سیم ها در محل ترمینال ها و جعبه های تقسیم.
- دریل و پیچ گوشتی: برای نصب فیزیکی و محکم کردن پنل خیابانی و مانیتور روی دیوارهای گچی یا سیمانی.
- تستر شبکه یا کابل یاب: در سیستم های تحت شبکه یا برای ردیابی دقیق سیم های قطع شده در داخل دیوارهای ساختمان کاربرد دارد.
راهنمای گام به گام نصب آیفون تصویری
نصب صحیح آیفون تصویری نیازمند رعایت ترتیب خاصی از مراحل است تا از بروز مشکلات آینده و هزینه های اضافی جلوگیری شود.
- برنامه ریزی و مسیریابی: قبل از هر اقدامی، محل نصب پنل خیابانی را به گونه ای انتخاب کنید که دوربین در معرض تابش مستقیم نور خورشید (ضد نور) نباشد و زاویه دید مناسبی داشته باشد. مسیر عبور کابل ها از رایزرهای ساختمان را مشخص کنید.
- نصب پنل خیابانی: پنل را در ارتفاع استاندارد (معمولا 140 تا 150 سانتی متر از سطح زمین) نصب کنید. از تراز بودن آن اطمینان حاصل نمایید و پیچ ها را به گونه ای محکم کنید که پنل لق نزند.
- سیم کشی ساختمان: کابل های مربوطه را از پنل خیابانی به جعبه تقسیم طبقات و سپس به داخل هر واحد هدایت کنید. در ساختمان های نوساز سیم کشی به صورت توکار و در ساختمان های قدیمی به صورت روکار یا از داخل داکت های پلاستیکی انجام می شود.
- نصب مانیتور در واحدها: صفحه نمایش را در ارتفاعی نصب کنید که دسترسی به دکمه ها برای تمام اعضای خانواده آسان باشد. معمولاً ارتفاع 150 سانتی متر از کف مناسب است.
- اتصال ترانس تغذیه و قفل الکتریکی: ترانس باید در مکانی خشک، خنک و دور از دسترس کودکان (مانند داخل جعبه تقسیم اصلی یا پارکینگ) نصب شود. سیم های خروجی ترانس به پنل خیابانی و قفل الکتریکی متصل می شوند.
- اتصالات نهایی و لحیم کاری: تمامی اتصالات در جعبه های تقسیم باید به دقت لحیم کاری شده و با وارنیش حرارتی یا چسب برق مرغوب پوشانده شوند تا از اتصالی و اکسیداسیون جلوگیری شود.
- تست و تنظیمات نهایی: پس از روشن کردن سیستم، تصویر، صدا و عملکرد قفل الکتریکی را برای تمام واحدها به صورت جداگانه تست کنید. تنظیمات روشنایی، کنتراست و حجم صدا را متناسب با نور محیط تنظیم نمایید.
رنگ بندی استاندارد سیم ها در برندهای محبوب
شناخت رنگ بندی سیم ها برای نصب و تعمیر بسیار حیاتی است. اتصال اشتباه می تواند منجر به سوختن برد دستگاه شود. اگرچه این رنگ بندی ممکن است در مدل های خاص کمی تفاوت داشته باشد، اما الگوی کلی در برندهای مطرح به شرح زیر است:
| برند | سیم تصویر | سیم صدا و زنگ | سیم منفی | سیم مثبت |
|---|---|---|---|---|
| سیماران | سفید | قرمز | آبی | زرد |
| الکتروپیک | قرمز | سفید | زرد | آبی |
| تابا الکترونیک | سفید | قرمز | آبی | زرد |
| کوماکس | قرمز | سفید | زرد | آبی |
هشدار مهم:
همیشه قبل از برقراری هرگونه اتصال، کاتالوگ فنی همان مدل خاص را مطالعه کنید. رنگ بندی ها ممکن است در سری های جدید تولیدی تغییر کنند و اتصال اشتباه می تواند منجر به آسیب جدی به برد الکترونیکی دستگاه شود.
همیشه قبل از برقراری هرگونه اتصال، کاتالوگ فنی همان مدل خاص را مطالعه کنید. رنگ بندی ها ممکن است در سری های جدید تولیدی تغییر کنند و اتصال اشتباه می تواند منجر به آسیب جدی به برد الکترونیکی دستگاه شود.
عیب یابی و تعمیر مشکلات رایج آیفون تصویری
بسیاری از مشکلات آیفون تصویری با بررسی های اولیه و منطقی قابل حل هستند و نیازی به تعویض کامل دستگاه نیست.
- قطع کامل تصویر یا صفحه سیاه: ابتدا ولتاژ خروجی ترانس تغذیه را با مولتی متر اندازه گیری کنید. اگر ولتاژ نرمال است، کابل تصویر را از نظر قطع شدگی یا اتصالی بررسی نمایید. در صورت سالم بودن کابل، احتمال خرابی دوربین پنل یا برد مانیتور وجود دارد. همچنین بررسی کنید که سوکت های پشت مانیتور به درستی جا رفته باشند.
- وجود نویز یا برفک در تصویر: این مشکل معمولاً ناشی از استفاده از کابل های بی کیفیت، طولانی بودن بیش از حد مسیر سیم کشی بدون استفاده از تقویت کننده، یا عبور کابل آیفون از کنار کابل های برق فشار قوی است. استفاده از کابل شیلددار و اتصال صحیح شیلد به منفی این مشکل را برطرف می کند.
- قطع بودن صدا یا اکو شدن آن: اتصالات میکروفون و بلندگو در پنل خیابانی و مانیتور را بررسی کنید. گاهی اوقات جرم گرفتن یا خرابی اسپیکر باعث این مشکل می شود. تنظیمات حجم صدا در منوی مانیتور را نیز چک کنید.
- عمل نکردن قفل الکتریکی: اگر صدای کلیک قفل شنیده می شود اما درب باز نمی شود، مشکل مکانیکی از قفل یا فنر درب است. اگر صدایی شنیده نمی شود، رله روی برد مانیتور یا سیم کشی مربوط به قفل را بررسی کنید. ولتاژ قفل باید در لحظه فشردن دکمه به حدود 12 ولت برسد.
- زنگ ممتد یا بی دلیل: این مشکل اغلب به دلیل اتصالی در سیم زنگ، خرابی دکمه پنل خیابانی (گیر کردن فیزیکی دکمه) یا نفوذ رطوبت به برد پنل ایجاد می شود. پنل را باز کرده و برد را با اسپری ناهید خشک تمیز کنید.
نکات طلایی نگهداری و افزایش عمر دستگاه
- پنل خیابانی را به صورت دوره ای با دستمال نرم و خشک تمیز کنید و از مواد شوینده اسیدی یا ساینده که به بدنه و لنز دوربین آسیب می زنند، استفاده نکنید.
- در مناطقی با رطوبت بالا، از پنل های ضد آب و زنگ زدگی استفاده کنید و درزهای اطراف پنل را با چسب سیلیکون مرغوب بپوشانید تا از نفوذ آب جلوگیری شود.
- نوسانات برق شهری می تواند به ترانس و بردهای الکترونیکی آسیب برساند؛ استفاده از محافظ برق برای ورودی ترانس تغذیه اکیدا توصیه می شود.
- هرگز سیم های آیفون تصویری را برای انتقال برق 220 ولت مورد استفاده قرار ندهید، زیرا باعث ذوب شدن عایق کابل، اتصالی و خطر آتش سوزی می شود.
سوالات متداول
آیا می توان آیفون صوتی قدیمی را به تصویری تبدیل کرد؟
بله، در بسیاری از موارد اگر کابل کشی ساختمان حداقل 4 رشته سیم سالم و بدون قطعی داشته باشد، می توان با تعویض پنل خیابانی و اضافه کردن مانیتور، سیستم قدیمی را به تصویری ارتقا داد.
بهترین ارتفاع برای نصب پنل خیابانی چقدر است؟
ارتفاع استاندارد نصب پنل خیابانی بین 140 تا 150 سانتی متر از سطح زمین است تا هم زاویه دید دوربین مناسب باشد و هم دسترسی به دکمه ها برای افراد مختلف و کودکان آسان باشد.
چرا تصویر آیفون تصویری سیاه و سفید می شود؟
این مشکل ممکن است به دلیل تنظیمات اشتباه مانیتور، خرابی سنسور تصویر دوربین، یا قطع شدن سیم انتقال تصویر باشد. ابتدا تنظیمات رنگ مانیتور را بررسی کنید و سپس اتصالات را چک نمایید.
آیا نصب آیفون تصویری تحت شبکه نیاز به کابل کشی جدید دارد؟
بستگی دارد. اگر ساختمان از قبل کابل شبکه (مانند Cat6) کشیده شده باشد، می توان از همان زیرساخت استفاده کرد. در غیر این صورت، نیاز به کابل کشی شبکه جداگانه یا استفاده از مبدل های خاص برای انتقال سیگنال روی سیم های موجود است.
