کار سیم کشی ساختمان: راهنمای کامل مراحل، نکات ایمنی و هزینه ها

سیم کشی ساختمان فرآیندی دقیق و حساس است که شامل طراحی نقشه، شیارزنی، لوله گذاری، سیم کشی و نصب تجهیزات می شود. این کار به دو روش روکار و توکار انجام می شود و رعایت استانداردهای ایمنی مانند استفاده از سیم ارت، فیوز مینیاتوری و جعبه تقسیم برای جلوگیری از خطراتی مانند آتش سوزی و برق گرفتگی الزامی است. برای اطمینان از ایمنی و دوام، توصیه می شود این پروژه توسط برقکار متخصص و با استفاده از متریال استاندارد انجام گیرد.

سیم کشی ساختمان قلب تپنده تاسیسات الکتریکی هر بنا است و نقشی حیاتی در تامین ایمنی، آسایش و کارایی فضای زندگی یا کار ایفا می کند. بدون یک سیستم برق رسانی استاندارد و اصولی، استفاده از لوازم خانگی، سیستم های روشنایی، تجهیزات سرمایشی و گرمایشی و سایر ابزارهای الکترونیکی غیرممکن یا همراه با خطرات جدی خواهد بود. فرآیند سیم کشی برای افراد بدون تجربه ممکن است پیچیده و دشوار به نظر برسد، اما درک اصول اولیه، مراحل اجرا و نکات ایمنی می تواند به شما کمک کند تا بر این پروژه نظارت دقیقی داشته باشید یا در موارد ساده، اقدام به انجام آن نمایید.

این راهنمای جامع با هدف ارائه اطلاعات دقیق، به روز و کاربردی در مورد کار سیم کشی ساختمان تدوین شده است. در این مقاله، تمامی مراحل از طراحی نقشه تا تست نهایی، انواع سیم و کابل، ابزارهای مورد نیاز، اجزای تابلو برق و اشتباهات رایج که باید از آن ها اجتناب کنید، به طور کامل و با زبانی ساده اما تخصصی بررسی می شوند.

انواع روش های سیم کشی ساختمان

انتخاب روش مناسب سیم کشی، اولین و یکی از مهم ترین تصمیمات در پروژه برق کشی است. این انتخاب بر اساس مرحله ساخت ساختمان، بودجه، زیبایی شناسی و نیازهای ایمنی انجام می شود. به طور کلی، سیم کشی ساختمان به دو دسته اصلی تقسیم می گردد:

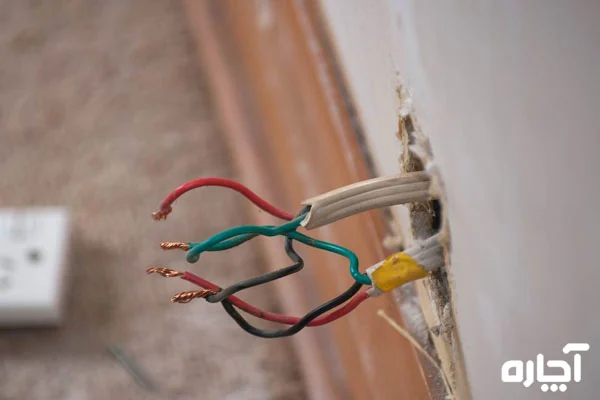

1. سیم کشی توکار (Concealed Wiring)

در این روش، تمامی سیم ها، کابل ها و لوله های محافظ در داخل دیوارها، سقف کاذب یا کف ساختمان پنهان می شوند. این کار نیازمند شیارزنی دیوارها قبل از گچ کاری یا در حین ساخت و ساز است.

• مزایا: زیبایی بصری بالا (هیچ سیم یا لوله ای روی دیوار قابل مشاهده نیست) و ایمنی بیشتر (سیم ها در برابر ضربه و رطوبت محافظت می شوند).
• معایب: هزینه و زمان بیشتر به دلیل نیاز به شیارزنی و تعمیرات دیوار، و عیب یابی دشوار در صورت بروز مشکل.
• کاربرد: ایده آل برای ساختمان های در حال ساخت، بازسازی های اساسی و فضاهای مسکونی و اداری که زیبایی اولویت دارد.

2. سیم کشی روکار (Surface Wiring)

در این روش، سیم ها از داخل داکت ها، لوله های پلیکا یا فلزی که روی سطح دیوار یا سقف نصب می شوند، عبور داده می شوند.

• مزایا: اجرای سریع و کم هزینه (بدون نیاز به تخریب دیوار) و دسترسی و عیب یابی آسان.
• معایب: ظاهر نازیبا (وجود داکت یا لوله روی دیوار) و آسیب پذیری بیشتر در برابر ضربه.
• کاربرد: مناسب برای ساختمان های قدیمی که امکان تخریب دیوار وجود ندارد، انبارها، کارگاه ها، پارکینگ ها و فضاهای صنعتی.

مراحل صفر تا صد سیم کشی ساختمان (روش توکار)

اجرای صحیح سیم کشی نیازمند طی کردن مراحل مهندسی و فنی به ترتیب مشخص است. هرگونه عجله یا حذف یک مرحله می تواند منجر به خطرات جانی و مالی شود.

اجزای اصلی تابلو برق ساختمان و وظایف آن ها

تابلو برق مغز متفکر سیستم الکتریکی ساختمان است. شناخت اجزای آن به شما کمک می کند تا در صورت بروز مشکل، درک بهتری از وضعیت داشته باشید:

• کلید مینیاتوری (MCB): وظیفه قطع مدار در صورت اضافه بار یا اتصال کوتاه را بر عهده دارد. این فیوزها در آمپراژهای مختلف (مانند 10، 16، 25 و 32 آمپر) موجود هستند.
• کلید محافظ جان (RCCB): این کلید حیاتی، نشتی جریان به زمین (مثلا از طریق بدن انسان) را تشخیص داده و در کسری از ثانیه (معمولا 30 میلی آمپر) برق را قطع می کند تا از برق گرفتگی جلوگیری شود.
• شمش ارت و نول: شمش هایی فلزی که سیم های ارت و نول تمام مدارها به آن ها متصل می شوند تا توزیع ایمن و منظمی صورت گیرد.
• کلید اصلی (Main Switch): کلیدی برای قطع و وصل کردن کلیه برق ورودی ساختمان به صورت یکجا، که معمولاً در بالای تابلو نصب می شود.

راهنمای جامع انتخاب سیم و کابل استاندارد

انتخاب سیم مناسب، ضامن ایمنی و کارایی سیستم برق است. استفاده از سیم با سطح مقطع نامناسب می تواند منجر به داغ شدن سیم، افت ولتاژ و در نهایت آتش سوزی شود. در جدول زیر، انواع رایج سیم و کابل و کاربرد آن ها آورده شده است:

استاندارد سطح مقطع سیم ها بر اساس مصرف:

• مدار روشنایی: حداقل سطح مقطع 1.5 میلی متر مربع.
• مدار پریزهای معمولی: حداقل سطح مقطع 2.5 میلی متر مربع.
• مدار کولر گازی یا لوازم پرمصرف: حداقل سطح مقطع 4 تا 6 میلی متر مربع.
• سیم ورودی اصلی کنتور: بسته به ظرفیت کنتور (معمولا 6 تا 10 میلی متر مربع).

نکات حیاتی و ایمنی در برق کشی ساختمان

رعایت این نکات مرز بین یک سیستم ایمن و یک فاجعه بالقوه است:

1. اهمیت حیاتی سیم ارت (Earth): در سیستم های مدرن، وجود سیم ارت در تمامی پریزها الزامی است. این سیم در صورت نشت جریان به بدنه فلزی لوازم خانگی، جریان را به زمین هدایت کرده و از برق گرفتگی کاربر جلوگیری می کند.
2. استفاده از کلید محافظ جان (RCCB): نصب این کلید در تابلو برق اصلی، در صورت تشخیص کوچکترین نشتی جریان (حتی در حد چند میلی آمپر)، مدار را در کسری از ثانیه قطع می کند و جان ساکنان را نجات می دهد.
3. ممنوعیت اتصال سیم خارج از جعبه تقسیم: هرگونه وصله کردن یا سربندی سیم ها باید فقط در داخل جعبه تقسیم انجام شود. اتصال سیم در داخل لوله غیرقانونی و بسیار خطرناک است.
4. رعایت فاصله از لوله های گاز و آب: کابل های برق باید حداقل 30 سانتی متر از لوله های مخابراتی و 60 سانتی متر از لوله های گاز فاصله داشته باشند تا از خطرات ناشی از القای الکترومغناطیسی یا نشت گاز جلوگیری شود.
5. استفاده از فیوز مینیاتوری (MCB) مناسب: هر مدار باید توسط یک فیوز مینیاتوری با آمپراژ متناسب با سطح مقطع سیم محافظت شود (مثلا فیوز 10 آمپر برای روشنایی و 16 یا 25 آمپر برای پریزها).
6. رعایت درجه حفاظت (IP) در محیط های مرطوب: برای سیم کشی در حمام، دستشویی یا فضای باز، باید از کلید و پریزهای با درجه حفاظت IP44 یا بالاتر استفاده شود تا از نفوذ رطوبت و پاشش آب جلوگیری گردد.

تاثیر هوشمند سازی ساختمان (BMS) بر سیم کشی

امروزه با گسترش خانه های هوشمند، نیاز به زیرساخت های سیم کشی متفاوتی وجود دارد. اگر قصد دارید در آینده ساختمان خود را هوشمند کنید، باید از همین ابتدا موارد زیر را در نظر بگیرید:

• کشیدن سیم نول به تمام قوطی های کلید: کلیدهای هوشمند برای کار کردن نیاز به سیم نول دارند، در حالی که در سیم کشی سنتی اغلب فقط سیم فاز به قوطی کلید می رود.
• استفاده از لوله های جداگانه برای کابل های شبکه و انتقال داده: برای سیستم های صوتی، تصویری و کنترل مرکزی، باید کابل های CAT6 یا فیبر نوری از مرحله سفت کاری پیش بینی شوند.
• در نظر گرفتن فضای بیشتر در تابلو برق: ماژول های هوشمند سازی فضای بیشتری نسبت به فیوزهای معمولی اشغال می کنند.

ابزارهای مورد نیاز برای سیم کشی حرفه ای

برای انجام یک کار با کیفیت، استفاده از ابزار مناسب ضروری است. لیست ابزارهای کلیدی عبارتند از:

• سیم لخت کن: برای برداشتن عایق سیم بدون آسیب رساندن به رشته های مسی.
• تستر فاز و نول (پیچ گوشتی تستر): برای تشخیص سیم فاز و اطمینان از قطع بودن برق.
• مولتی متر: برای اندازه گیری ولتاژ، جریان و تست پیوستگی مدار.
• انبردست و سیم چین: برای بریدن سیم و خم کردن آن.
• دریل و هیلتی: برای ایجاد سوراخ و شیار در دیوارهای بتنی یا آجری.
• شیار زن برقی: برای ایجاد شیارهای تمیز و دقیق.
• چسب برق مرغوب: برای عایق بندی اتصالات.
• فوتون (فنر سیم کشی): برای عبور دادن سیم از داخل لوله ها.
• تراز لیزری: برای اطمینان از نصب تراز و هم سطح تمامی قوطی ها و تجهیزات.

تست و عیب یابی اولیه سیستم برق

پس از اتمام نصب، انجام تست های اولیه برای اطمینان از عملکرد صحیح سیستم الزامی است:

• تست فاز و نول: با استفاده از تستر یا مولتی متر، اطمینان حاصل کنید که ولتاژ بین فاز و نول حدود 220 ولت است.
• تست کلید محافظ جان: با فشردن دکمه تست (Test) روی کلید محافظ جان، باید مدار بلافاصله قطع شود. اگر قطع نشد، کلید معیوب است و باید تعویض گردد.
• تست پیوستگی ارت: اطمینان حاصل کنید که سیم ارت به درستی به شمش ارت در تابلو و به پریزها متصل شده است.
• بررسی گرمای اتصالات: پس از روشن کردن وسایل پرمصرف به مدت چند دقیقه، پشت کلید و پریزها را لمس کنید. هرگونه گرمای غیرعادی نشانه اتصال شل یا نامناسب است.

اشتباهات رایج که باید از آن ها اجتناب کنید

بسیاری از مشکلات برق ساختمان ناشی از اشتباهات اجرایی ساده اما پرهزینه است:

• استفاده از سیم های غیر استاندارد و بی کیفیت: این سیم ها اغلب دارای مغزی آلومینیومی به جای مسی یا عایق ضعیف هستند که به سرعت فرسوده می شوند.
• شل بودن اتصالات: اتصالات شل در پشت کلید و پریز باعث ایجاد جرقه، داغ شدن نقطه اتصال و ذوب شدن عایق سیم می شود.
• عدم استفاده از لوله محافظ: عبور دادن سیم به صورت مستقیم از داخل شیار دیوار بدون لوله، باعث می شود رطوبت گچ و سیمان به عایق سیم آسیب برساند و در آینده امکان تعویض سیم وجود نداشته باشد.
• بارگذاری بیش از حد روی یک مدار: اتصال چندین وسیله پرمصرف (مانند اتو، سشوار و کولر) به یک مدار ضعیف که منجر به پریدن مکرر فیوز یا داغ شدن سیم ها می شود.

عوامل موثر بر هزینه سیم کشی ساختمان در سال 1405

هزینه سیم کشی ساختمان به فاکتورهای متعددی بستگی دارد و نمی توان یک قیمت ثابت برای آن اعلام کرد. مهم ترین عوامل تعیین کننده قیمت عبارتند از:

• متراژ و تعداد طبقات ساختمان: طبیعتا هرچه متراژ بیشتر باشد، مقدار کابل، لوله و تجهیزات مورد نیاز افزایش می یابد.
• نوع سیم کشی (روکار یا توکار): سیم کشی توکار به دلیل نیاز به شیارزنی و تعمیرات دیوار، هزینه نیروی کار بالاتری دارد.
• کیفیت متریال: قیمت کابل های استاندارد مسی، کلید و پریزهای برند معتبر و تابلو برق های مجهز به محافظ جان، تاثیر مستقیم و قابل توجهی بر هزینه نهایی دارد.
• پیچیدگی طراحی: وجود سیستم های هوشمند (BMS)، نورپردازی های دکوراتیو پیچیده یا سیستم های اعلام حریق، هزینه اجرا را افزایش می دهد.

توصیه می شود برای برآورد دقیق هزینه، نقشه اجرایی را به چند پیمانکار برق مجرب ارائه دهید و پس از بررسی رزومه و نمونه کارهای آن ها، اقدام به عقد قرارداد نمایید.

سوالات متداول در مورد سیم کشی ساختمان

جمع بندی

کار سیم کشی ساختمان زیربنای ایمنی و آسایش در هر فضایی است. از طراحی نقشه دقیق و انتخاب کابل های استاندارد گرفته تا اجرای اصولی مراحل شیارزنی، لوله گذاری و سربندی، همگی حلقه های زنجیری هستند که ایمنی نهایی را تضمین می کنند. صرفه جویی در کیفیت متریال یا استفاده از افراد غیرمتخصص، نه تنها اقتصادی نیست، بلکه می تواند هزینه های جبران ناپذیری را در آینده به همراه داشته باشد. با رعایت استانداردهای ملی ساختمان و نظارت دقیق بر روند اجرا، می توانید سیستمی پایدار، ایمن و کارآمد برای سال های متمادی داشته باشید.
