راهنمای جامع خدمات برق کشی ساختمان؛ از طراحی نقشه تا تحویل ایمن

سیستم برق کشی ساختمان را می توان به عنوان شبکه عصبی و رگ حیاتی هر سازه ای در نظر گرفت. از تامین روشنایی و تهویه مطبوع گرفته تا راه اندازی سیستم های امنیتی، ارتباطات و لوازم خانگی پرمصرف، همگی به یک شبکه الکتریکی دقیق و مهندسی شده وابسته هستند. خدمات برق کشی ساختمان تنها به معنای عبور دادن چند رشته سیم از داخل دیوار نیست؛ بلکه یک علم مهندسی است که نیازمند رعایت دقیق مبحث 13 مقررات ملی ساختمان، محاسبات بار الکتریکی و درک عمیق از اصول ایمنی است. هرگونه سهل انگاری در اجرای این تاسیسات، نه تنها باعث افت ولتاژ و آسیب به تجهیزات گران قیمت می شود، بلکه خطر بروز آتش سوزی های مهیب و برق گرفتگی ساکنان را به شدت افزایش می دهد. در این راهنمای تخصصی، تمامی مراحل، استانداردها، تجهیزات و برآورد هزینه های اجرت برقکاری در سال 1405 را به صورت کاملاً کاربردی و شفاف بررسی می کنیم تا دیدی جامع نسبت به این فرآیند پیچیده پیدا کنید.

مراحل گام به گام سیم کشی و برق کشی ساختمان

اجرای یک پروژه الکتریکی استاندارد نیازمند طی کردن یک توالی منطقی و مهندسی شده است. برقکاران حرفه ای هرگز بدون نقشه و برنامه ریزی قبلی اقدام به تخریب یا لوله گذاری نمی کنند. در ادامه، صفر تا صد مراحل اجرایی را تشریح می کنیم.

1. برآورد نیاز و طراحی نقشه برق کشی

نخستین و شاید مهم ترین گام در خدمات برق کشی ساختمان، شناخت دقیق نیازهای کارفرما و طراحی نقشه فاز یک و فاز دو است. در این مرحله، تعداد و محل دقیق نقاط روشنایی، پریزهای عمومی، پریزهای پرمصرف مانند کولر گازی، ماشین لباسشویی، ظرفشویی و اجاق گازهای برقی مشخص می شود. طراح با استفاده از نرم افزارهای مهندسی، دیاگرام تک خطی تابلو برق را ترسیم کرده و سطح مقطع کابل های ورودی و فیوزهای مورد نیاز را محاسبه می کند. یک نقشه دقیق از اتلاف متریال جلوگیری کرده و هزینه های پروژه را به شکل چشمگیری بهینه می سازد.

2. شیارزنی و لوله گذاری (قوطی گذاری)

پس از انتقال نقشه روی دیوارها، عملیات شیارزنی با استفاده از دستگاه های شیاردوبل و مکنده دار آغاز می شود تا از تولید گرد و غبار بیش از حد جلوگیری گردد. عمق و عرض شیارها باید به گونه ای باشد که لوله های خرطومی یا پی وی سی به راحتی درون آن قرار گرفته و روی آن ها با ملات یا گچ پوشانده شود. نصب قوطی کلید و پریزها باید کاملاً تراز و در ارتفاع استاندارد از کف تمام شده انجام پذیرد. استفاده از لوله های خرطومی نسوز و استاندارد برای عبور سیم ها در داخل دیوار و سقف کاذب الزامی است تا در صورت بروز اتصال کوتاه، از سرایت آتش به مصالح ساختمان جلوگیری شود.

3. سیم کشی و کابل کشی اصولی

در مرحله سیم کشی، هادی ها بر اساس کد رنگ استاندارد از داخل لوله ها عبور داده می شوند. طبق استانداردهای بین المللی و ملی، سیم فاز باید به رنگ های قرمز، زرد یا قهوه ای، سیم نول به رنگ آبی روشن یا مشکی و سیم ارتینگ (هادی حفاظتی) الزاماً به رنگ ترکیبی زرد و سبز باشد. پر کردن بیش از حد ظرفیت لوله ها با سیم ممنوع است، زیرا باعث حبس شدن حرارت و کاهش عمر مفید عایق سیم ها می شود. برای مسیرهای اصلی و ورودی کنتور نیز از کابل های افشان یا مفتولی با روکش ضخیم و مقاوم استفاده می گردد.

4. نصب جعبه تقسیم و تابلو برق

جعبه تقسیم ها محل تلاقی و انشعاب گیری سیم ها هستند و باید در مکان های قابل دسترس اما دور از دید مستقیم نصب شوند. قلب تپنده سیستم حفاظتی ساختمان، تابلو برق اصلی است که در آن از کلیدهای مینیاتوری برای حفاظت در برابر اضافه بار و اتصال کوتاه استفاده می شود. استفاده از کلید محافظ جان که به نشتی جریان حساس است و در کسری از ثانیه در صورت بروز برق گرفتگی یا نشت جریان به زمین مدار را قطع می کند، طبق مقررات ملی ساختمان برای تمامی مدارهای پریز و فضاهای مرطوب کاملاً اجباری است.

5. سربندی، نصب کلید و پریز و تجهیزات روشنایی

پس از اتمام نازک کاری ساختمان، نوبت به نصب مکانیزم ها می رسد. سربندی سیم ها در داخل قوطی ها باید با استفاده از ترمینال های فشاری استاندارد یا لحیم کاری و چسب برق با کیفیت انجام شود تا از داغ شدن و جرقه زدن در طولانی مدت جلوگیری گردد. نصب لوسترها، چراغ های سقفی، هالوژن ها و سنسورهای راه پله نیز در این مرحله با رعایت اصول تعادل بار روی فازهای مختلف صورت می گیرد.

6. تست و راه اندازی نهایی

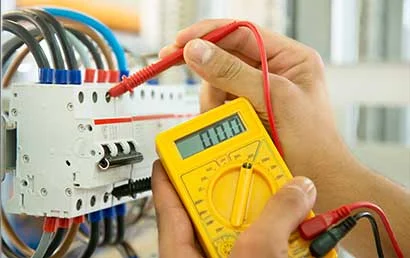

پیش از تحویل نهایی پروژه، پیمانکار موظف است تست های متعددی را با استفاده از تجهیزات اندازه گیری دقیق انجام دهد. تست مقاومت عایقی با دستگاه میگر، تست پیوستگی هادی ها، بررسی عملکرد صحیح کلیدهای محافظ جان و اندازه گیری مقاومت چاه ارت از جمله اقدامات حیاتی برای صدور گواهی ایمنی و تاییدیه نهایی سیستم برق کشی ساختمان است.

تفاوت و مقایسه سیم کشی توکار و روکار

در پروژه های ساختمانی و به ویژه در بازسازی بناهای قدیمی، انتخاب میان روش توکار و روکار یکی از چالش های اصلی کارفرمایان است. در جدول زیر، این دو روش را از زوایای مختلف مقایسه کرده ایم:

راهنمای تخصصی انتخاب سیم و کابل استاندارد

انتخاب سطح مقطع مناسب برای سیم و کابل، مستقیماً با میزان جریان عبوری و افت ولتاژ مجاز در ارتباط است. استفاده از سیم های ضعیف تر از حد استاندارد، باعث داغ شدن سیم، آب شدن روکش عایق و در نهایت بروز حریق می شود. در ادامه، کاربردهای استاندارد سطوح مقطع مختلف را مرور می کنیم:

علاوه بر سطح مقطع، جنس هادی نیز بسیار مهم است. مس به دلیل هدایت الکتریکی بالا و مقاومت کمتر در برابر حرارت، بهترین و استانداردترین گزینه برای سیم کشی داخل ساختمان است. سیم های آلومینیومی تنها در خطوط انتقال نیرو و کابل های خودنگهدار شبکه توزیع بیرونی کاربرد دارند و استفاده از آن ها در سیم کشی داخلی ساختمان اکیداً ممنوع است.

اهمیت حیاتی سیستم ارتینگ و همبندی

سیستم ارتینگ یا زمین حفاظتی، یک انتخاب لوکس نیست، بلکه یک الزام قانونی و جانی است. در صورت بروز نقص عایقی در بدنه فلزی لوازم برقی مانند یخچال یا ماشین لباسشویی، ولتاژ خطرناک روی بدنه دستگاه ظاهر می شود. سیستم ارت با ایجاد مسیری با مقاومت بسیار کم، این جریان نشتی را مستقیماً به چاه ارت و زمین منتقل می کند و پیش از آنکه فردی با لمس دستگاه دچار شوک الکتریکی شود، کلید محافظ جان را وادار به قطع مدار می نماید. همچنین، اجرای سیستم همبندی اصلی و اضافی در ساختمان، تمامی قسمت های فلزی مانند لوله های آب و گاز و اسکلت فلزی را به شبکه ارت متصل کرده و از ایجاد اختلاف ولتاژ خطرناک بین آن ها جلوگیری می کند.

بررسی هزینه و اجرت برق کشی ساختمان در سال 1405

محاسبه دستمزد و اجرت خدمات برق کشی ساختمان در سال 1405 معمولاً به دو روش اصلی انجام می شود: روش متری (زیربنایی) و روش آیتمی (بر اساس تعداد نقاط). در روش متری، پیمانکار بر اساس متراژ کل زیربنای مفید ساختمان مبلغی را به عنوان اجرت دریافت می کند. بر اساس تعرفه های رایج بازار و نرخ اتحادیه در سال 1405، اجرت برق کشی ساختمان های مسکونی به صورت متری معمولاً بین 450,000 تا 750,000 تومان برای هر متر مربع متغیر است. این بازه قیمتی به عواملی مانند پیچیدگی نقشه، ارتفاع سقف، تعداد تابلو برق ها، هوشمندسازی و نوع کاربری ساختمان بستگی دارد.

در روش آیتمی، برای هر نقطه روشنایی، پریز، نصب لوستر، نصب کلید مینیاتوری و داکت کشی قیمت جداگانه ای تعیین می شود. این روش برای پروژه های کوچک، بازسازی های جزئی و تعمیرات مناسب تر است. هزینه رفع اتصالی و عیب یابی نیز در سال 1405 به صورت ساعتی یا توافقی محاسبه می گردد که بسته به روزهای عادی یا تعطیل، ارقام متفاوتی دارد. توجه داشته باشید که این مبالغ تنها شامل دستمزد مجری بوده و هزینه خرید تجهیزات، سیم، کابل و کلید و پریزها بر عهده کارفرما می باشد.

نکات ایمنی و استانداردهای مهندسی برق ساختمان

رعایت نکات ایمنی در تاسیسات الکتریکی مرز باریک میان یک ساختمان ایمن و یک سازه پرخطر است. در ادامه به چند اصل اساسی که هرگز نباید نادیده گرفته شوند اشاره می کنیم:

• استفاده از تجهیزات با درجه حفاظت مناسب برای فضاهای مرطوب. به عنوان مثال، کلید و پریزهای نصب شده در محیط حمام و استخر باید دارای استاندارد آی پی بالا و مقاوم در برابر پاشش آب باشند.
• تفکیک کامل مدارهای پرمصرف از مدارهای روشنایی و پریزهای عمومی. هر دستگاه پرمصرف باید دارای یک مدار مستقل و فیوز محافظ اختصاصی در تابلو برق باشد.
• عدم استفاده از چسب برق های بی کیفیت و پوسیده در اتصالات داخل قوطی. استفاده از ترمینال های اهرمی و فشاری استاندارد، ایمنی و دوام اتصالات را چندین برابر می کند.
• رعایت حریم ایمنی سیم کشی برق نسبت به لوله کشی گاز و آب. طبق مقررات، تقاطع و مجاورت این تاسیسات بدون رعایت فواصل استاندارد و عایق کاری ویژه ممنوع است.

سیم کشی ساختمان های هوشمند و تفاوت آن با روش سنتی

با پیشرفت تکنولوژی، تقاضا برای هوشمندسازی ساختمان ها به شدت افزایش یافته است. در سیم کشی سنتی، برای هر نقطه روشنایی یا پریز، یک کابل مستقل از تابلو برق کشیده می شود و کلیدها مستقیماً جریان بار را قطع و وصل می کنند. اما در سیستم های هوشمند ساختمان، از پروتکل های ارتباطی استاندارد استفاده می شود. در این روش، کابل های شبکه و کابل های فرمان با ولتاژ ایمن در کنار کابل های قدرت یا در مسیرهای جداگانه اجرا می شوند. کلیدهای لمسی و سنسورها تنها فرمان را به ماژول های مرکزی در تابلو برق ارسال می کنند و جریان اصلی توسط رله ها و کنتاکتورهای هوشمند مدیریت می شود. این معماری نه تنها انعطاف پذیری بی نظیری در تغییر سناریوهای روشنایی و کنترل پرده ها و تهویه مطبوع ایجاد می کند، بلکه استهلاک کلیدها را به صفر رسانده و ایمنی سیستم را به شکل چشمگیری ارتقا می دهد.

الزامات و استانداردهای برق کشی در فضاهای مرطوب و خاص

محیط هایی مانند حمام، سرویس های بهداشتی، استخر و سونا به دلیل رطوبت بالا و تعریق بدن انسان که مقاومت الکتریکی پوست را به شدت کاهش می دهد، جزو خطرناک ترین مناطق از نظر برق گرفتگی محسوب می شوند. بر اساس مبحث 13 مقررات ملی ساختمان، نصب هرگونه پریز برق در داخل حریم مستقیم دوش حمام و وان اکیداً ممنوع است. در صورت نیاز به نصب پریز برای لوازمی مانند ریش تراش یا سشوار، این پریزها باید در فاصله ایمن و با استفاده از ترانسفورماتورهای ایزوله یا کلیدهای محافظ جان با حساسیت بسیار بالای 10 میلی آمپر تغذیه شوند. همچنین، تمامی تجهیزات روشنایی در این فضاها باید دارای درجه حفاظت آی پی مناسب در برابر نفوذ قطرات آب و بخار باشند و بدنه فلزی آن ها الزاماً به سیستم همبندی اضافی متصل گردد.

اصول مهندسی تابلو برق و توزیع بار متعادل

تابلو برق ساختمان تنها یک جعبه برای قرار دادن فیوزها نیست، بلکه مرکز فرماندهی و توزیع انرژی الکتریکی است. یکی از مهم ترین اصول مهندسی در طراحی تابلو برق، توزیع متعادل بار روی فازهای مختلف است. در ساختمان هایی که با برق سه فاز تغذیه می شوند، بارهای تک فاز مانند پریزها و روشنایی باید به گونه ای بین فازهای مختلف تقسیم شوند که جریان کشی از هر سه فاز تقریباً برابر باشد. عدم تعادل بار باعث عبور جریان از سیم نول اصلی، داغ شدن کابل های ورودی، افت ولتاژ شدید و در نهایت آسیب به تابلوهای توزیع شبکه و تجهیزات الکترونیکی حساس ساکنان می شود. استفاده از شینه های مسی استاندارد، ترمینال های ارت و نول مجزا و لیبل گذاری دقیق مدارها برای عیب یابی های آینده، از الزامات یک تابلو برق استاندارد و حرفه ای است.

محاسبه افت ولتاژ و اهمیت آن در برج ها و ساختمان های بلند

هر هادی الکتریکی دارای مقاومت ذاتی است و عبور جریان از آن باعث افت ولتاژ می شود. در ساختمان های کوتاه و ویلایی، این افت ولتاژ معمولاً ناچیز است. اما در برج های مسکونی و ساختمان های بلندمرتبه، طول کابل های رایزر از کنتور اصلی تا طبقات آخر بسیار زیاد است. اگر سطح مقطع کابل رایزر به درستی محاسبه نشود، افت ولتاژ از حد مجاز استاندارد که معمولاً بین 3 تا 5 درصد است فراتر رفته و باعث می شود ولتاژ رسیده به طبقات بالا به شدت کاهش یابد. این افت ولتاژ باعث کاهش راندمان موتورهای الکتریکی مانند آسانسور و پمپ های آب، داغ شدن سیم پیچ آن ها و سوختن تدریجی لوازم برقی خانگی می شود. مهندسان طراح با استفاده از فرمول های دقیق افت ولتاژ، سطح مقطع کابل های اصلی را یک یا دو سایز بزرگتر در نظر می گیرند تا از تامین ولتاژ نامی 220 ولت در دورترین نقطه ساختمان اطمینان حاصل کنند.

نگهداری، بازرسی و عیب یابی دوره ای سیستم برق

بسیاری از مدیران ساختمان تصور می کنند که پس از اتمام سیم کشی و تحویل ساختمان، سیستم برق نیازی به رسیدگی ندارد. این یک باور کاملاً اشتباه و خطرناک است. اتصالات مکانیکی به مرور زمان و بر اثر نوسانات حرارتی ناشی از قطع و وصل جریان، دچار لقی و اکسیداسیون می شوند. این لقی باعث ایجاد جرقه های ریز، داغ شدن ترمینال ها و در نهایت ذوب شدن کلیدهای مینیاتوری و آتش سوزی در تابلو برق می شود. بازرسی دوره ای سالانه شامل آچارکشی تمامی ترمینال های تابلو برق اصلی و فرعی، تست عملکرد کلیدهای محافظ جان با استفاده از دکمه تست و دستگاه های کالیبره، بررسی حرارتی کابل ها با دوربین های ترموویژن و اندازه گیری مقاومت چاه ارت پیش از شروع فصل بارندگی، از اقدامات پیشگیرانه ای است که از بروز حوادث فاجعه بار و هزینه های سنگین تعمیرات اساسی جلوگیری می کند.

تاثیر کیفیت متریال بر طول عمر و ایمنی شبکه الکتریکی

بازار تجهیزات الکتریکی پر از برندهای مختلف با قیمت های متنوع است. استفاده از سیم و کابل های غیر استاندارد که دارای مس ناخالص یا سطح مقطع کمتر از عدد درج شده روی روکش هستند، یکی از عوامل اصلی آتش سوزی های پنهان در داخل دیوارهاست. عایق پی وی سی این سیم های تقلبی در برابر حرارت مقاوم نبوده و به سرعت خشک شده و ترک می خورد. همچنین، کلیدهای مینیاتوری و محافظ جان متفرقه، فاقد مکانیزم قطع سریع جرقه بوده و در زمان اتصال کوتاه به جای قطع مدار، دچار حریق می شوند. خرید تجهیزات از برندهای معتبر دارای تاییدیه توانیر و نشان استاندارد ملی، اگرچه در ابتدا هزینه بیشتری را به کارفرما تحمیل می کند، اما تضمین کننده سلامت شبکه و جلوگیری از خسارات میلیونی در آینده است.

پرسش های متداول

آیا امکان تغییر و ارتقای سیم کشی یک ساختمان قدیمی بدون تخریب کامل وجود دارد؟

بله، در بسیاری از موارد می توان با استفاده از روش های سیم کشی روکار، داکت کشی های دکوراتیو و یا عبور کابل از داخل قرنیزهای مخصوص و سقف کاذب، سیستم برق را بدون نیاز به تخریب گسترده دیوارها نوسازی و ایمن سازی کرد.

عمر مفید سیم کشی یک ساختمان چند سال است و چه زمانی نیاز به تعویض دارد؟

سیم کشی استاندارد و اجرا شده با متریال با کیفیت، معمولاً بین 30 تا 40 سال عمر مفید دارد. با این حال، اگر ساختمان شما قدیمی است و با پریدن مداوم فیوزها، بوی سوختگی از کلید و پریزها، سوسو زدن لامپ ها و داغ شدن کابل ها مواجه هستید، زمان تعویض فوری سیستم الکتریکی فرا رسیده است.

نقش کلید محافظ جان در تابلو برق چیست و آیا نصب آن اجباری است؟

کلید محافظ جان یا نشتی جریان، وظیفه دارد در صورتی که جریانی از مدار خارج شده و به زمین نشت کند را تشخیص داده و در کمتر از 30 میلی ثانیه برق را قطع نماید. این قطعه از برق گرفتگی و مرگ ساکنان جلوگیری می کند و نصب آن بر اساس مبحث 13 مقررات ملی ساختمان برای تمامی مدارهای پریز و فضاهای مرطوب کاملاً اجباری است.

تفاوت سیم افشان و مفتولی در چیست و کدام برای ساختمان بهتر است؟

سیم مفتولی از یک رشته ضخیم مس تشکیل شده و انعطاف پذیری کمی دارد، اما برای سیم کشی های ثابت و طولانی مناسب است. سیم افشان از تعداد زیادی رشته مسی نازک تشکیل شده و به دلیل انعطاف بالا، به راحتی از داخل لوله های خرطومی و مسیرهای پر پیچ و خم عبور می کند. در سیم کشی ساختمان برای مسیرهای داخل لوله، استفاده از سیم افشان استاندارد به دلیل سهولت در اجرا و سربندی ترجیح داده می شود.

جمع بندی

خدمات برق کشی ساختمان یک سرمایه گذاری بلندمدت برای حفظ جان ساکنان و محافظت از سرمایه های مادی شماست. از مرحله طراحی دقیق نقشه و انتخاب سطوح مقطع مناسب گرفته تا اجرای بی نقص سیستم ارتینگ و نصب تابلو برق های استاندارد، هر یک از اجزای این پازل باید توسط متخصصان دارای صلاحیت و با رعایت کامل مقررات ملی ساختمان انجام پذیرد. در سال 1405، با توجه به افزایش استفاده از تجهیزات پرمصرف و سیستم های هوشمند، نیاز به یک زیرساخت الکتریکی قدرتمند و ایمن بیش از پیش احساس می شود. همواره به یاد داشته باشید که کاهش هزینه ها در مرحله سیم کشی با استفاده از متریال بی کیفیت یا سپردن کار به افراد غیرمتخصص، در آینده نزدیک هزینه های سنگین تعمیرات، تعویض لوازم برقی و خطرات جبران ناپذیر جانی را به همراه خواهد داشت. انتخاب یک تیم مهندسی معتبر و نظارت بر اجرای صحیح مراحل، ضامن آرامش و آسایش شما در سال های طولانی خواهد بود.
