راهنمای جامع تنظیم و عیب یابی صدای زنگ آیفون صوتی تابا

تنظیم و رفع مشکل صدای زنگ آیفون صوتی تابا معمولاً با بررسی ولوم تنظیم صدا در کنار یا پشت گوشی، اطمینان از سلامت سیم کشی بین پنل و مانیتور، و بررسی عملکرد بلندگو و آی سی تولید صدای زنگ انجام می شود. در صورت زنگ نخوردن یا ضعیف بودن صدا، ابتدا اتصالات ترمینال ها را محکم کرده و در صورت عدم رفع مشکل، قطعاتی مانند خازن های ظرفیت پایین یا شاسی زنگ نیاز به تعویض توسط تکنسین خواهند داشت.

آشنایی با سیستم صدای زنگ در آیفون های صوتی تابا

آیفون های صوتی تابا به عنوان یکی از محصولات شناخته شده در سیستم های ارتباطی ساختمان، از ساختار الکترونیکی مشخصی برای تولید و پخش صدای زنگ استفاده می کنند. برخلاف تصور رایج، صدای زنگ این دستگاه ها صرفاً یک بوق ساده نیست، بلکه در بسیاری از مدل های جدیدتر، از مدارهای تولید صدای دیجیتال یا ملودیک معروف به دینگ دانگ استفاده می شود. این مدارها معمولاً به وسیله آی سی های خاصی مانند M602 یا RT0302 کنترل می شوند که وظیفه تولید فرکانس های صوتی استاندارد را بر عهده دارند.

در مدل های رایجی مانند گوشی TL-633 یا پنل های TL-660 و TL-680، مسیر صوتی زنگ با مسیر مکالمه مشترک است. این بدان معناست که بلندگوی موجود بر روی دسته گوشی، هم وظیفه انتقال صدای مکالمه از پنل به داخل واحد را دارد و هم وظیفه پخش صدای زنگ را بر عهده دارد. بنابراین، هرگونه اختلال در عملکرد بلندگو، مستقیماً بر شنیدن صدای زنگ تأثیر خواهد گذاشت. درک این ساختار پایه، اولین گام برای عیب یابی دقیق و جلوگیری از تعویض بی مورد قطعات سالم است.

تفاوت ساختار صدای زنگ در سیستم های 4 سیمه و 6 سیمه تابا

آیفون های صوتی تابا در طول سال های تولید، در دو پیکربندی اصلی 4 سیمه و 6 سیمه عرضه شده اند. درک این تفاوت برای عیب یابی دقیق صدای زنگ حیاتی است. در سیستم های قدیمی 6 سیمه، هر عملکرد شامل صدای رفت، صدای برگشت، زنگ و درب بازکن، سیم مجزای خود را دارد. این موضوع اگرچه عیب یابی را ساده تر می کند، اما احتمال قطعی یا اتصالی در یکی از سیم های اختصاصی زنگ را افزایش می دهد. در مقابل، سیستم های جدید 4 سیمه تابا با بهینه سازی مدارها، تعداد سیم ها را کاهش داده اند. در این مدل ها، سیگنال زنگ و مکالمه ممکن است از مسیرهای مشترک یا با پروتکل های خاصی ارسال شوند. بنابراین، در سیستم های 4 سیمه، اگر سیم مشترک دچار مشکل شود، ممکن است همزمان هم صدای زنگ و هم مکالمه مختل شود، اما در سیستم های 6 سیمه، ممکن است فقط صدای زنگ قطع شود در حالی که مکالمه به درستی برقرار است. شناخت این تفاوت به شما کمک می کند تا بدانید آیا باید به دنبال خرابی در یک سیم خاص باشید یا مشکل از برد اصلی دستگاه است.

دلایل اصلی زنگ نخوردن یا ضعیف بودن صدای زنگ آیفون تابا

زنگ نخوردن آیفون صوتی تقریباً رایج ترین شکایت کاربران است. این مشکل می تواند ناشی از عوامل ساده ای مانند تنظیمات نادرست تا ایرادات پیچیده برد الکترونیکی باشد. مهم ترین دلایل این مشکل عبارتند از:

1. تنظیم نبودن یا خرابی ولوم تنظیم صدا

ساده ترین و در عین حال شایع ترین دلیل، جابجا شدن تصادفی ولوم یا همان پتانسیومتر تنظیم صدای زنگ است. این ولوم معمولاً در کناره یا پشت گوشی آیفون قرار دارد. گاهی اوقات به دلیل گرد و غبار یا اکسید شدن، این قطعه دچار نویز یا قطع و وصلی می شود که منجر به ضعیف شدن شدید صدا یا قطع کامل آن می گردد.

2. خرابی بلندگوی گوشی یا پنل

همانطور که اشاره شد، در مدل هایی مانند 1040 و 1040C، بلندگوی دسته گوشی وظیفه دوگانه دارد. اگر پرده بلندگو پاره شده باشد یا سیم های متصل به آن دچار قطعی شده باشند، صدای زنگ شنیده نخواهد شد. گاهی اوقات لحیم کاری نادرست پایه های مثبت و منفی بلندگو نیز باعث ضعیف شدن غیرعادی صدا می شود.

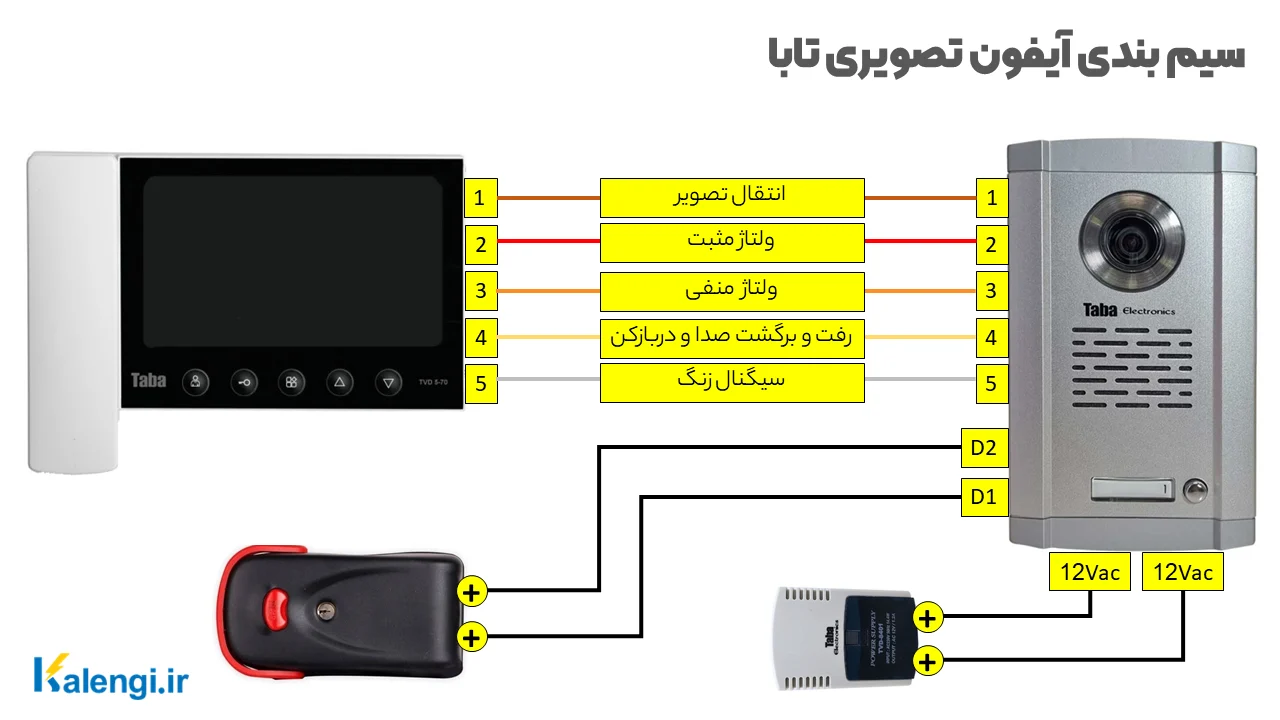

3. مشکلات سیم کشی و اتصالات ترمینال

سیم کشی فرسوده، شل شدن پیچ ترمینال ها یا اکسید شدن سیم ها در مسیر بین پنل بیرونی و گوشی داخلی، از دلایل اصلی قطع شدن سیگنال زنگ است. در سیستم های چند واحدی، اگر سیم مشترک زنگ که معمولاً سیم شماره 4 یا ترمینال D در برخی نقشه ها است دچار قطعی شود، زنگ هیچ یک از واحدها به صدا در نخواهد آمد.

4. خرابی آی سی تولید صدای زنگ یا ترانزیستورهای مرتبط

در برد الکترونیکی آیفون های صوتی تابا، مدار تولید زنگ توسط قطعاتی مانند آی سی های M602 یا RT0302 و ترانزیستورهای تقویت کننده مانند Q5 و Q6 کنترل می شود. نوسانات برق شهری یا نفوذ رطوبت به پنل بیرونی می تواند باعث سوختن این قطعات حساس و در نتیجه قطع کامل صدای زنگ شود، در حالی که ممکن است بخش مکالمه دستگاه همچنان سالم باشد.

5. خرابی شاسی زنگ یا هوک گوشی

اگر دکمه زنگ روی پنل بیرونی گیر کرده باشد یا دائماً در حالت فشرده باقی بماند، ممکن است مدار زنگ یکسره شود یا اصلاً عمل نکند. همچنین، میکروسوئیچ هوک که همان قطعه ای است که وقتی گوشی را برمی دارید فعال می شود، اگر دچار خرابی مکانیکی شود، اجازه برقراری مدار زنگ را نخواهد داد.

6. نقش سوئیچر در زنگ نخوردن آیفون های چند واحدی

در ساختمان های با تعداد واحدهای زیاد، معمولاً از دستگاهی به نام سوئیچر برای مدیریت تماس ها استفاده می شود. اگر آیفون صوتی تابا شما به سوئیچر متصل است و ناگهان صدای زنگ آن قطع شده است، قبل از باز کردن پنل یا گوشی، باید سوئیچر را بررسی کنید. گاهی اوقات پورت مربوط به واحد شما در دستگاه سوئیچر دچار سوختگی یا شل شدگی اتصال می شود. در این حالت، سیگنال زنگ از پنل بیرونی به درستی به سوئیچر می رسد، اما سوئیچر قادر به هدایت آن به گوشی داخلی واحد شما نیست. تست این مورد بسیار ساده است؛ اگر با اتصال مستقیم گوشی به پنل بدون عبور از سوئیچر صدای زنگ برقرار شد، مشکل از دستگاه سوئیچر یا سیم کشی مسیر سوئیچر به واحد است.

راهنمای گام به گام عیب یابی و تنظیم صدای زنگ

برای رفع مشکل صدای زنگ، پیشنهاد می شود مراحل زیر را به ترتیب و با دقت انجام دهید. این روش از ساده ترین بررسی ها شروع شده و به سمت عیب یابی تخصصی تر پیش می رود.

گام اول: بررسی و تنظیم ولوم صدا
دستگاه را روشن کنید و ولوم چرخشی تنظیم صدا را که معمولاً در کنار یا پشت گوشی قرار دارد، به آرامی به سمت حداکثر بچرخانید. اگر صدا قطع و وصل شد، احتمالاً پتانسیومتر کثیف یا خراب است و نیاز به تعویض دارد.

گام دوم: بررسی اتصالات و سیم کشی
پنل بیرونی و پشت گوشی داخلی را باز کنید. تمام پیچ های ترمینال ها را بررسی کرده و در صورت شل بودن، آن ها را محکم کنید. به دنبال آثار سوختگی، زنگ زدگی یا قطعی در سیم ها، به ویژه سیم مربوط به زنگ باشید.

گام سوم: تست عملکرد بلندگو
اگر صدای مکالمه دارید اما صدای زنگ ندارید، احتمال خرابی بلندگو کمتر است، اما همچنان ممکن است مدار تفکیک زنگ از مکالمه دچار مشکل شده باشد. اگر هیچ صدایی ندارید، با یک مولتی متر سلامت بوبین بلندگو را بررسی کنید یا موقتاً یک بلندگوی سالم دیگر را به جای آن تست نمایید.

گام چهارم: بررسی شاسی زنگ پنل
دکمه زنگ واحد خود را فشار دهید. باید صدای کلیک واضحی بشنوید و دکمه بلافاصله به جای خود بازگردد. اگر دکمه گیر می کند، آن را خارج کرده و مجاورت آن را تمیز کنید. در صورت خرابی مکانیکی، شاسی باید تعویض شود.

گام پنجم: عیب یابی تخصصی برد
اگر تمام مراحل فوق نتیجه بخش نبود، مشکل از برد الکترونیکی است. در این مرحله، تکنسین باید خازن های الکترولیتی اطراف ترانزیستورهای تولید زنگ و خود آی سی تولید ملودی را بررسی و در صورت نیاز تعویض کند.

جدول مقایسه ویژگی های صدای زنگ در مدل های رایج آیفون صوتی تابا

نکات حرفه ای برای افزایش عمر و کیفیت سیستم صوتی

• از نصب محافظ ولتاژ برای سیستم آیفون استفاده کنید تا نوسانات برق شهری به آی سی های حساس تولید صدای زنگ آسیب نرساند.
• پنل بیرونی را در معرض باران مستقیم یا رطوبت شدید قرار ندهید. نفوذ آب به داخل شاسی زنگ، اصلی ترین دلیل سولفاته شدن اتصالات و زنگ نخوردن است.
• هنگام تعویض بلندگو، به قطبیت مثبت و منفی دقت کنید. معکوس بستن سیم های بلندگو اگرچه همیشه باعث بی صدایی مطلق نمی شود، اما می تواند کیفیت و بلندی صدا را به شدت کاهش دهد.
• از دستکاری بی مورد پیچ های تنظیم ریز روی برد الکترونیکی خودداری کنید، زیرا این پیچ ها برای کالیبراسیون کارخانه تنظیم شده اند و تغییر آن ها می تواند تعادل مدار صوتی را بر هم بزند.
