عیب یابی آیفون تصویری کوماکس: راهنمای جامع گام به گام برای رفع مشکلات

مقدمه و اهمیت عیب یابی اصولی

آیفون تصویری کوماکس به عنوان یکی از سیستم های ارتباطی و امنیتی پرکاربرد در ساختمان های مسکونی و اداری، به دلیل کیفیت ساخت و عملکرد پایدار شناخته می شود. با این حال، مانند هر دستگاه الکترونیکی دیگری، این سیستم ها نیز ممکن است در طول زمان دچار اختلالاتی شوند که عملکرد آن ها را تحت تاثیر قرار دهد. شناخت دقیق نحوه عیب یابی آیفون تصویری کوماکس به شما کمک می کند تا پیش از تحمیل هزینه های سنگین تعمیرات، مشکلات اولیه را شناسایی کرده و در صورت امکان برطرف نمایید. این راهنمای جامع با زبانی ساده و فنی، تمامی جنبه های بررسی و رفع ایرادات رایج این دستگاه را پوشش می دهد.

رنگ بندی استاندارد سیم های آیفون تصویری کوماکس

شناخت نقشه سیم کشی و رنگ بندی استاندارد، اولین و مهم ترین گام در عیب یابی حرفه ای است. سیستم های کوماکس معمولاً از یک کابل چهار رشته ای یا شش رشته ای برای ارتباط بین پنل دم درب و مانیتور داخل واحد استفاده می کنند. وظایف این سیم ها به شرح زیر است:

• سیم سفید: مسئول انتقال سیگنال تصویر از دوربین پنل به مانیتور است.
• سیم قرمز: وظیفه انتقال سیگنال صدا (میکروفون و بلندگو) را بر عهده دارد.
• سیم آبی: به عنوان سیم منفی مشترک برای مدارهای صدا و تصویر عمل می کند.
• سیم زرد: مسئول انتقال جریان مثبت و سیگنال زنگ است.

بررسی محکم بودن این سیم ها در سوکت های پشت مانیتور و پنل، بسیاری از مشکلات قطع تصویر یا صدا را بدون نیاز به تعویض قطعه حل می کند.

عیب یابی گام به گام مشکلات رایج

1. خاموش بودن کامل مانیتور و پنل

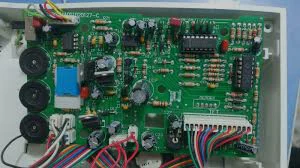

اگر دستگاه هیچ واکنشی نشان نمی دهد و چراغ پاور روشن نیست، ابتدا منبع تغذیه را بررسی کنید. وجود برق 220 ولت در پریز و سلامت فیوز مینیاتوری ساختمان را تایید نمایید. اگر برق ورودی سالم است اما دستگاه روشن نمی شود، احتمال سوختن برد پاور یا ترانس پنل بسیار زیاد است. در این شرایط، تعویض منبع تغذیه توسط تکنسین الزامی است.

2. نداشتن تصویر یا آبی شدن صفحه نمایش

وقتی صدا برقرار است اما تصویری وجود ندارد یا صفحه کاملاً آبی می شود، مشکل معمولاً در مسیر انتقال تصویر است. ابتدا لنز دوربین پنل را با یک پارچه نرم و بدون پرز تمیز کنید. اگر مشکل حل نشد، سیم سفید انتقال تصویر را از نظر قطعی یا اتصالی بررسی نمایید. آبی شدن صفحه اغلب نشان دهنده عدم دریافت سیگنال ویدیویی از پنل است که می تواند ناشی از خرابی دوربین پنل، خرابی سوئیچر در ساختمان های چند واحدی یا سوختن برد پردازش تصویر مانیتور باشد.

3. مشکلات صدا شامل نویز، خش خش و سوت کشیدن

شنیدن صدای خش خش یا نویز مداوم، اغلب به دلیل مجاورت کابل های آیفون با کابل های برق فشار قوی و ایجاد تداخل الکترومغناطیسی رخ می دهد. فاصله گذاری مناسب کابل ها این مشکل را حل می کند. اگر صدا به صورت سوت ممتد شنیده می شود، معمولاً به دلیل شل شدن میکروفون در جای خود، بالا بودن بیش از حد ولوم صدا، یا خرابی برد صوتی است. برای تست، ولوم دستگاه را کاهش داده و از محکم بودن اتصالات میکروفون اطمینان حاصل کنید.

4. باز نشدن درب با فشار دادن کلید

این مشکل می تواند ناشی از چند عامل باشد. ابتدا سیم مربوط به درب بازکن را بررسی کنید. اگر سیم کشی سالم است، ممکن است بوبین قفل الکترونیکی سوخته باشد یا رله روی برد پنل دچار خرابی شده باشد. همچنین، افت ولتاژ ناشی از فاصله زیاد پنل تا مانیتور یا استفاده از کابل های بی کیفیت، باعث می شود قدرت کافی برای کشیدن بوبین قفل تامین نشود. در این موارد، نصب یک منبع تغذیه جداگانه برای قفل در نزدیکی پنل، راه حل قطعی است.

5. قطع شدن تصویر به محض باز کردن درب

این عیب خاص نشان دهنده ضعف شدید در منبع تغذیه است. وقتی فرمان باز کردن درب صادر می شود، بوبین قفل جریان زیادی مصرف می کند و اگر ترانس پنل یا برد پاور مانیتور ضعیف شده باشد، ولتاژ مدار تصویر افت کرده و تصویر قطع می شود. تعویض منبع تغذیه فرسوده، این مشکل را به طور کامل برطرف می کند.

بررسی تخصصی با مولتی متر

برای کاربران یا تکنسین هایی که به ابزار اندازه گیری دسترسی دارند، استفاده از مولتی متر می تواند عیب یابی را بسیار دقیق تر کند. برای بررسی منبع تغذیه، مولتی متر را روی حالت ولتاژ مستقیم قرار دهید. پروب قرمز را به خروجی مثبت و پروب مشکی را به خروجی منفی ترانس متصل کنید. ولتاژ خروجی باید حدود 12 تا 14 ولت باشد. اگر ولتاژ صفر یا بسیار پایین تر از این مقدار باشد، منبع تغذیه سوخته و باید تعویض شود. همچنین برای تست بوبین قفل، می توانید مقاومت آن را اندازه گیری کنید. یک بوبین سالم معمولاً مقاومتی بین 10 تا 30 اهم دارد. مقاومت بی نهایت نشان دهنده قطع شدن سیم پیچ داخلی بوبین است.

جدول جامع عیب یابی سریع

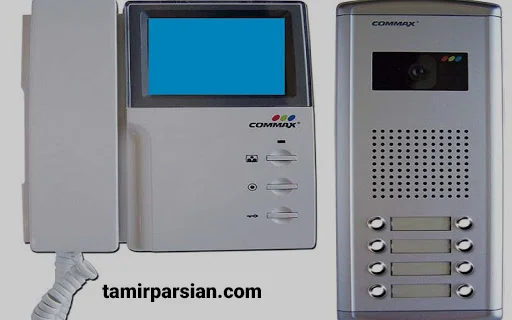

معرفی مدل های محبوب آیفون تصویری کوماکس

شناخت مدل دستگاه به عیب یابی دقیق تر کمک می کند. برخی از پرکاربردترین مدل های آیفون تصویری کوماکس در بازار عبارتند از:

• مدل CDV 35A: یکی از کلاسیک ترین و جان سخت ترین مدل ها با صفحه نمایش 3.5 اینچ، مناسب برای ساختمان های با سیم کشی قدیمی.
• مدل CDV 43A: نسخه ارتقا یافته با صفحه نمایش 4.3 اینچ و کیفیت تصویر بهتر، دارای قابلیت تنظیم روشنایی و کنتراست.
• مدل CDV 70A: مدل پیشرفته تر با صفحه نمایش 7 اینچ، طراحی مدرن و کیفیت صدای شفاف تر، مناسب برای ویلاها و آپارتمان های لوکس.
• مدل CDV M43: مدل اقتصادی با ابعاد جمع و جور و عملکرد پایدار، گزینه ای مناسب برای پروژه های انبوه سازی.

دانستن مدل دقیق دستگاه به تکنسین کمک می کند تا قطعات یدکی مناسب، مانند برد پاور یا دوربین مخصوص همان مدل را تهیه کند.

پرسش های متداول

آیا می توانم آیفون تصویری کوماکس را خودم تعمیر کنم؟

بررسی های اولیه مانند چک کردن اتصالات سیم ها و تمیز کردن لنز دوربین توسط کاربر امکان پذیر است. اما تعمیرات تخصصی مانند تعویض برد پاور، تعمیر مدارهای صوتی یا تعویض دوربین نیازمند ابزارهای تخصصی و دانش فنی است و انجام آن توسط افراد غیرمتخصص ممکن است باعث گسترش خرابی شود.

چرا تصویر آیفون من سیاه و سفید شده است؟

سیاه و سفید شدن تصویر در مدل های رنگی، معمولاً نشان دهنده خرابی برد پردازش تصویر یا اختلال در سیگنال ارسالی از دوربین است. در برخی موارد نادر، تنظیمات اشتباه مانیتور نیز می تواند عامل این مشکل باشد.

هزینه تعمیر آیفون تصویری کوماکس چقدر است؟

هزینه تعمیر بستگی مستقیم به نوع خرابی و مدل دستگاه دارد. تعویض قطعاتی مانند منبع تغذیه یا میکروفون هزینه کمتری دارد، در حالی که تعویض برد اصلی یا مانیتور هزینه بالاتری خواهد داشت. برای برآورد دقیق، دستگاه باید توسط کارشناس بررسی شود.

جمع بندی

عیب یابی آیفون تصویری کوماکس فرآیندی منطقی و مرحله به مرحله است که با بررسی ساده ترین موارد مانند اتصال برق و سیم کشی آغاز می شود و در صورت نیاز به بررسی قطعات داخلی مانند برد پاور، دوربین و میکروفون ختم می گردد. با استفاده از این راهنما، می توانید بسیاری از اختلالات رایج را شناسایی کنید. با این حال، برای حفظ طول عمر دستگاه و جلوگیری از آسیب های ثانویه، انجام سرویس های دوره ای و سپردن تعمیرات پیچیده به تکنسین های متخصص، همواره بهترین و مقرون به صرفه ترین راهکار است.
